TV za Juretovo maketo

Za prijatelja Jureta sem izdelal TV. Podobno sem naredil že lansko leto, vendar je ta bila prodana z hišami katere je delal Jure. Razlika med prejšnjo in to verzijo je v tem, da sem pri prejšnji verziji naredil še dodaten kontroler za pogon luči. Jure tega ne potrebuje, zato sem sedaj naredil samo TV. Vse skupaj je narejeno po načrtu Geoffa Bunze. Razlika med Geoffovo in mojo verzijo je v uporabi drugačnega displeja. Geoff je uporabil Oled SSD 1332, jaz pa sem v tej verziji uporabil Oled SSD1331.

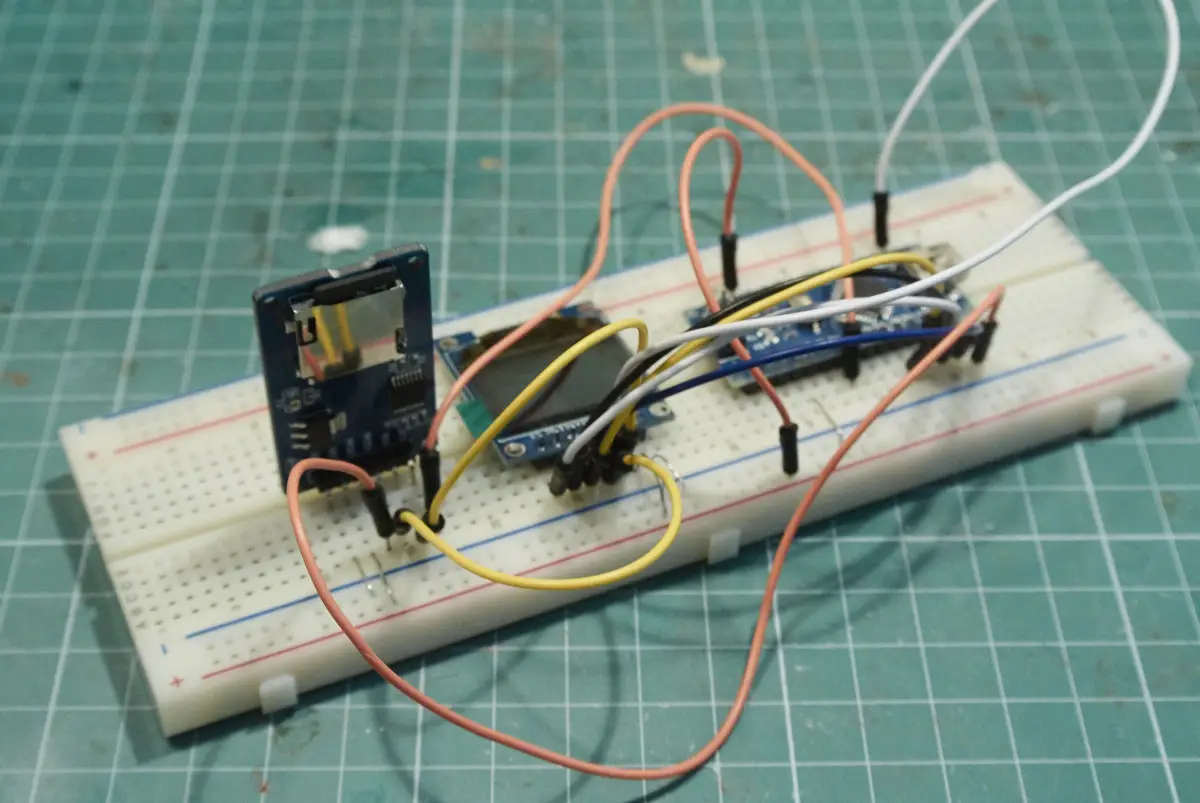

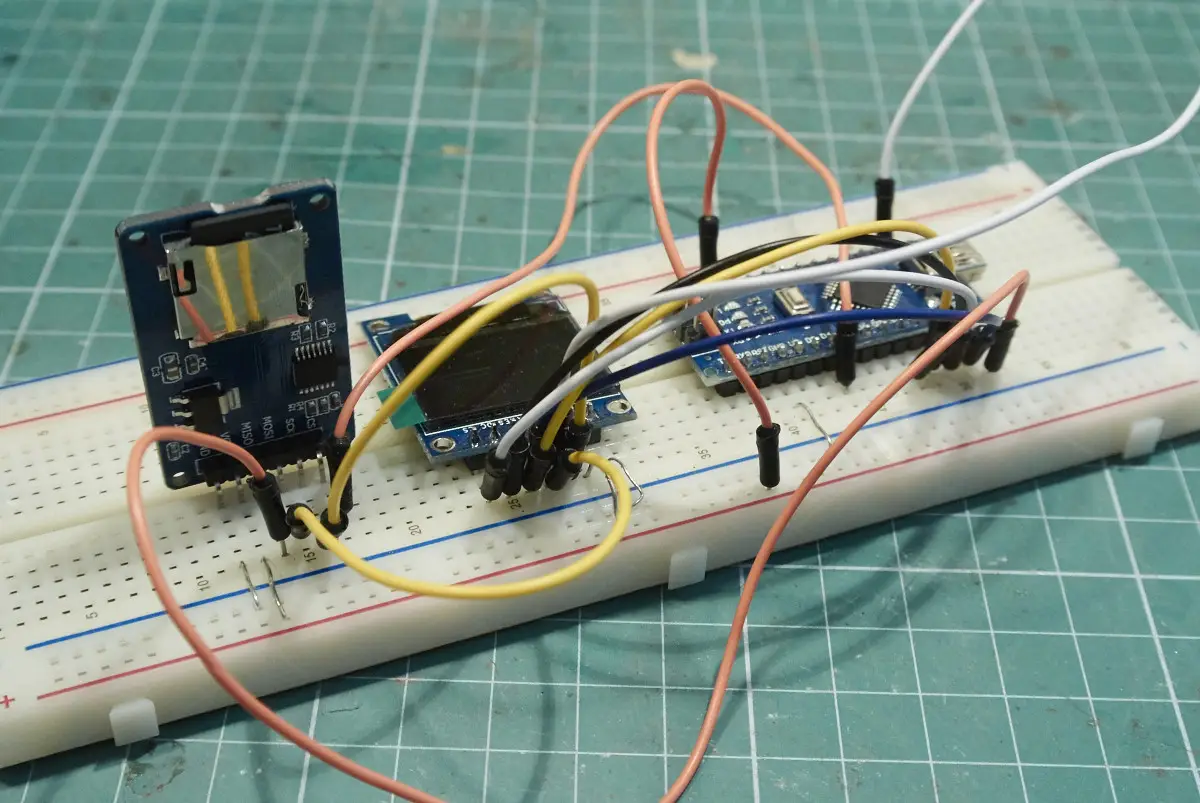

Prototip in testiranje vezja

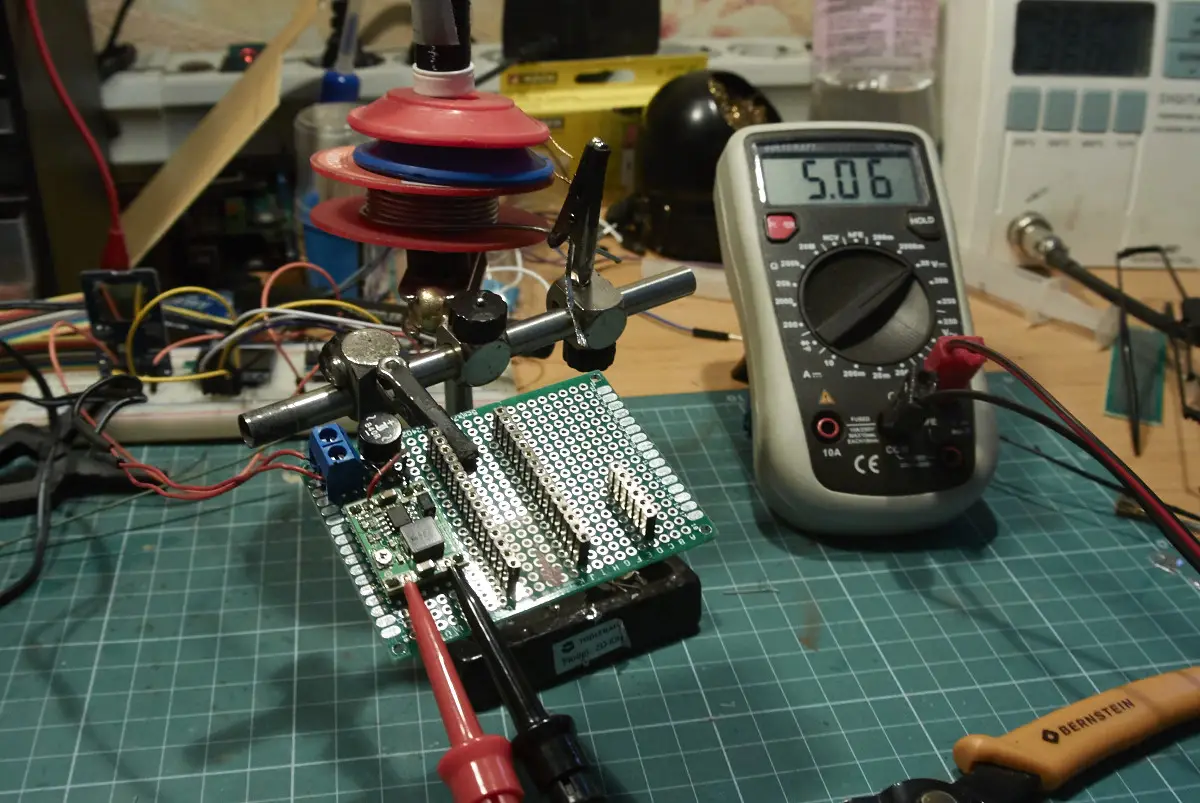

Izdelava vezja na univerzalni ploščici

Ker bo Jure uporabil transformator od Mehana, sem naredil enostaven usmernik in uporabil nastavljiv regulator. Napetost na izhodu sem nastavil na 5V. Na 5V delajo Arduino Nano V3, displej in čitalec micro SC kartic.

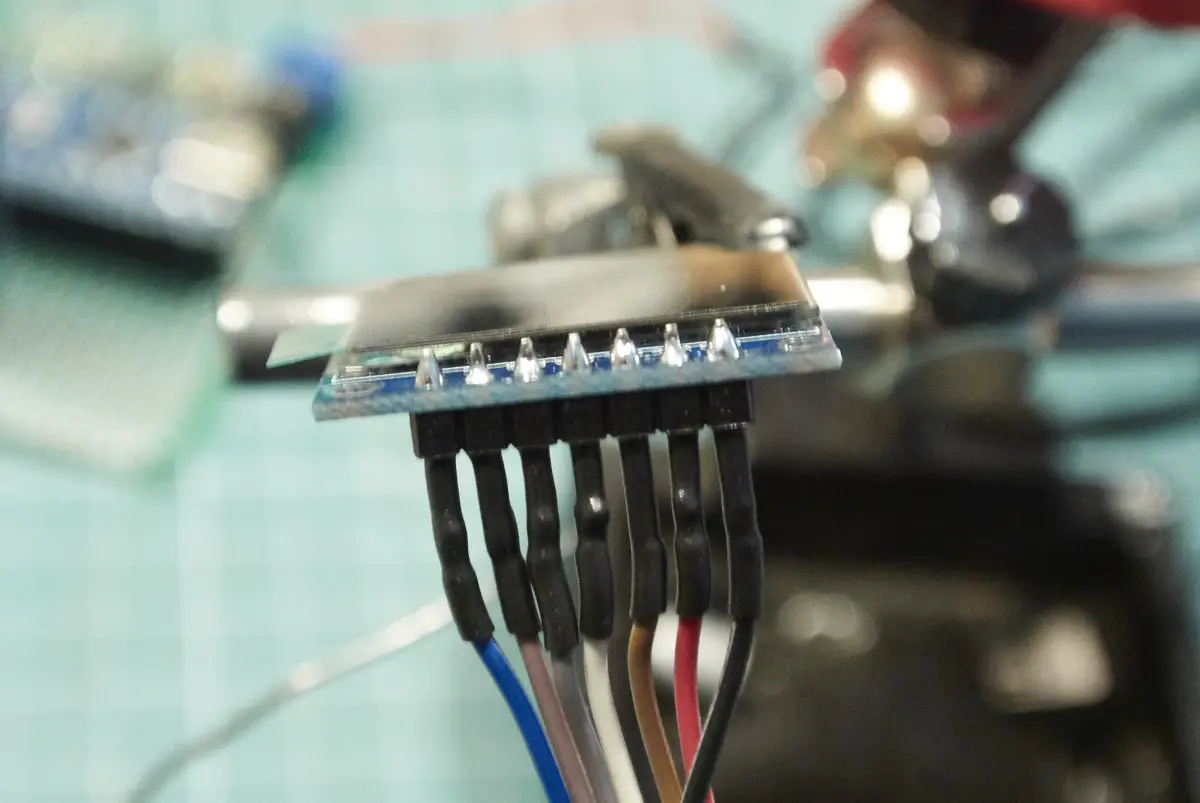

Spajkanje kabla na displej

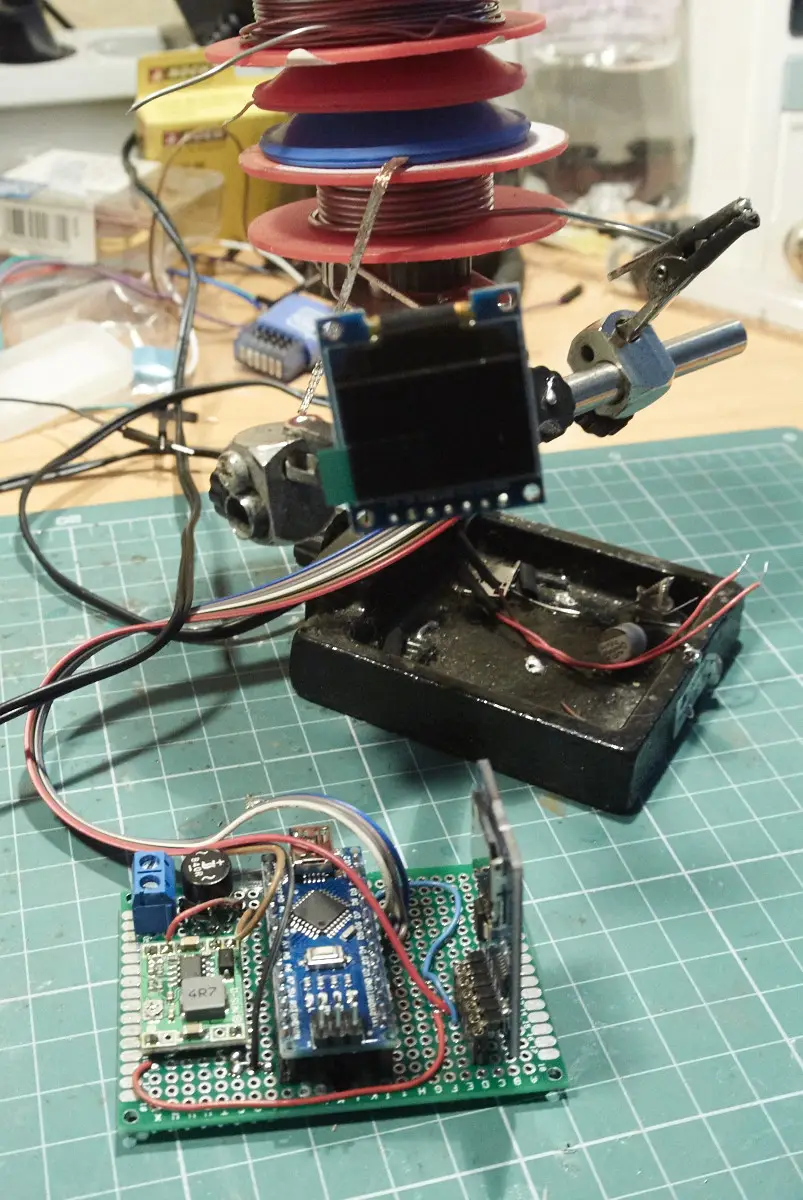

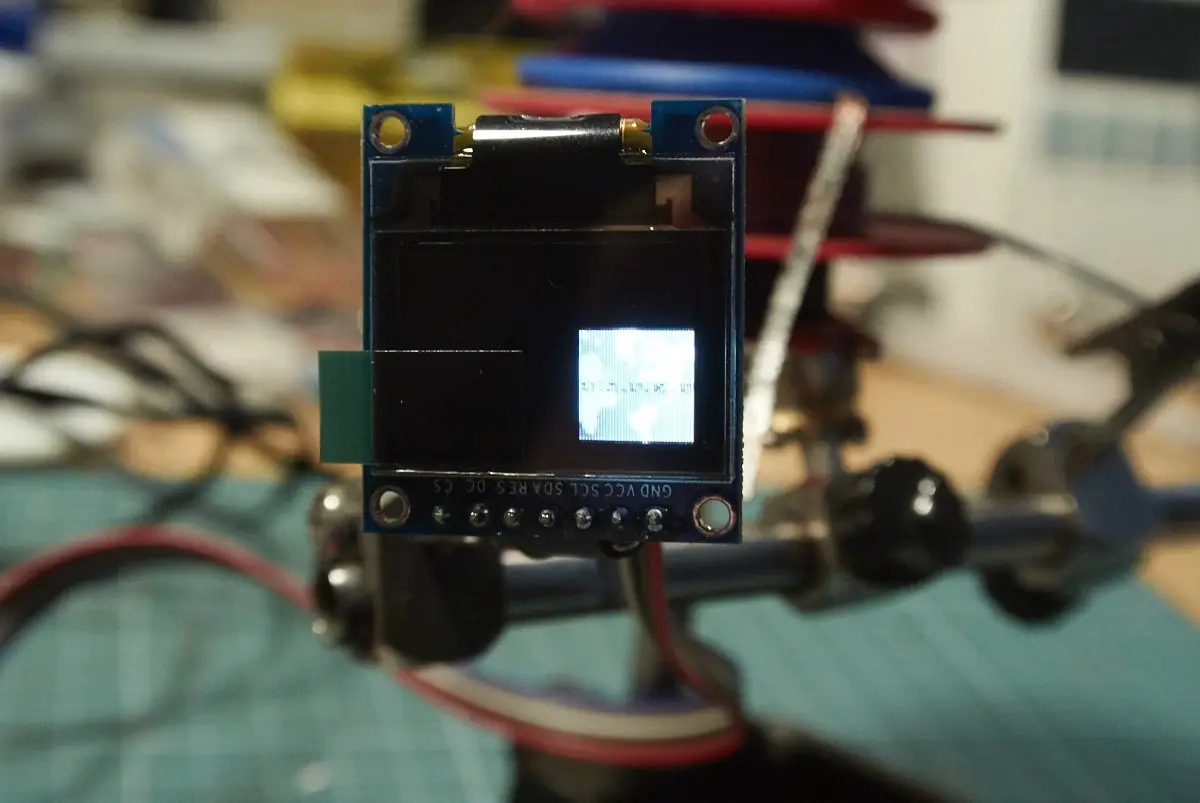

Testiranje vezja

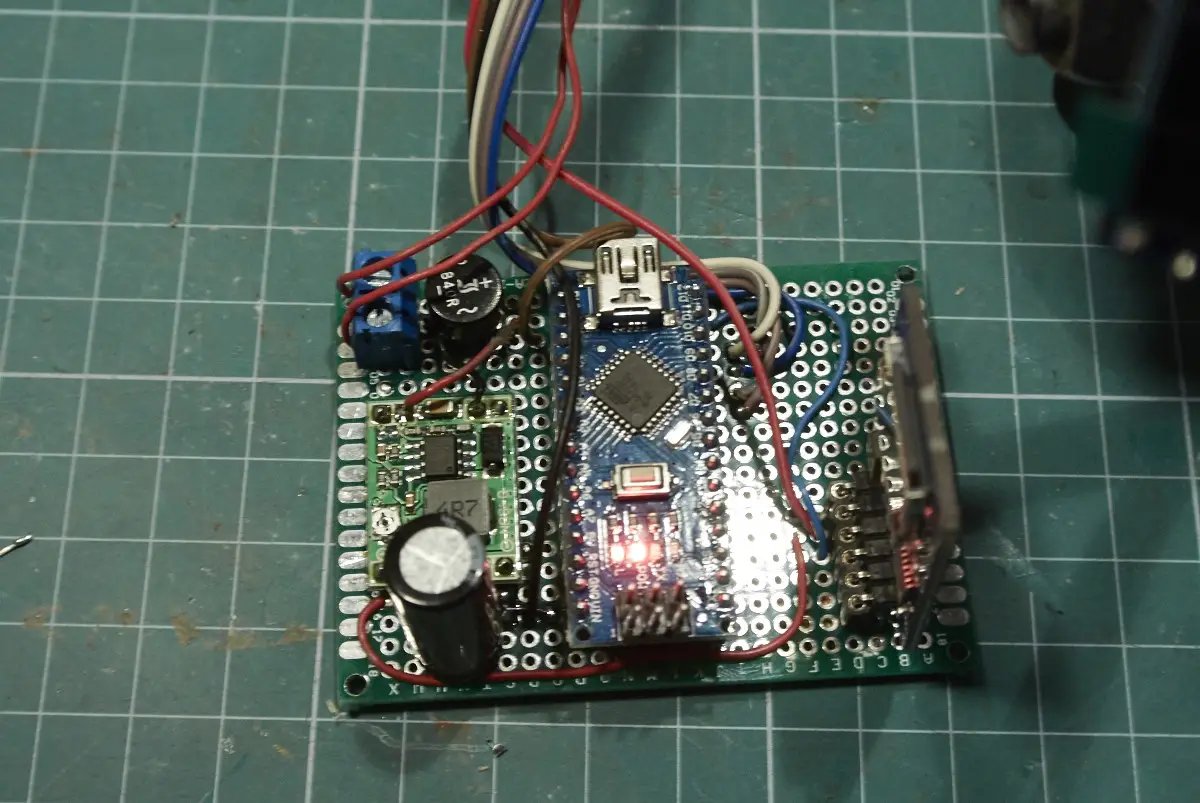

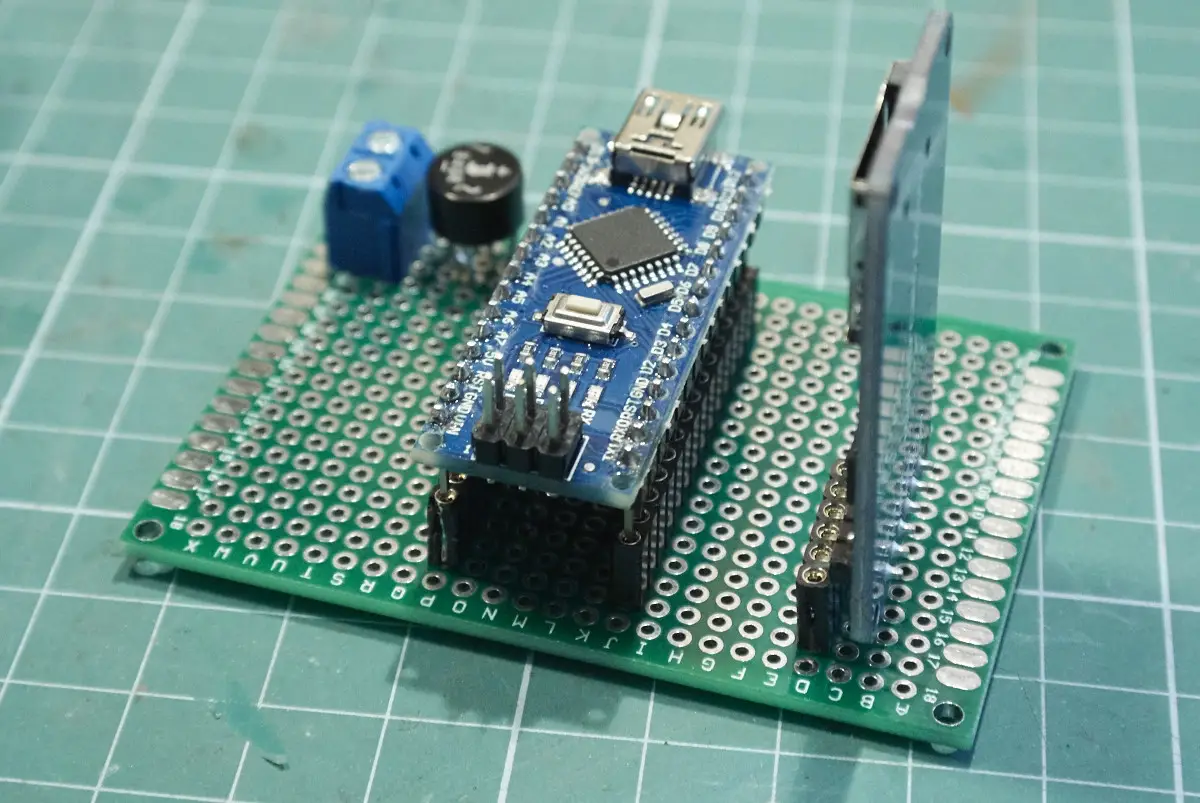

Končano vezje
