Izdelava usmernika

Ker pri razvoju in testiranju elektronskih vezij potrebujem stabiliziran usmernik sem se odločil, da ga kupim ali naredim. Komercialne rešitve so kar drage, izdelava in iskanje delov pa tudi traja. Zato sem se odločil, da kupim KIT komplet, ki vsebuje vse potrebne dele. Ta KIT komplet sem kupil pri nas, vsebuje pa usmernik 0-20V, tokovni generator 0-2A in polnilnik za vse tipe akumulatorjev. Z manjšo predelavo se lahko usmernik predela na napetost 0-30V in za tok 0-5A.

Kit komplet vsebuje vse dele, tudi žice in ves drobni material, oz. naj bi vseboval. Pri mojem kompletu sta manjkala dva kondenzatorja in pa letvice za povezavo displaja z ploščo. Na srečo imam te dele doma tako da ni bilo pri dokončanju projekta. Usmernik ni namenjen začetnikom, ker bi lahko imeli težave pri sestavljanju. Navodila niso ravno biser, proizvajalec bi jih lahko posodobil, predvse zato, ker so spremenili tiskano vezje in se je potrebno malo znajti.

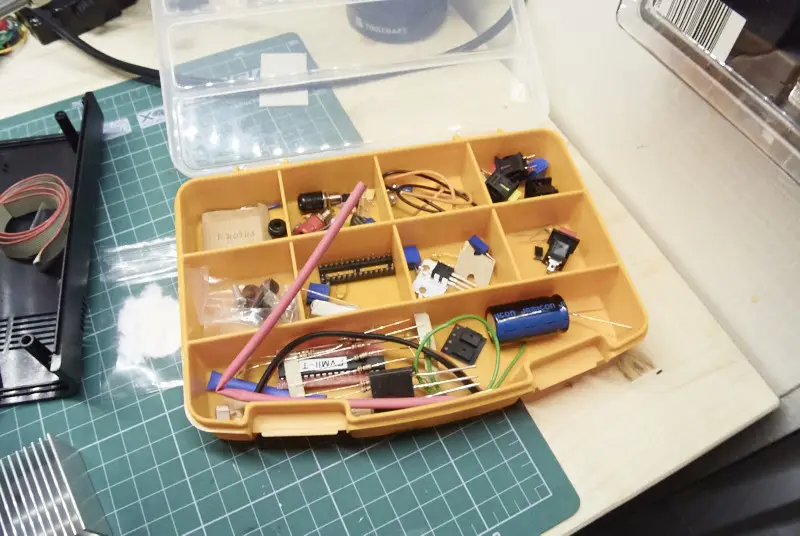

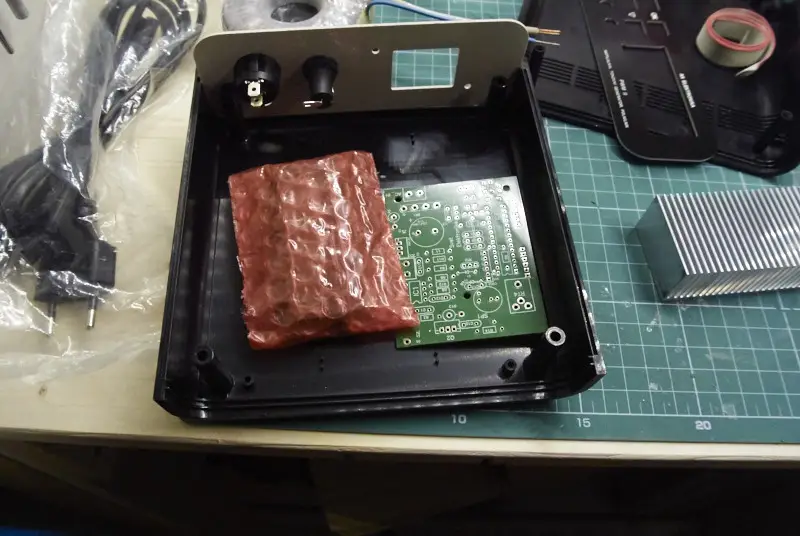

Sestavni deli usmernika, v ceno sta vključena tudi ohišje in transformator.
Usmernik_01 Usmernik_02

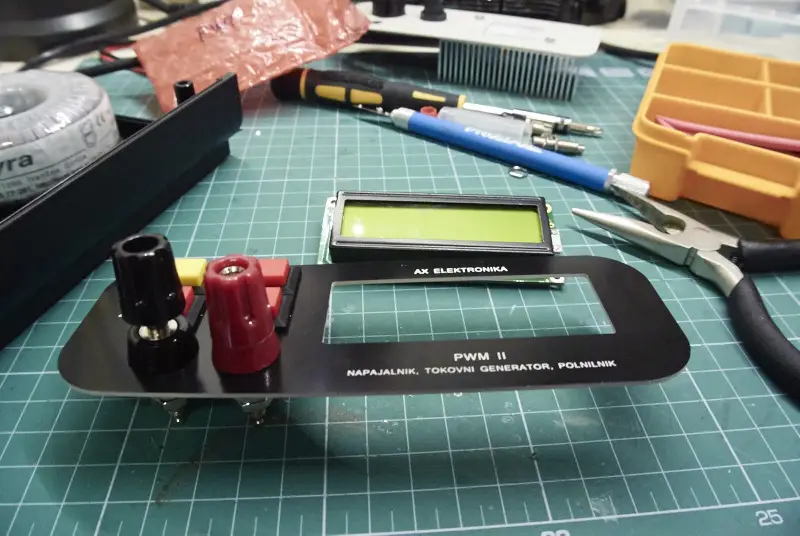

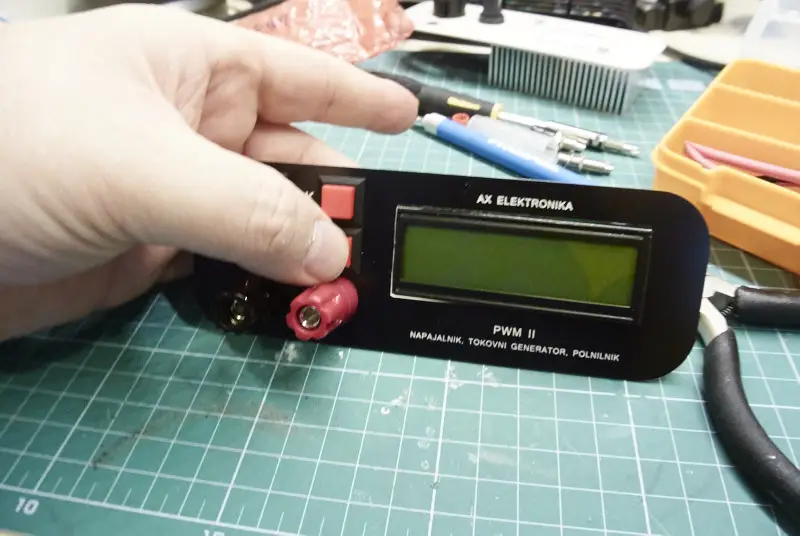

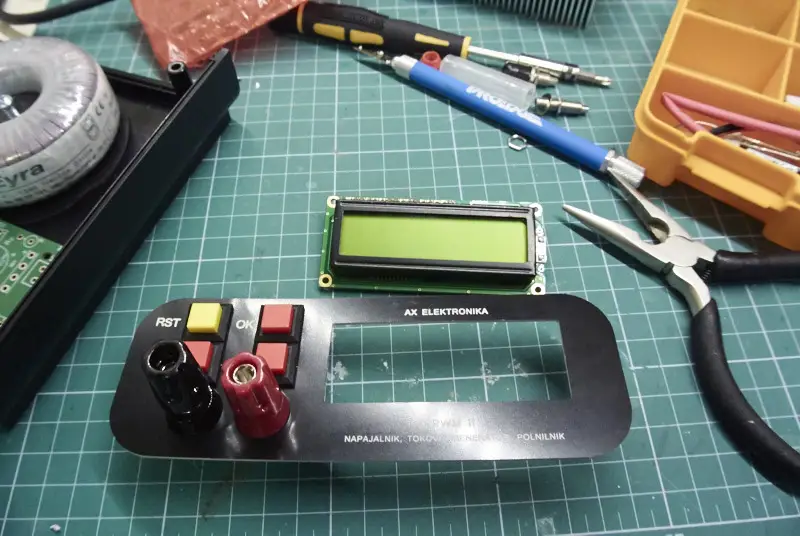

Sestavljanje prednje plošče
Usmernik_03 Usmernik_05 Usmernik_04

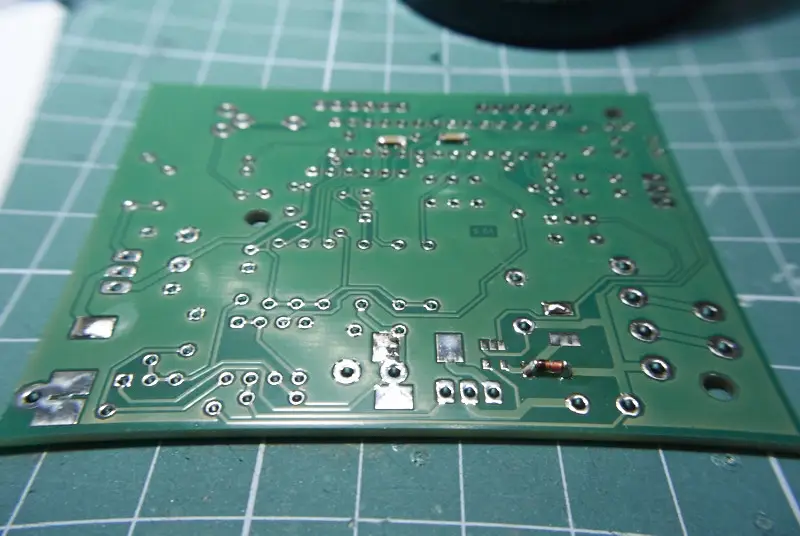

Montaža SMD elementov
Usmernik_06

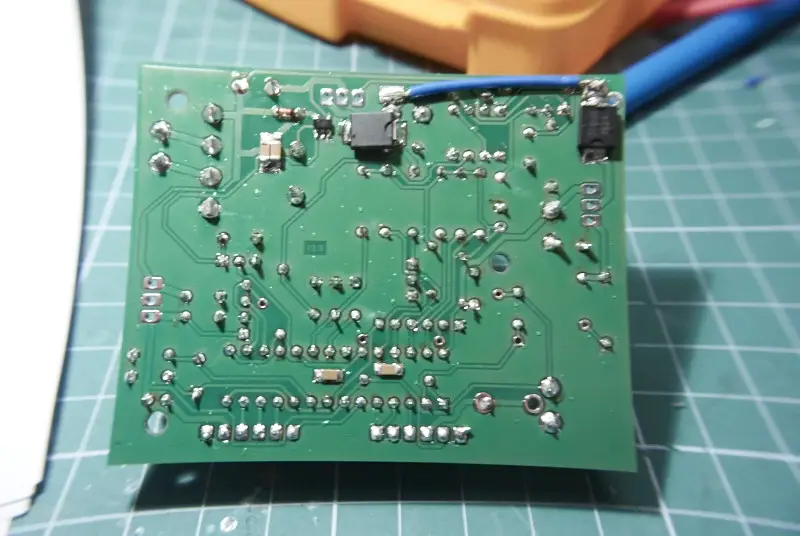

Sestavljeno tiskano vezje
Usmernik_07 Usmernik_08

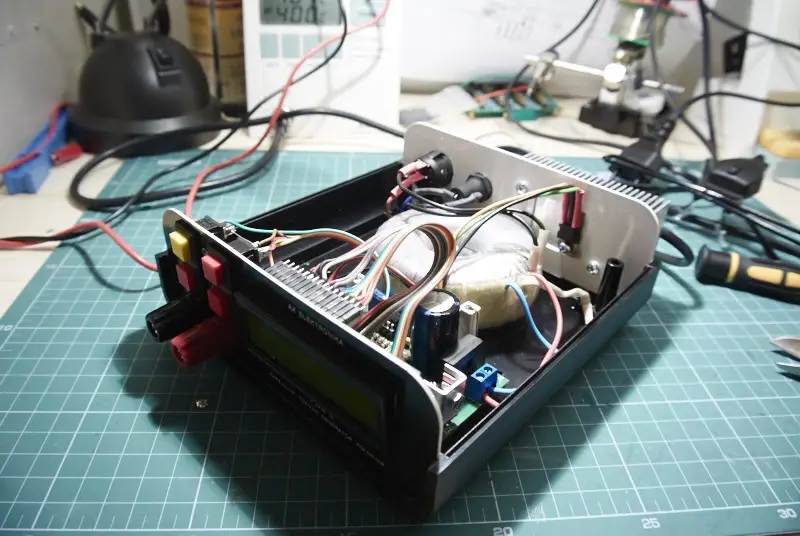

Sestavljen usmetnik pred prvim vklopom
Usmernik_09

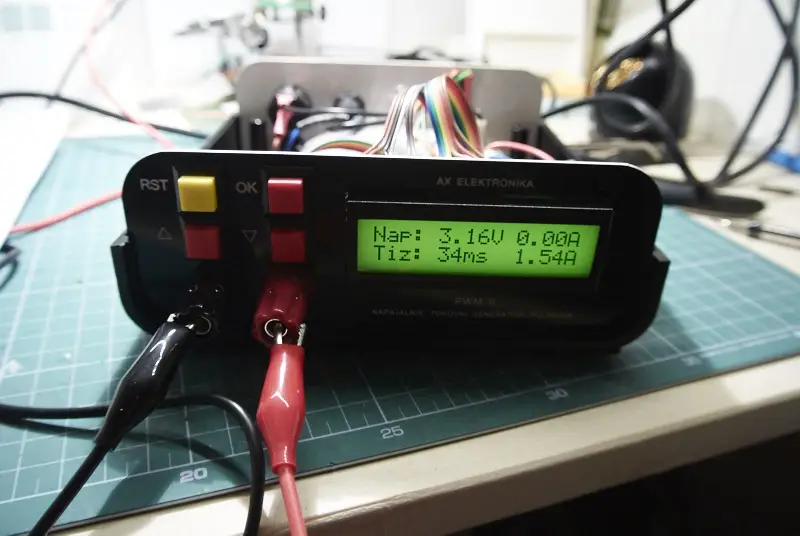

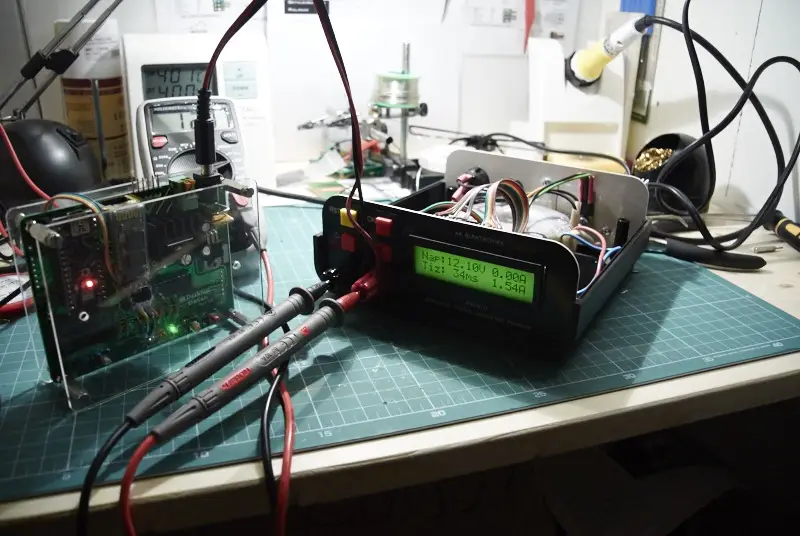

Umerjanje in testiranje usmernika
Usmernik_10 Usmernik_11

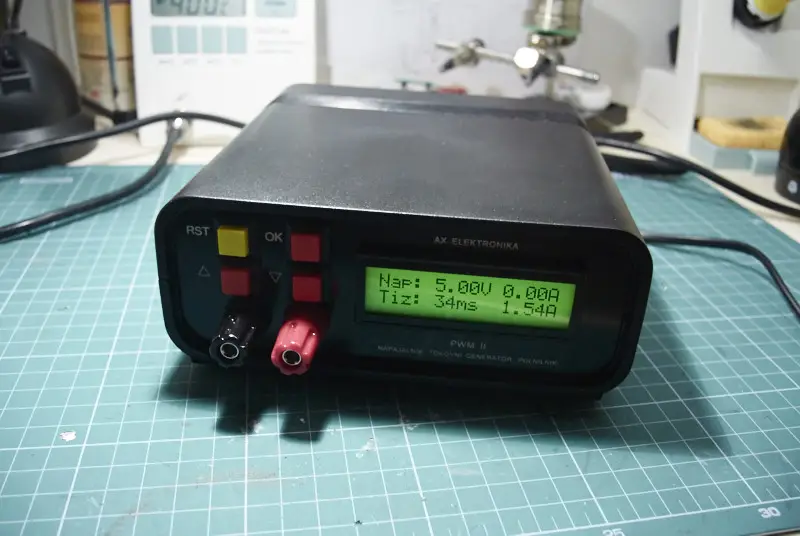

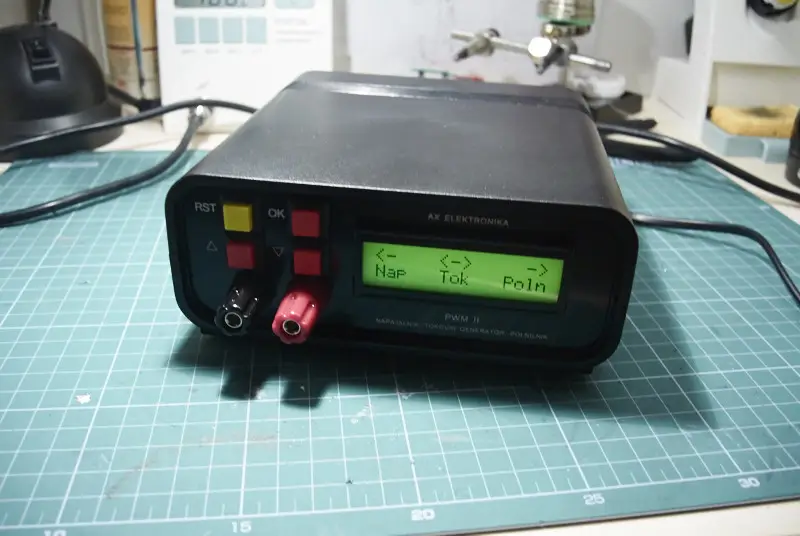

Sestavljen in pripravljen za nove projekte
Usmernik_12 Usmernik_13

S tem je usmernik končan.
