Izdelava rešilnega vozila Medicop ProSaver CR

  • Post category:Diorama

Za dioramo Reševalni pas sem izdelal tudi reševalna vozila. Vozilo je bilo narejeno v sodelovanju z podjetjem Medicop. Vozilo je narejeno na osnovi vozila VW Crafter. V vozilo je vgrajenih 14 modrih LED dioed (0603), 2 modri in beli (0402), 2 rdeči in 2 beli (0603), ter 6 oranžnih LED diod (0402). Utripanje luči krmili mikrokontroler Attiny 212. Vozila so napajana z 3.3V DC. Vozilo je v razmerju 1:87. Elektronika in program utripanja sta moja izvedba.

Osnova za model je bil Herpin mini kit VW Crafter. Prednost tega je, da je vozilo nesestavljeno, v kompletu so vsi sestavni deli, katere potrebujemo za izdelavo vozila.

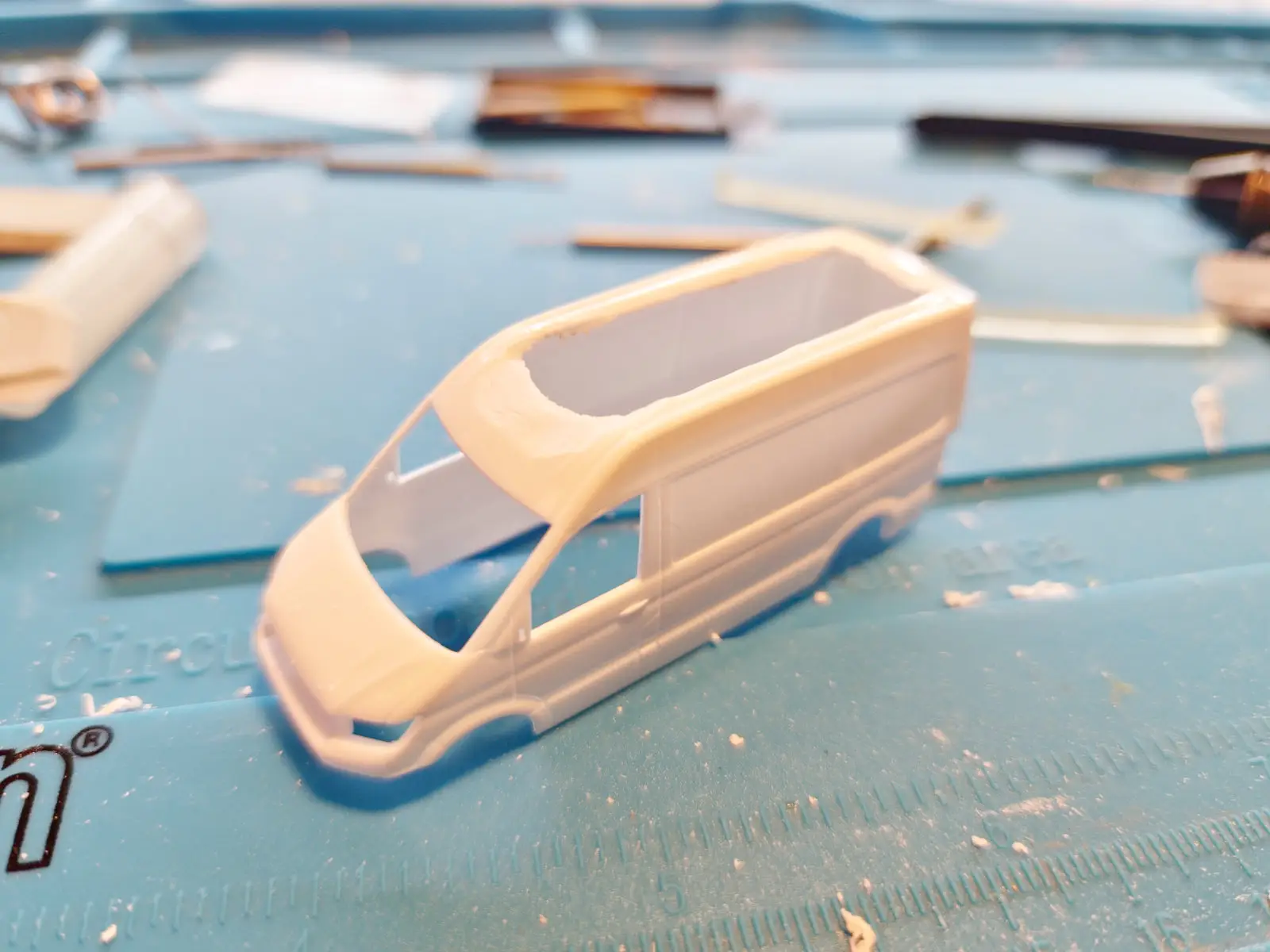

Izdelavo modela sem začel z odstranjevanjem strehe.

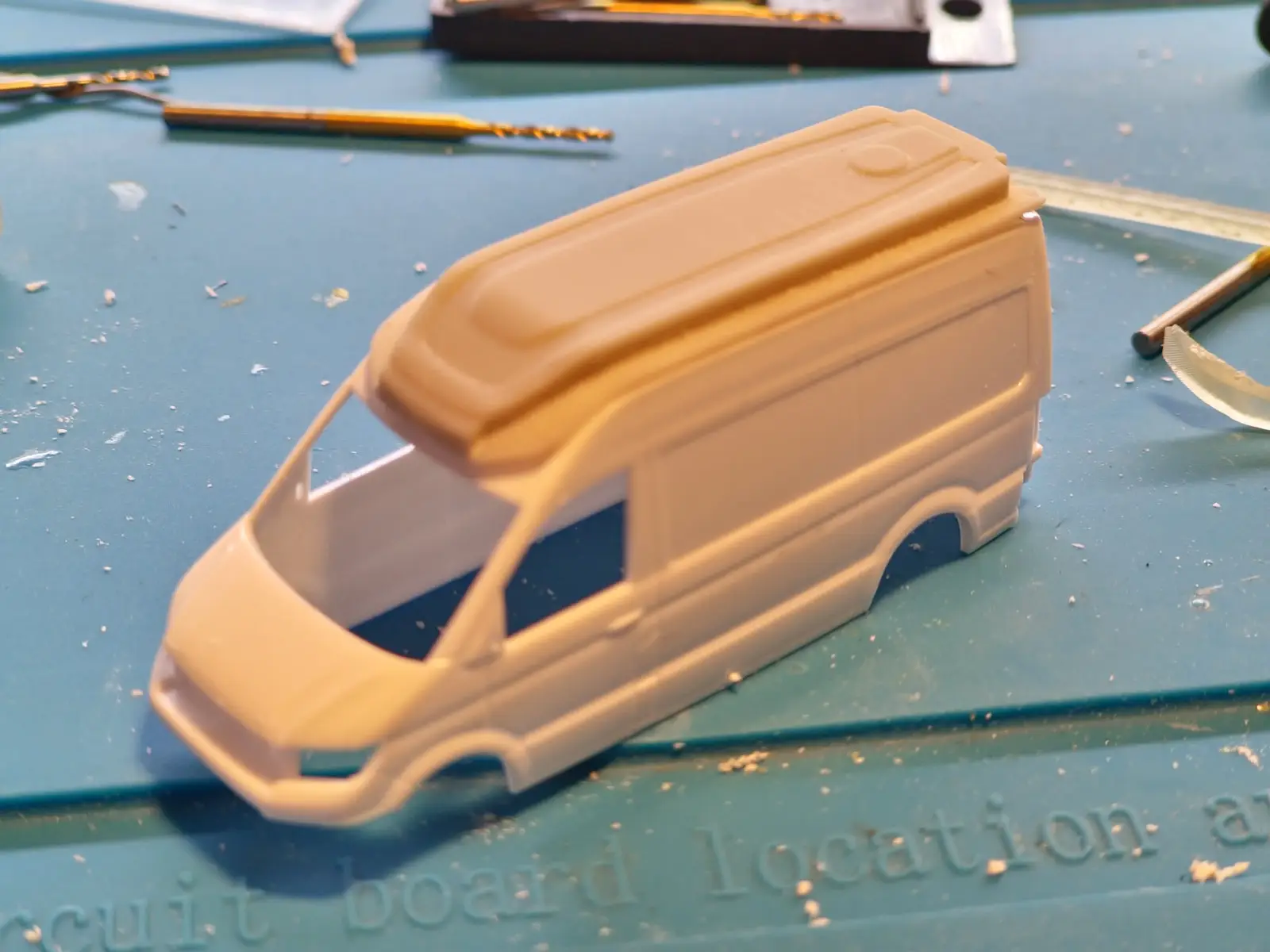

Montaža nove 3D printane strehe.

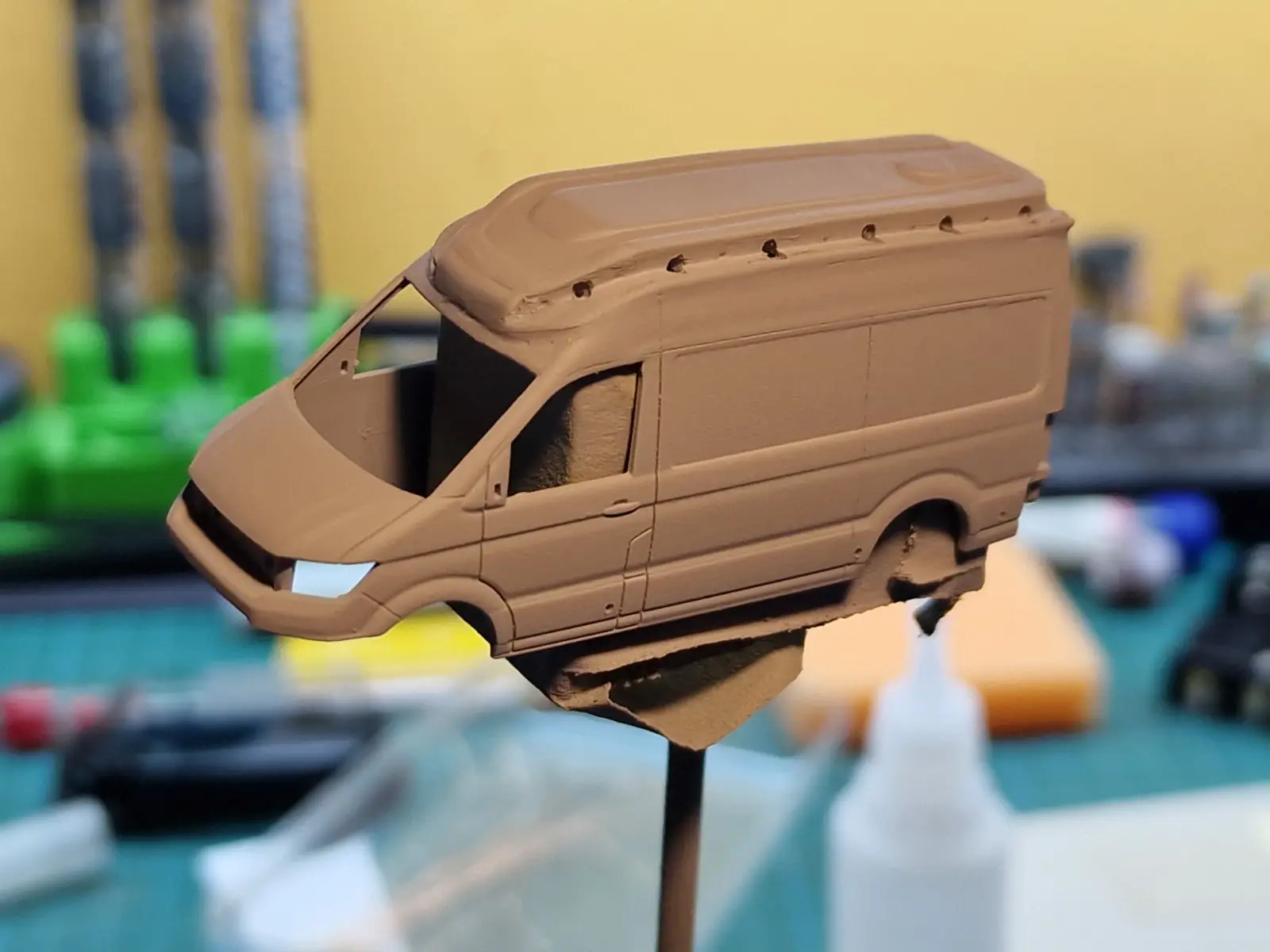

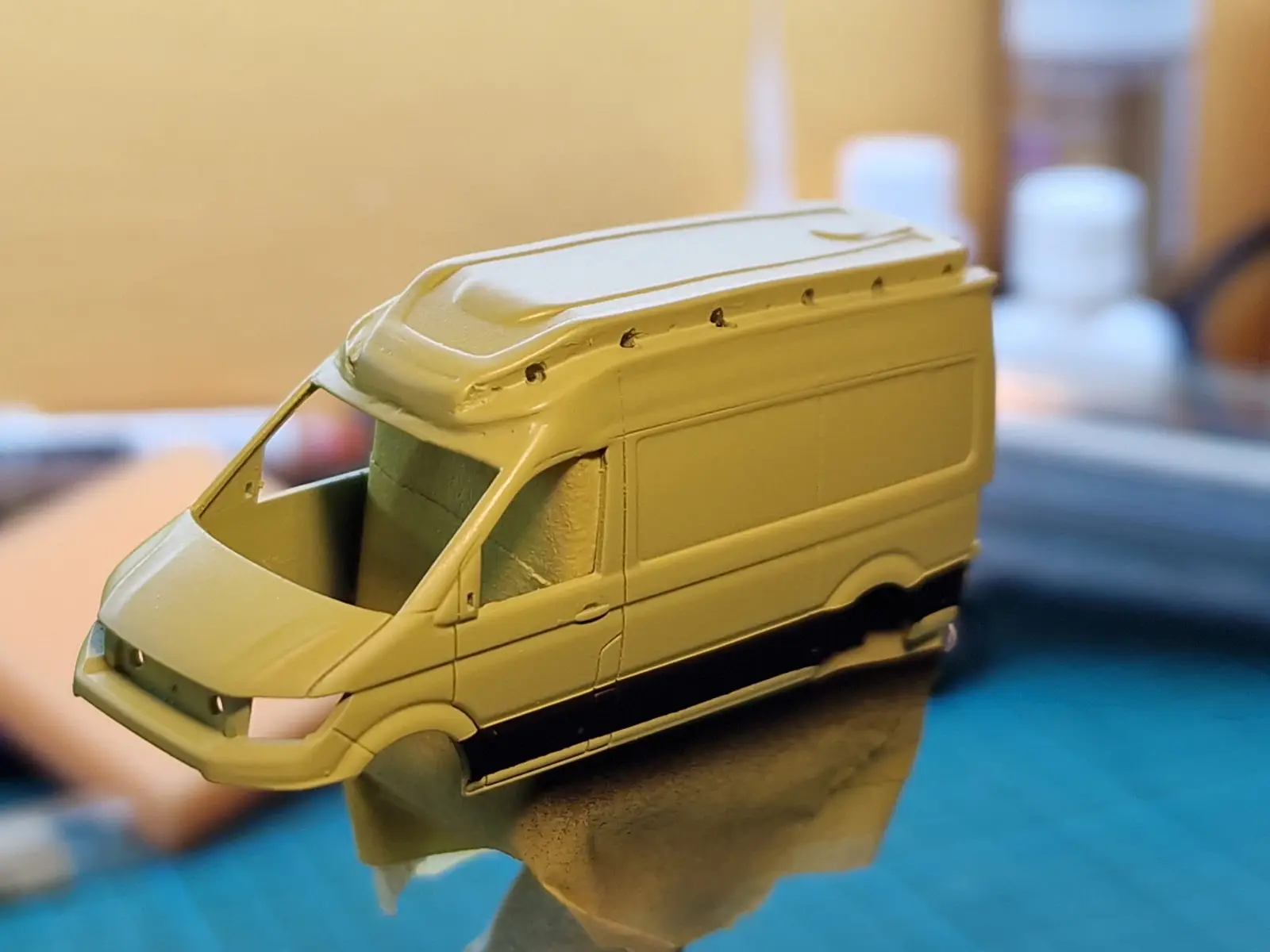

Kitanje in barvanje z osnovno barvo.

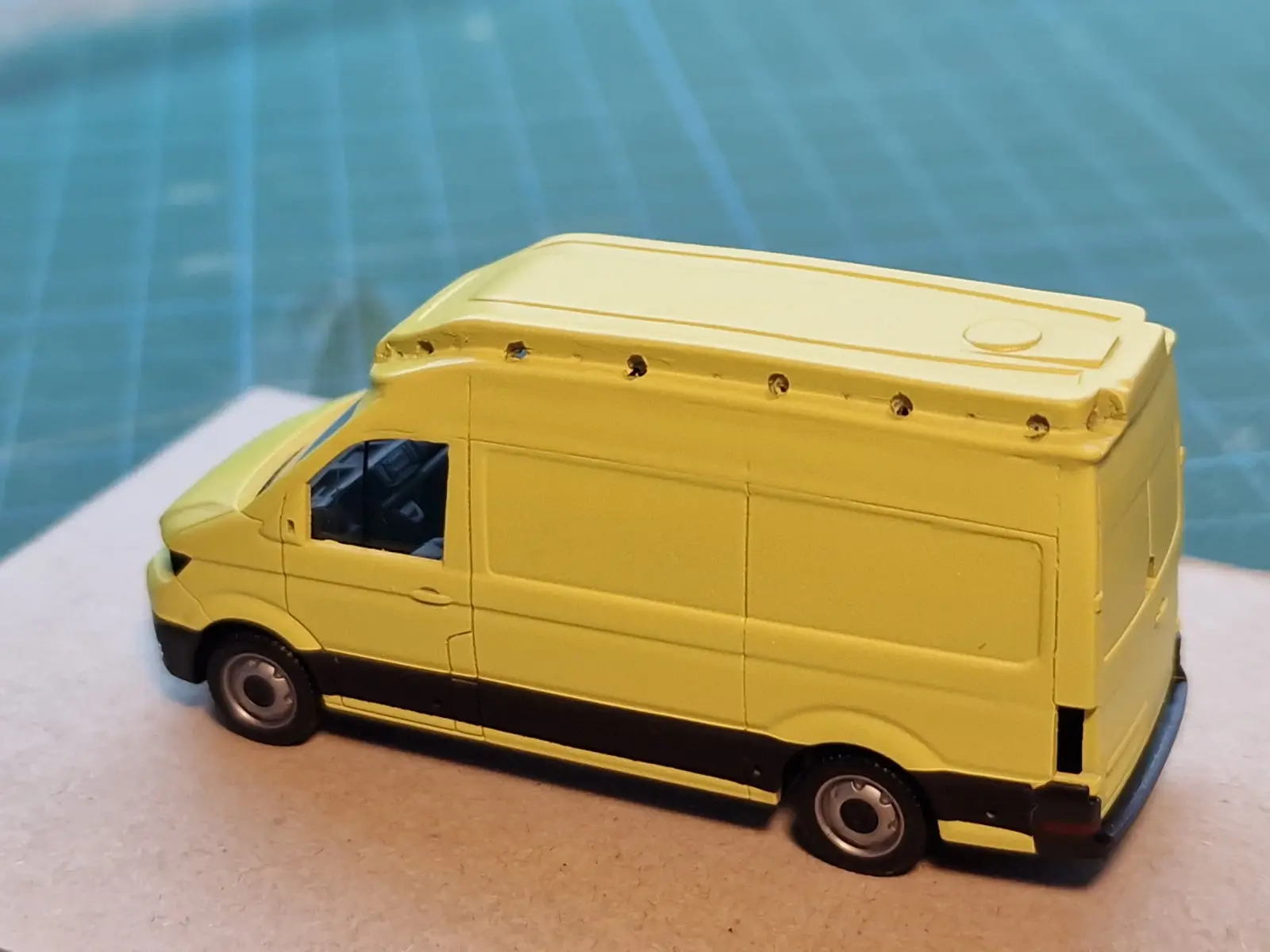

Vozilo je pobarvano v rumeno RAL barvo.

Pobarvano vozilo na kolesih.

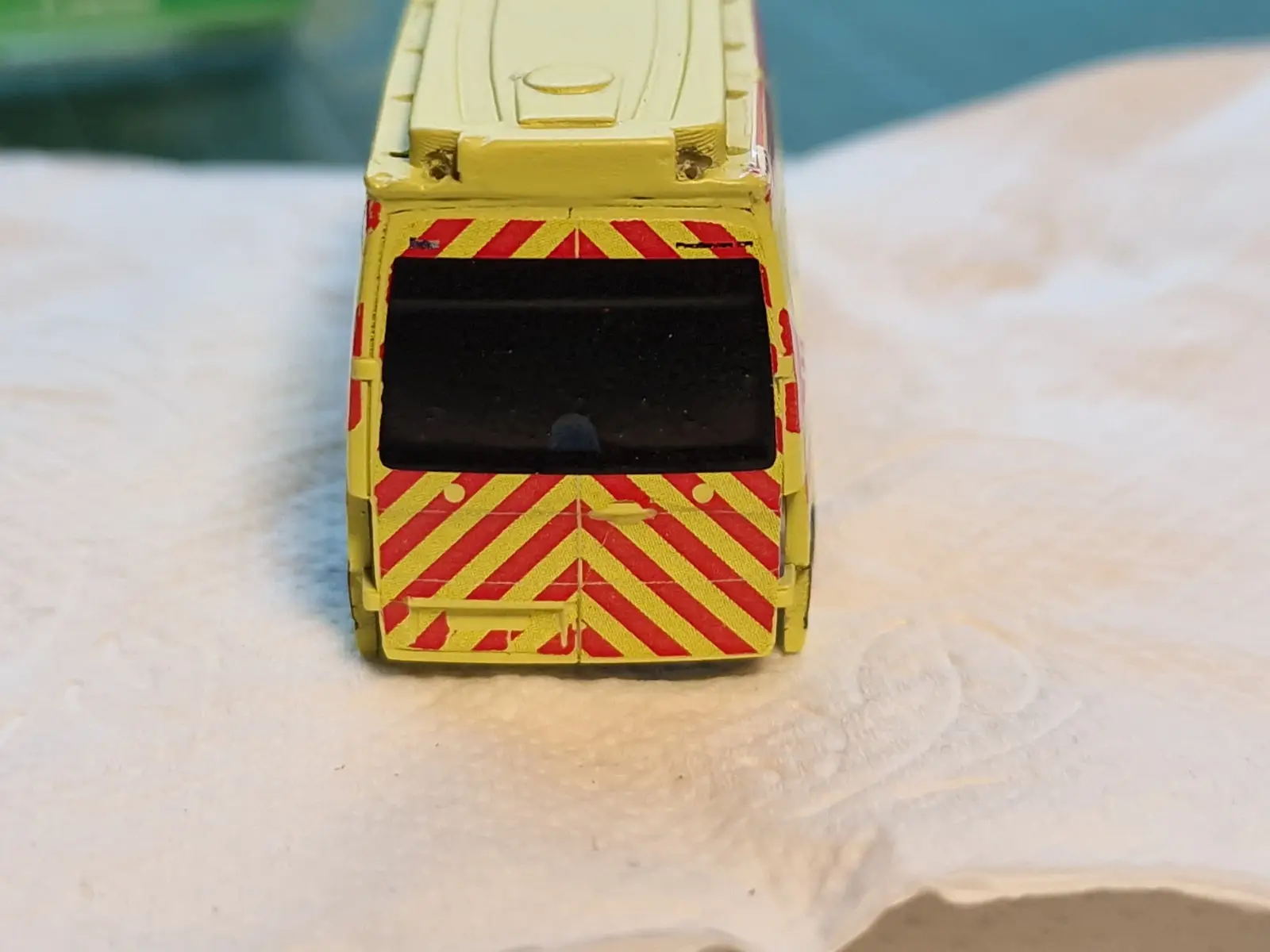

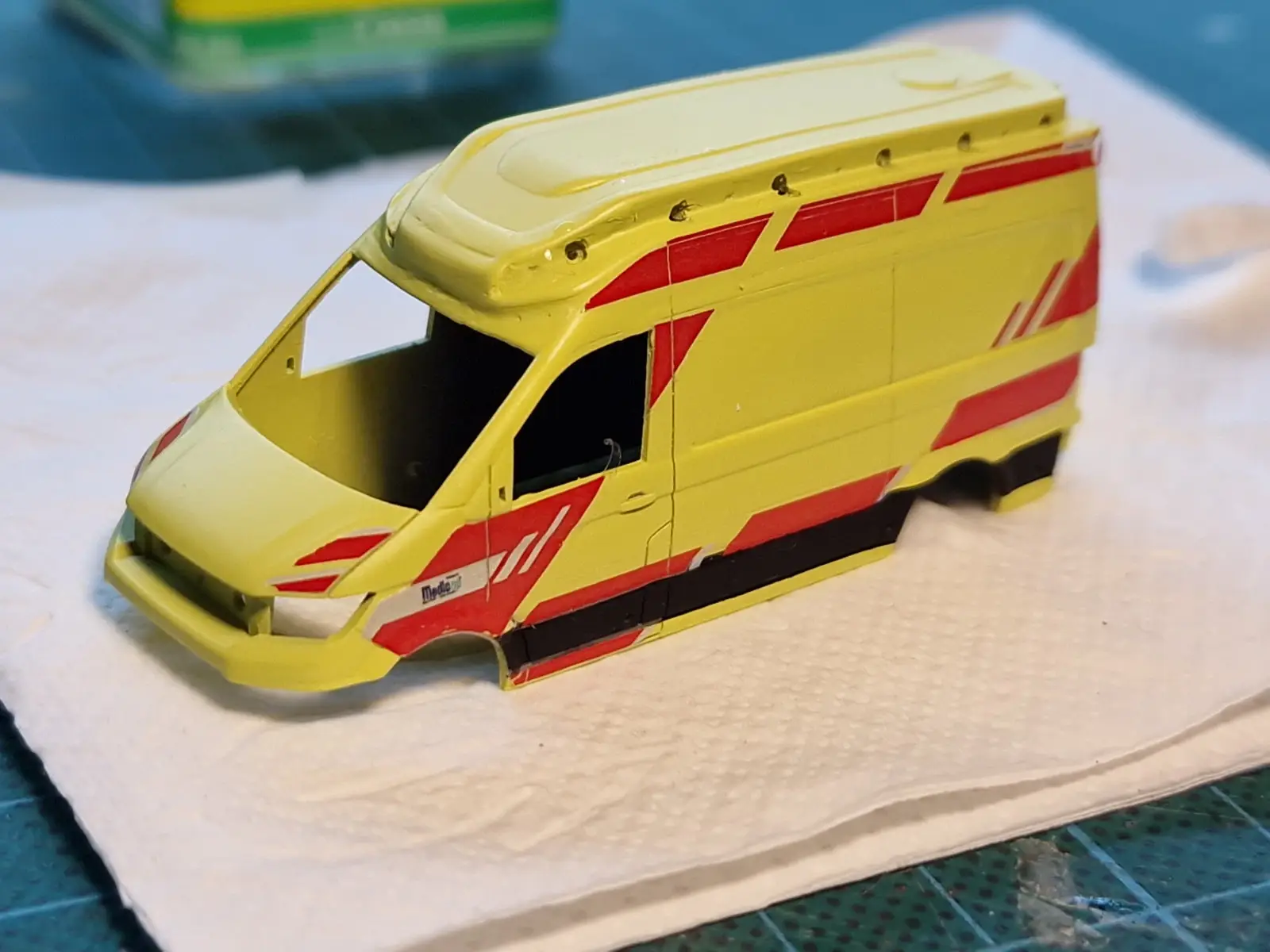

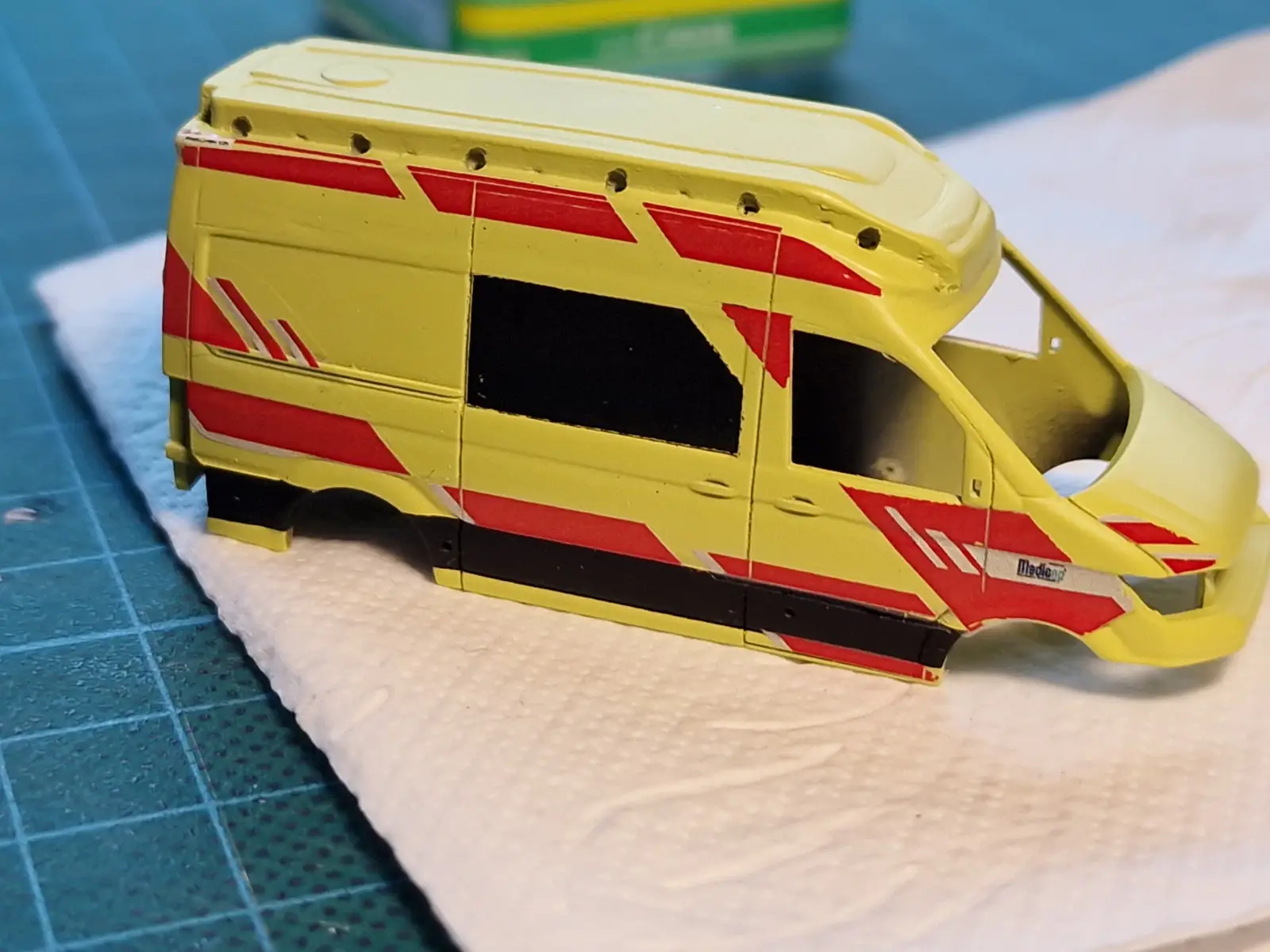

Lepljenje nalepk. Pdf za nalepke sem dobil od Medicop-a. Nalepke sem tiskal v Sloveniji, za reševalna vozila so tiskana v CMYK + bela barva. Nalepke so rezane na rezalniku.

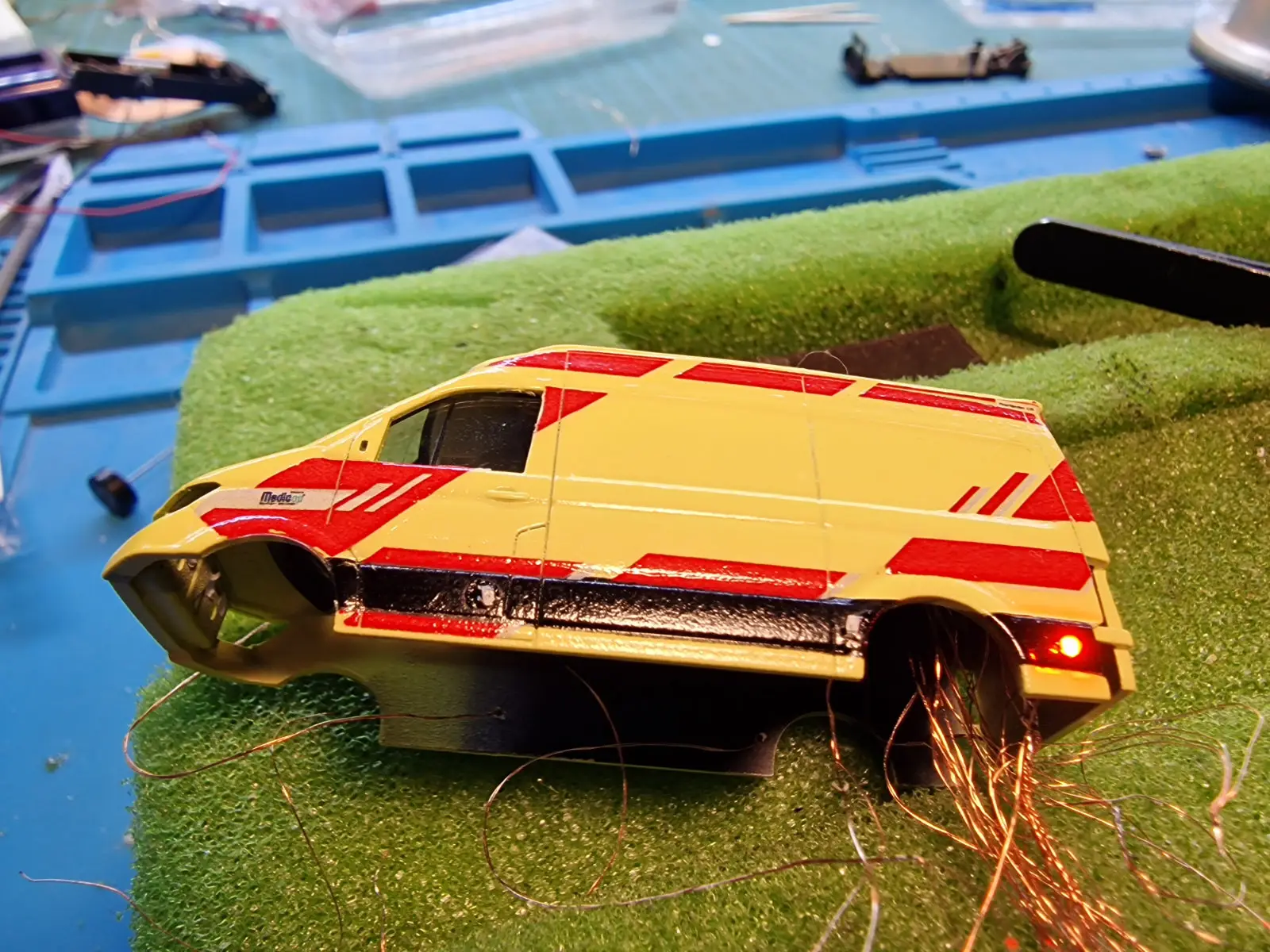

Vgradnja luči. Na sliki sem testiral stranske oranžne luči.

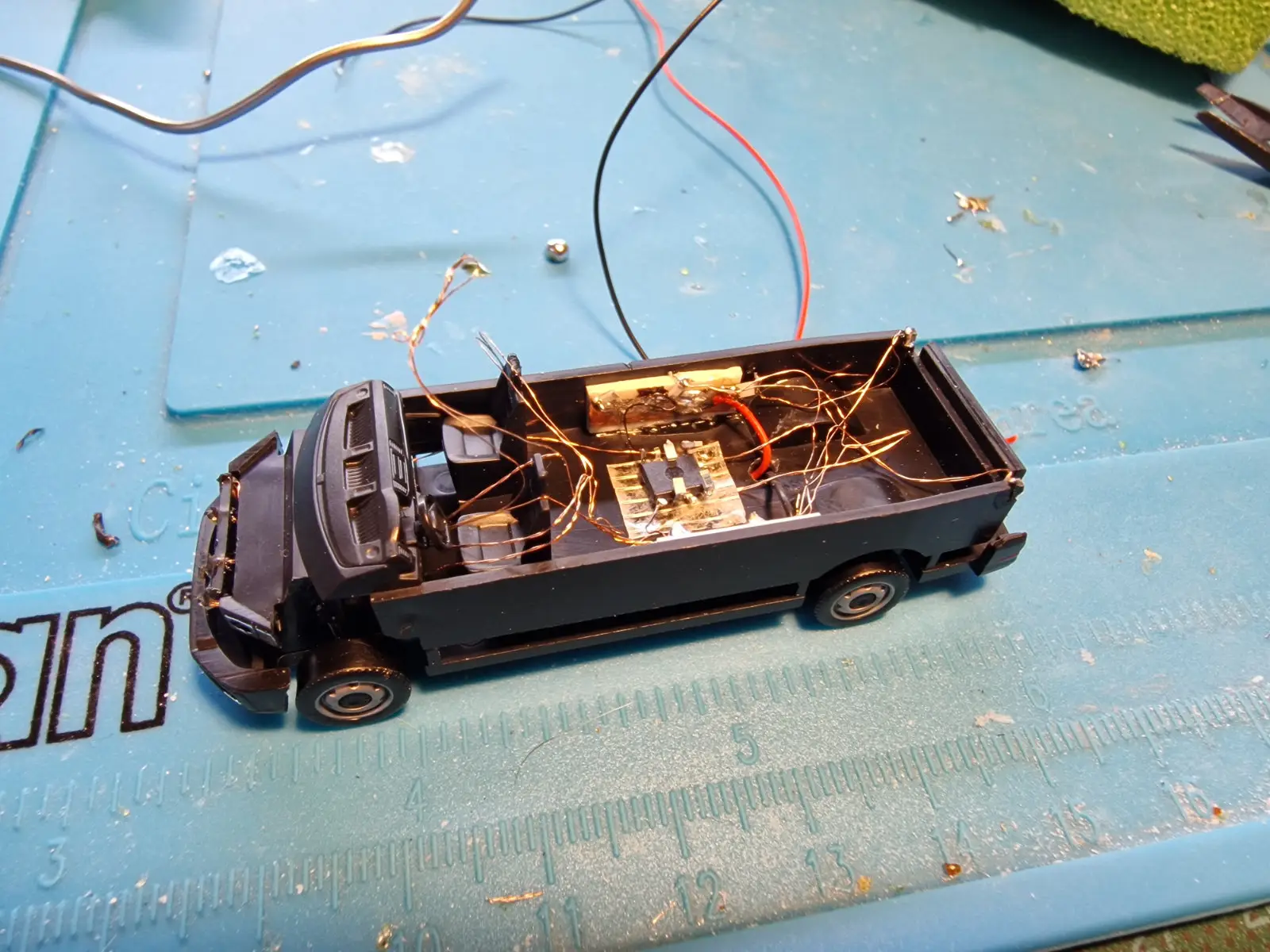

Vgradnja mikrokontolerja in luči na šasiji – prednje bele, zadnje rdeče in bele in modre LED diode v maski – hladilniku.

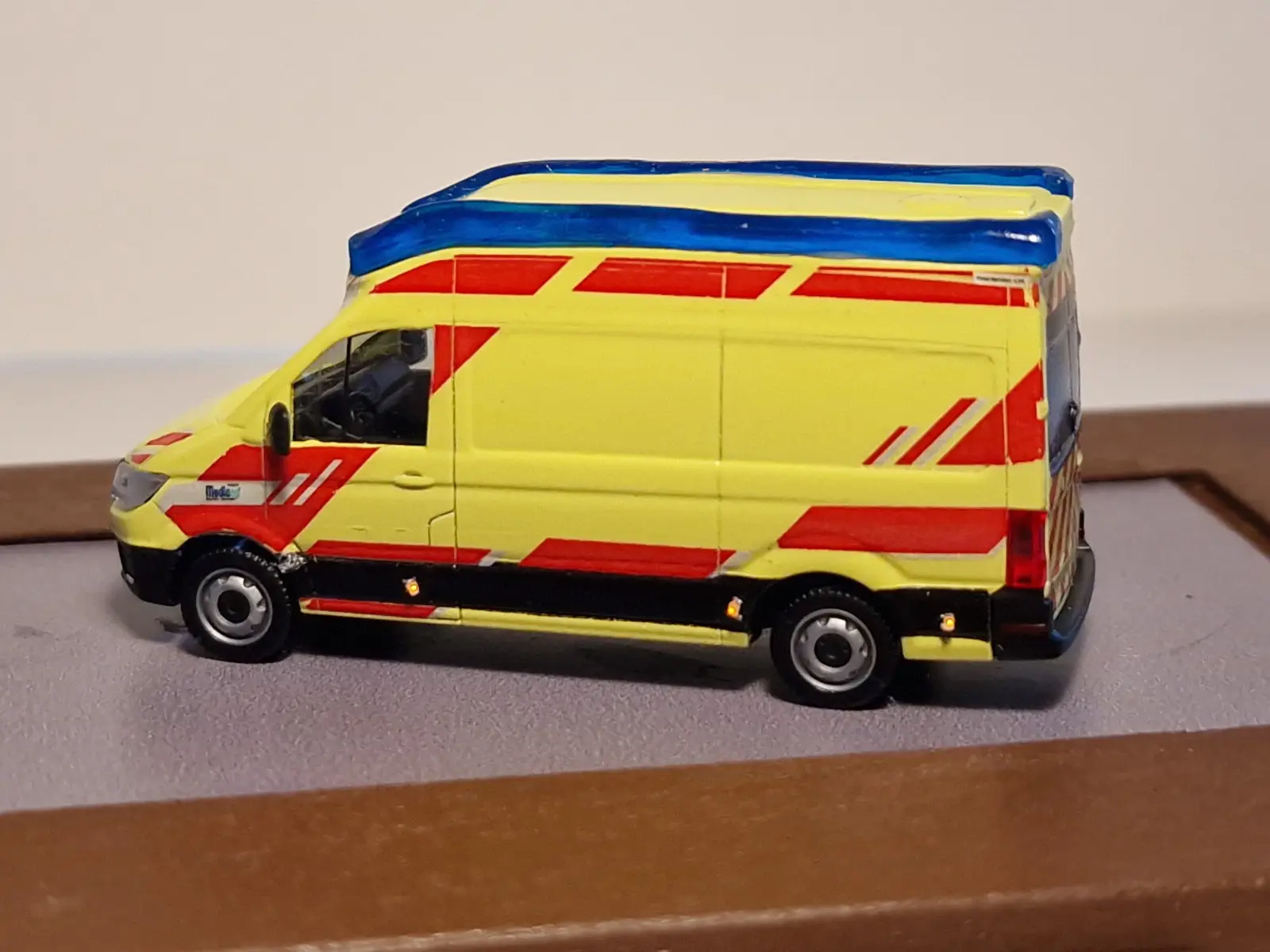

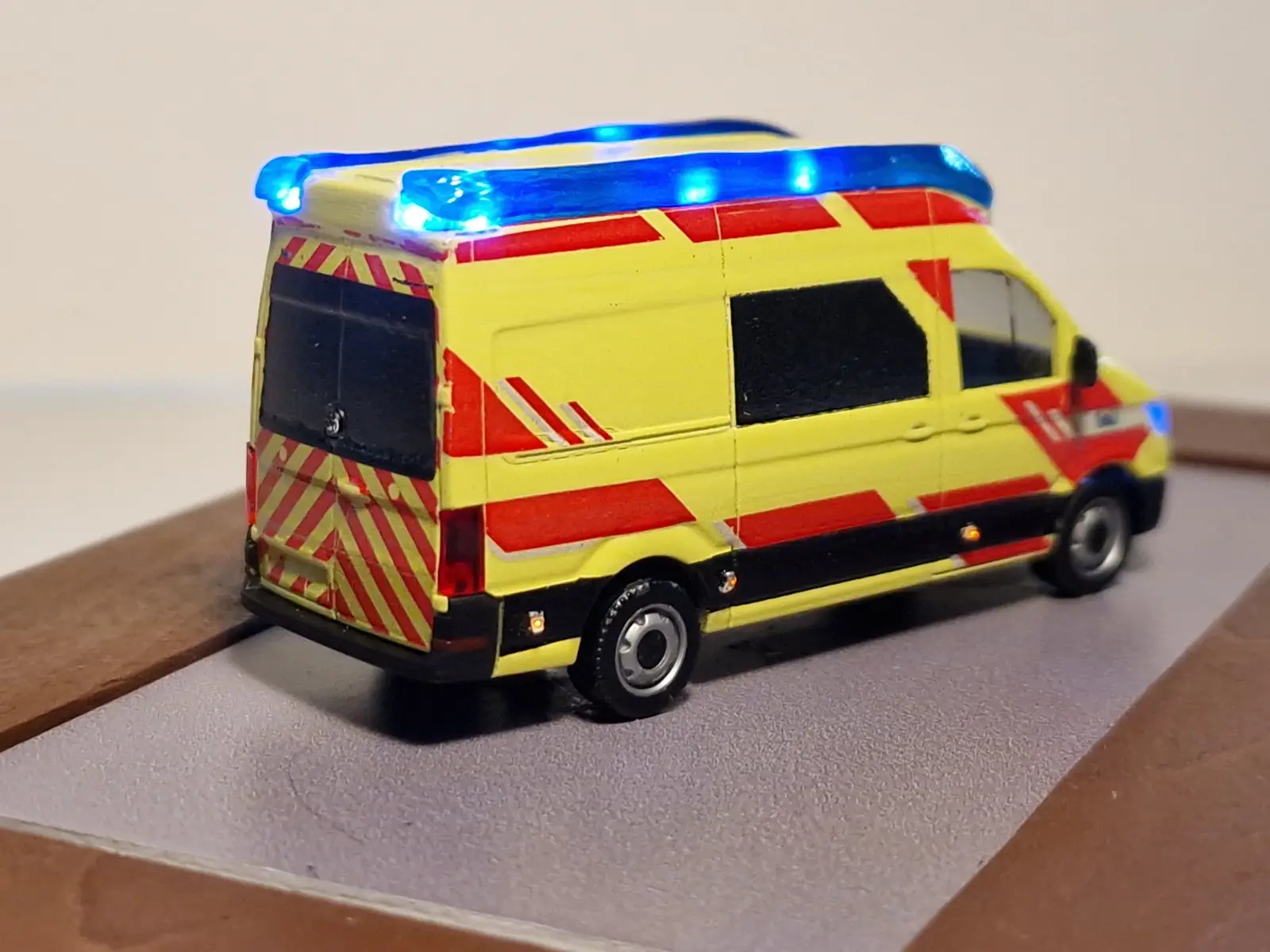

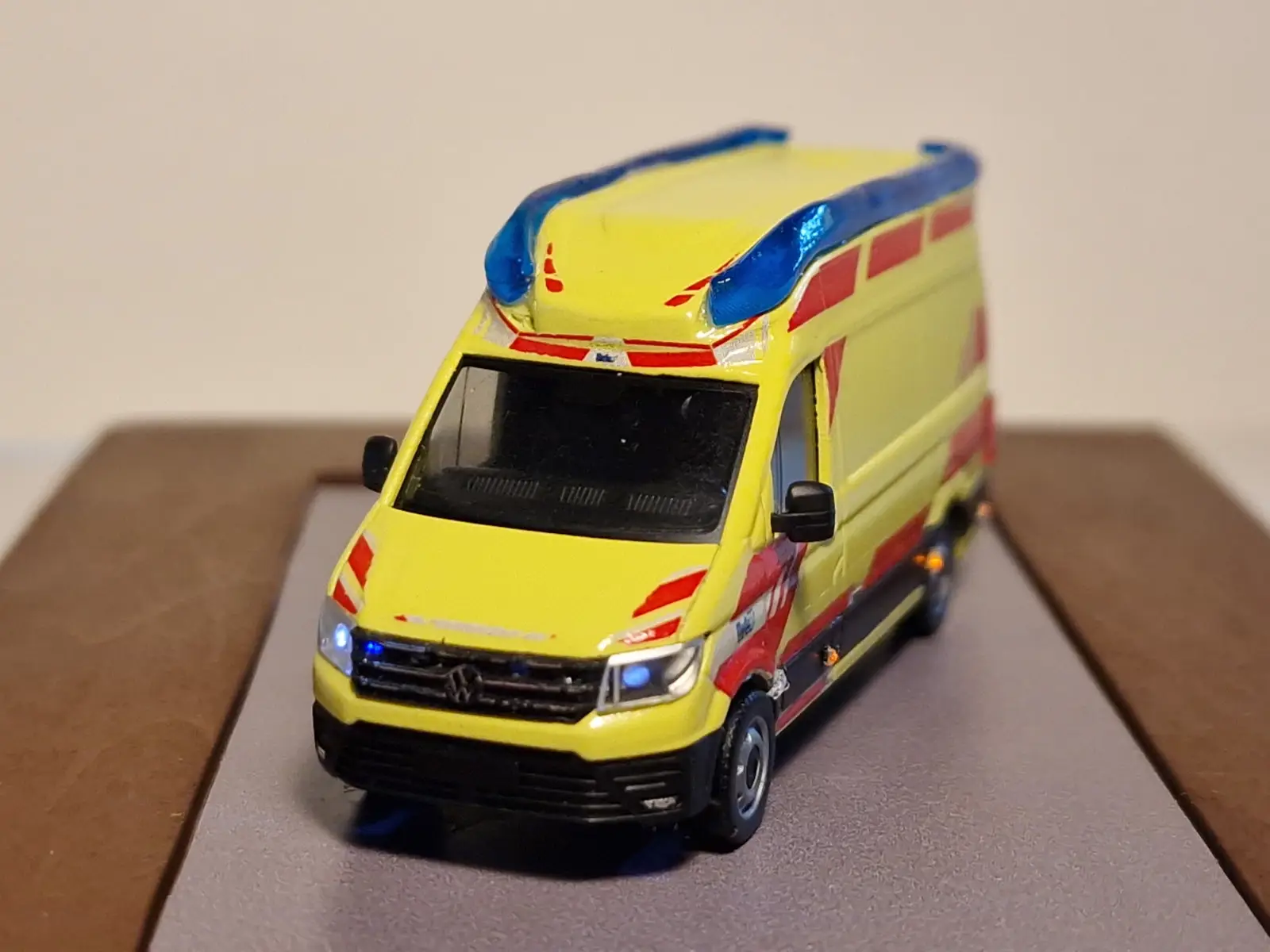

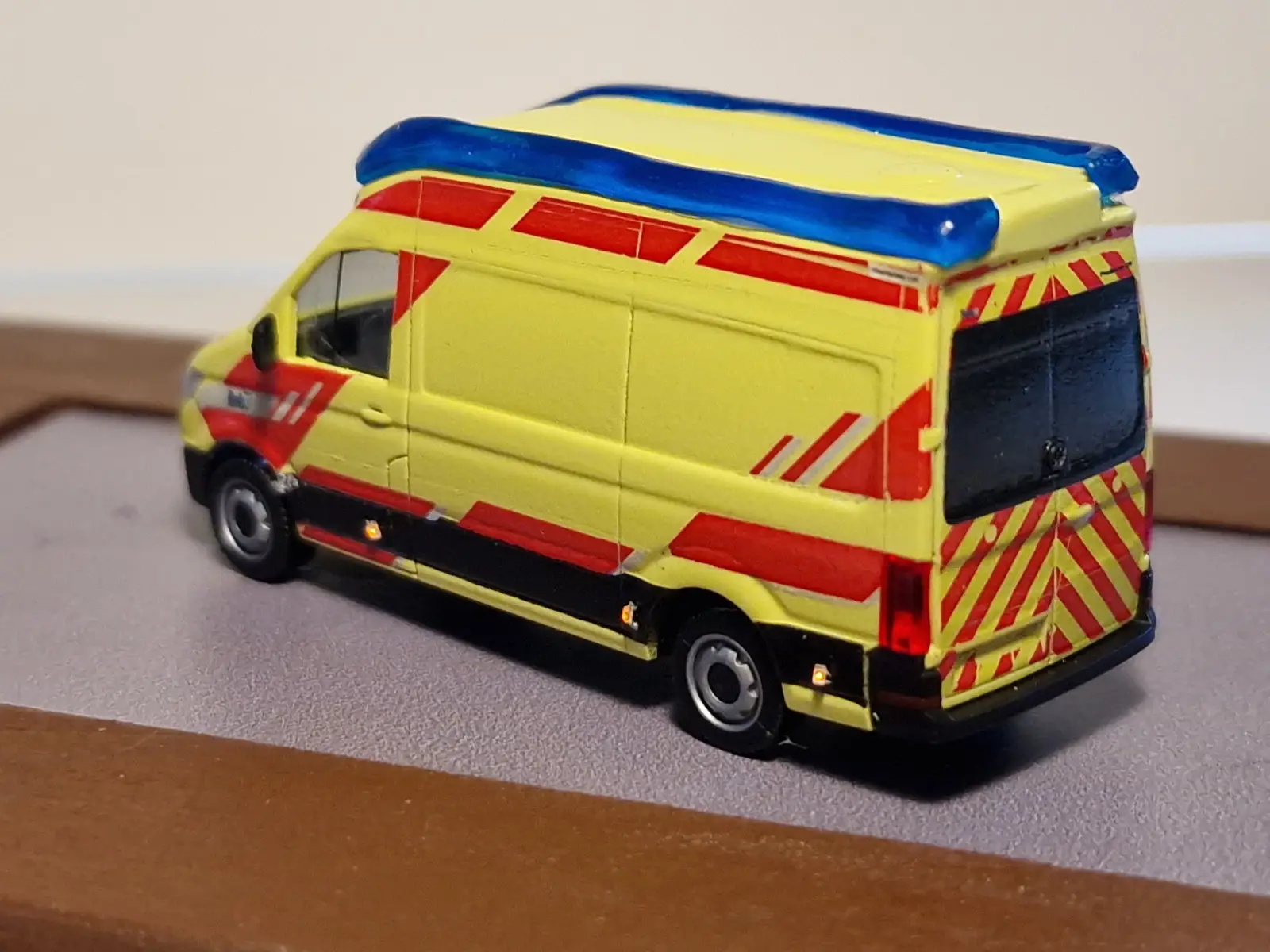

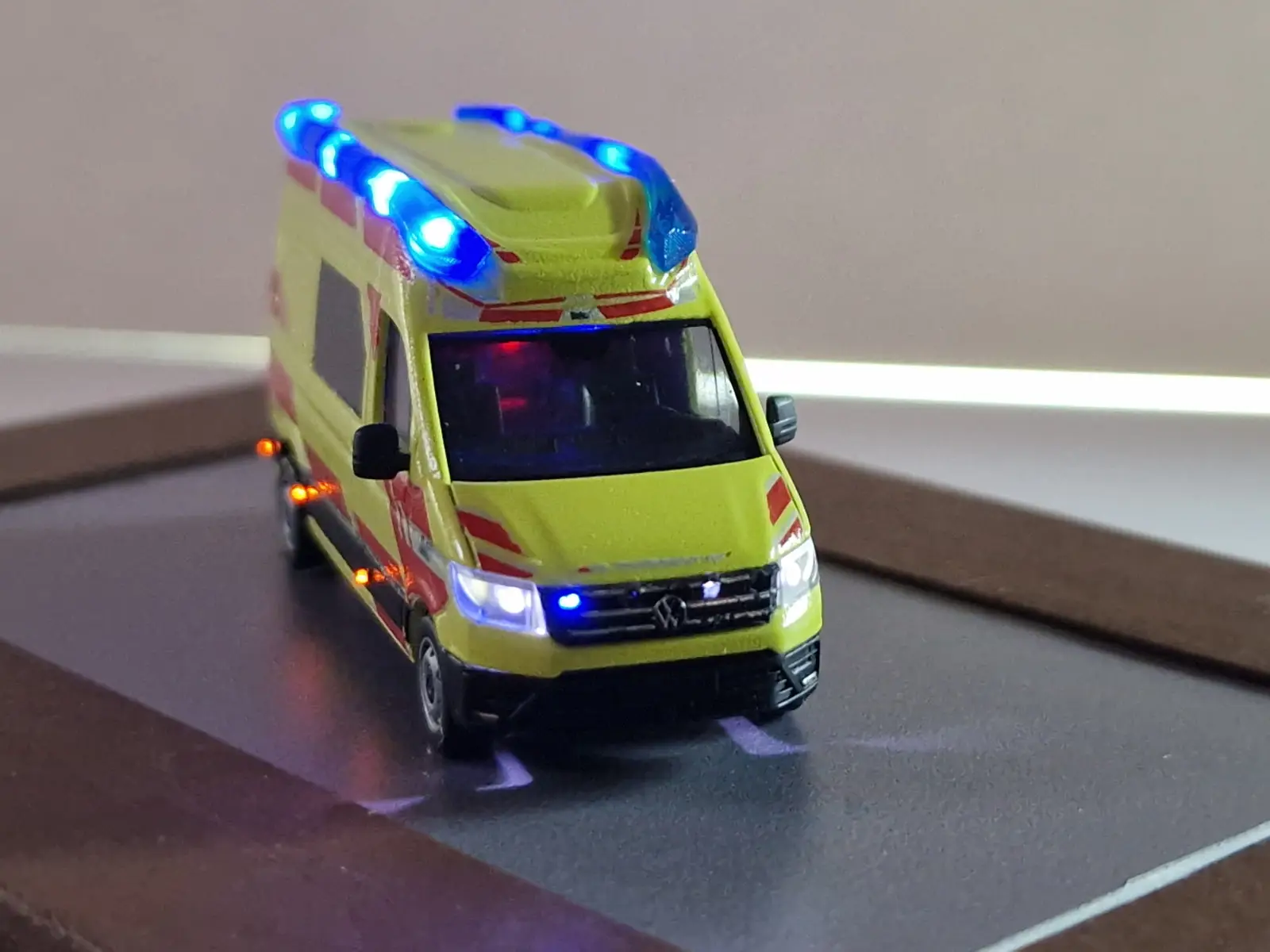

Gotov model, modra stekla na strehi so 3D printi kateri so pobarvani z transparentno modro.

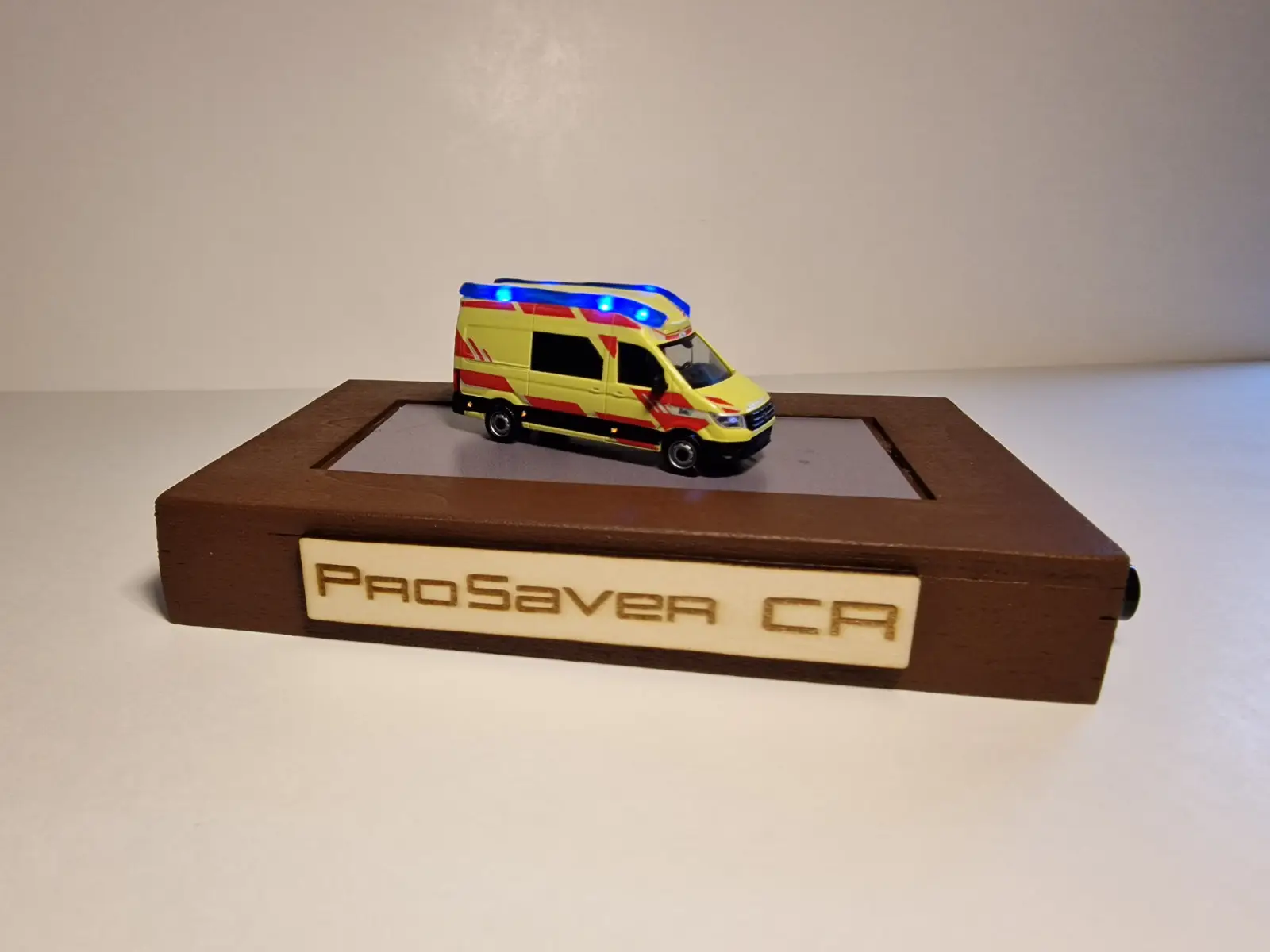

En model je šel na Medicop, kot zahvala za sodelovanje v projektu. Za ta model sem naredil podlogo v katero sta vgrajeni 2 AA bateriji in stikalo za vklop.
