Priprava elektronike za sejem v Ljubljani

Odločil sem se, da grem letos predstaviti DCC sistem na sejem v Muzeju v Ljubljani,
sejem bo 21.5.2016 od 9. – 15. ure, v prostorih Želežniškega muzeja v Ljubljani.

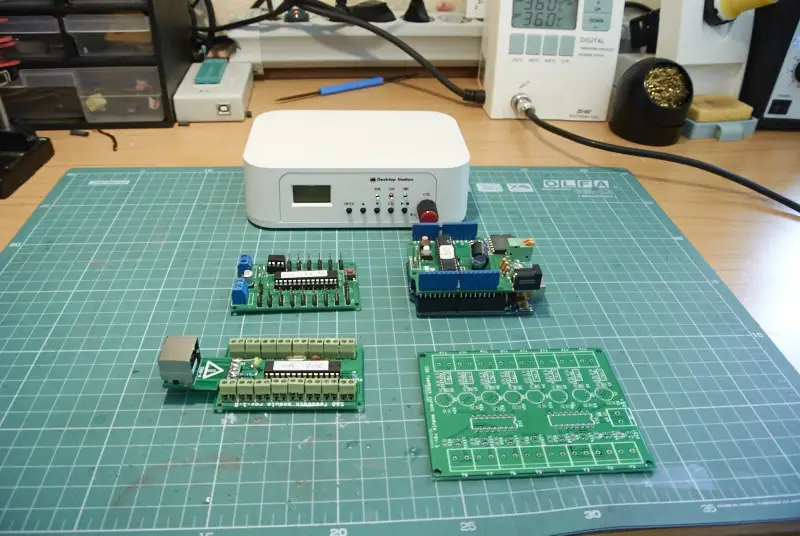

Elektronika katero bom uporabil
Sejam_2016_priprave_01

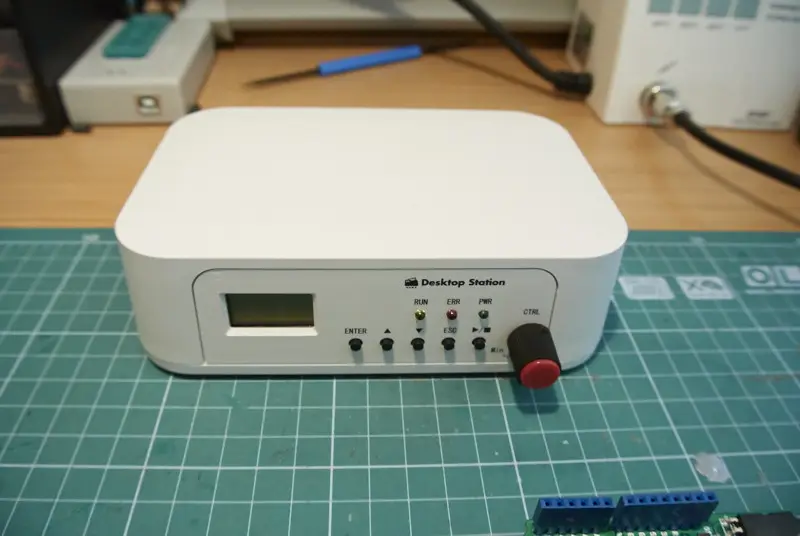

DSMain R5
Sejam_2016_priprave_06

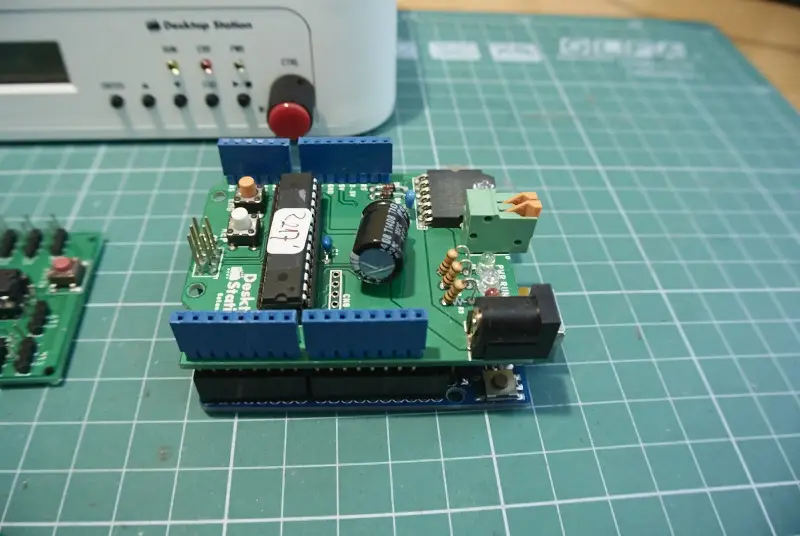

Arduino UNO z DCC/MM2 shieldom in S88 feeback shieldom
Sejam_2016_priprave_04

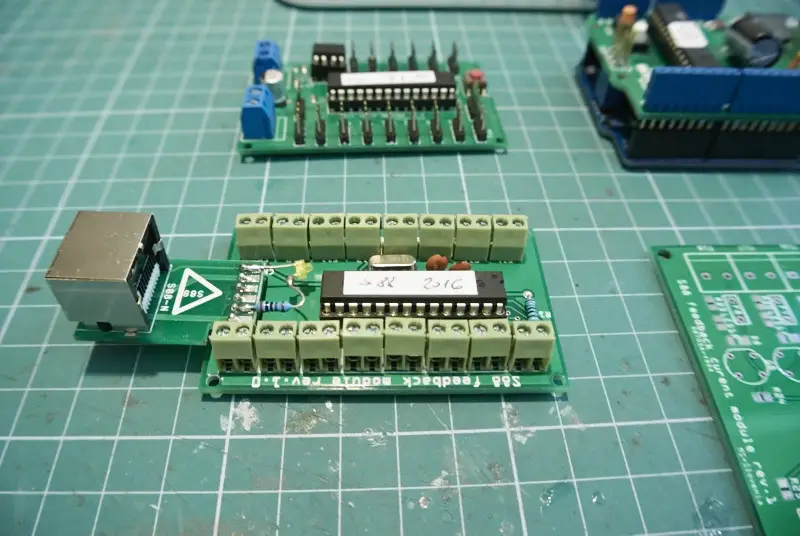

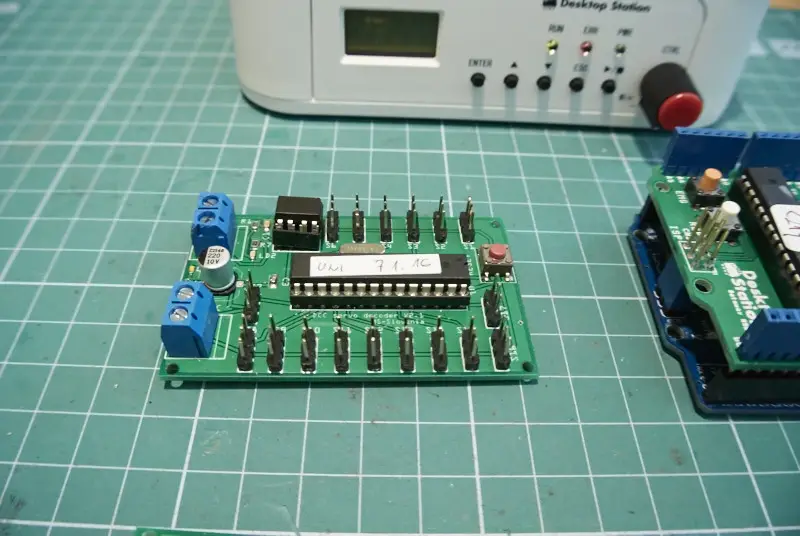

S88 feedback modul
Sejam_2016_priprave_02

DCC dekoder
Sejam_2016_priprave_03

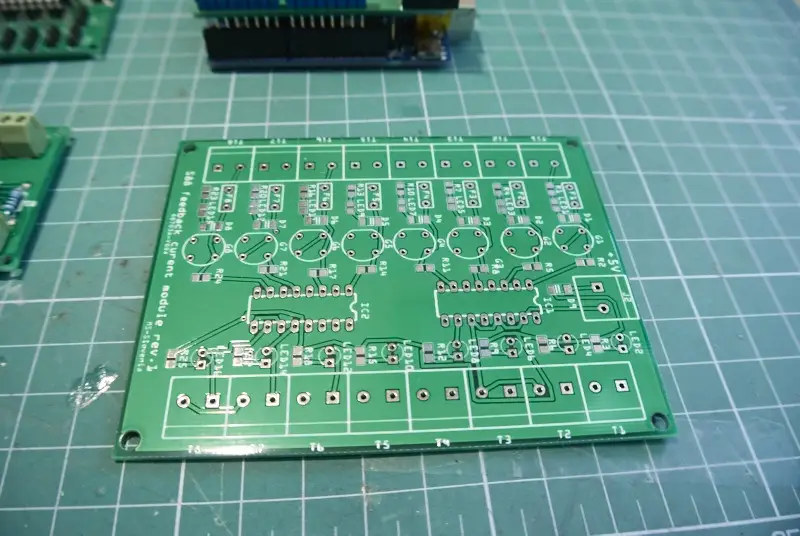

S88 tokovni modul, katerega moram še sestaviti
Sejam_2016_priprave_05

Priprava nosilne plošče za vso elektroniko
Sejam_2016_priprave_10

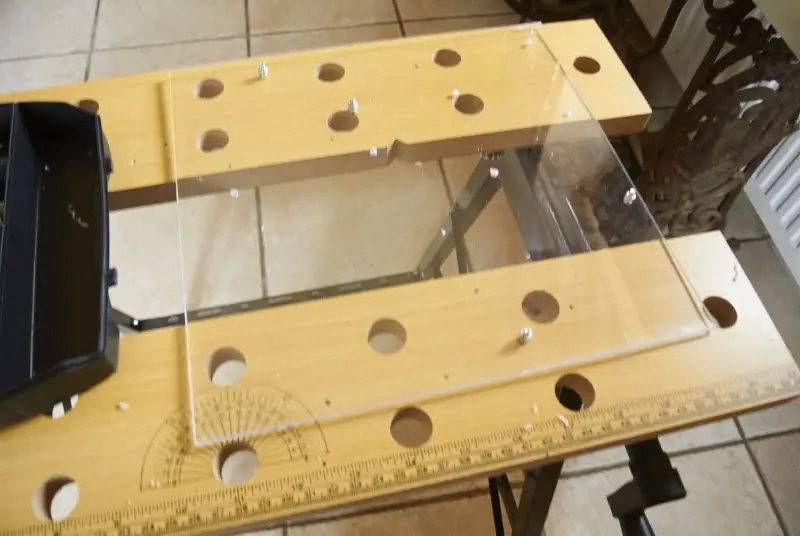

Preverjanje izvrtin za pritrditev elektronike
Sejam_2016_priprave_11 Sejam_2016_priprave_12 Sejam_2016_priprave_13

Montaža na topolovo vezano ploščo
Sejam_2016_priprave_14 Sejam_2016_priprave_15

Kabliranje senzorjev in ostale elektronike
Sejam_2016_priprave_16 Sejam_2016_priprave_17 Sejam_2016_priprave_18

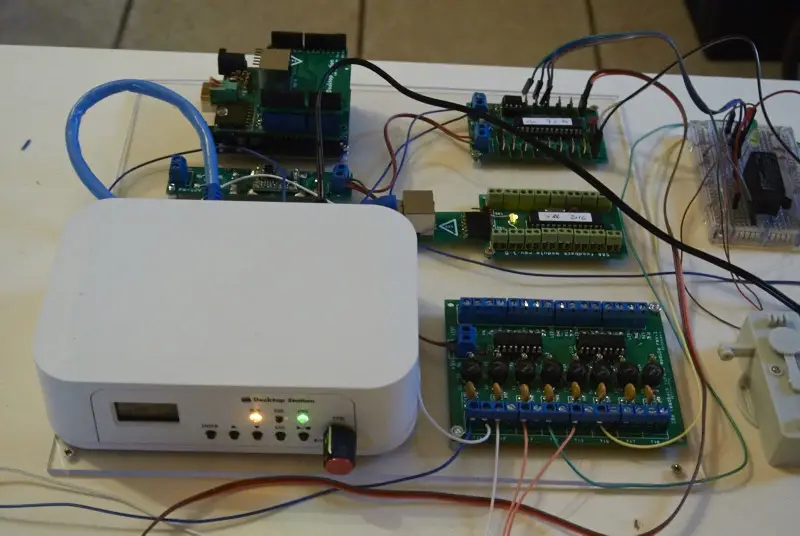

Prvi test, S88 feedback in tokovni modul še nista povezana, prav tako manjka še 5V napajanje za DCC dekoder in za vse LED diode.
Sejam_2016_priprave_18

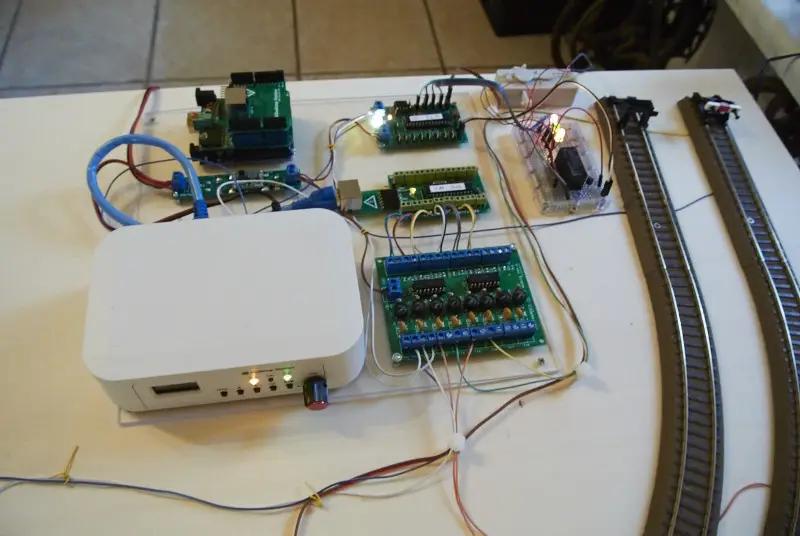

Prvi test povezane elektronike
Sejam_2016_priprave_22

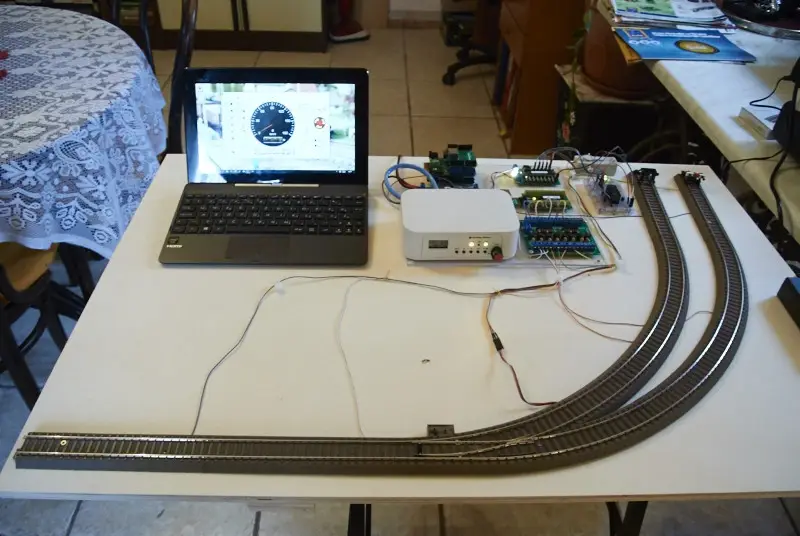

Prvi test z računalnikom, preverjanje če delujejo S88 senzorji.Sejam_2016_priprave_23

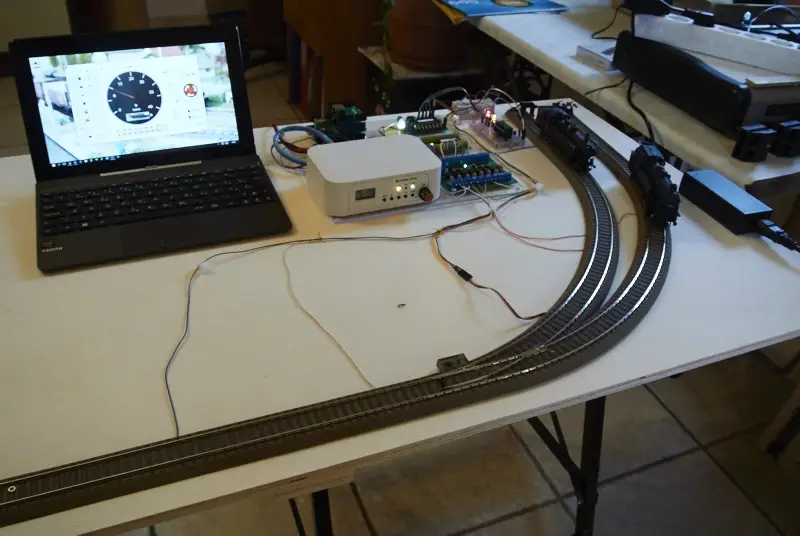

Test z lokomotivo
Sejam_2016_priprave_25

Programiranje voženj in testiranje
Sejam_2016_priprave_28 Sejam_2016_priprave_29 Sejam_2016_priprave_30 Sejam_2016_priprave_31 Sejam_2016_priprave_32

Še video testiranja
