DCC servo dekoder V2.0

Včeraj sem od proizvajalca shenzhen2u.com dobil tiskana vezja za dekoderje. Tiskana vezja so cenovno ugodna in zelo kakovostna, prav tako pa jih naredijo v 4-5 dneh. Pri meni je od naročila do prejema ploščic preteklo 16 dni. Pri Shenzen2u sem naročil drugič. Glede na kakovost in hitrost bom tudi v bodoče še naročal pri njih.

Dekoder je narejen na osnovi vezja, katerega sem predstavil pred kakšnim letom.

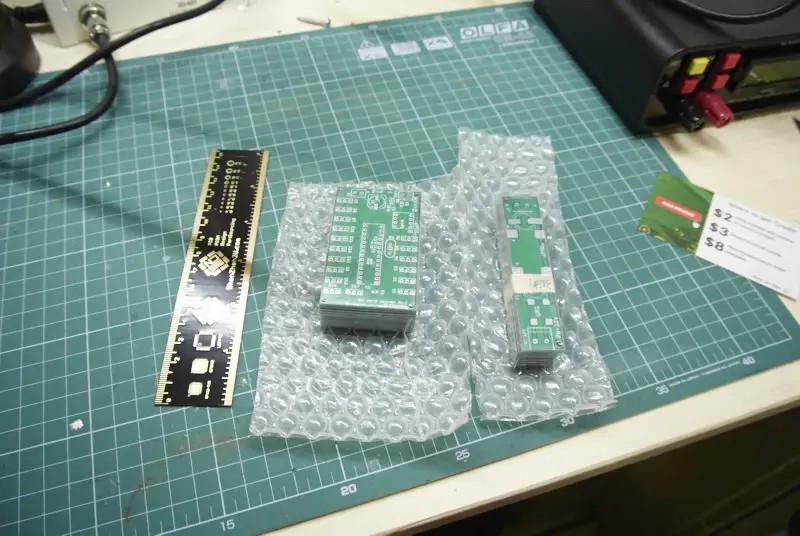

Tiskana vezja so vakumsko zapakirana
DCC_decoder_V2_01

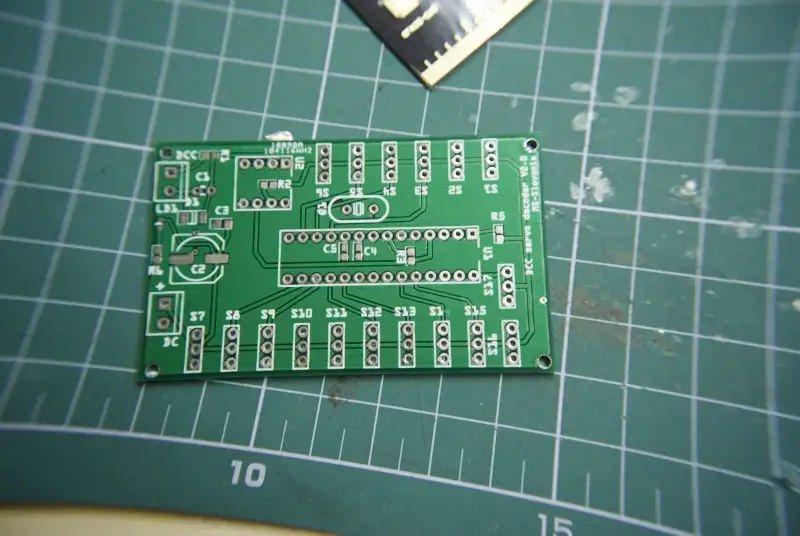

Tisk, povezave in stop lak so brez napak
DCC_decoder_V2_02

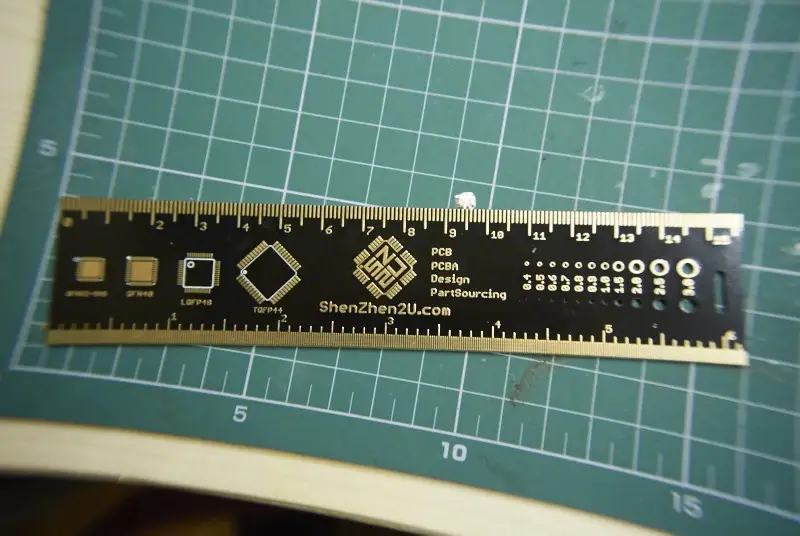

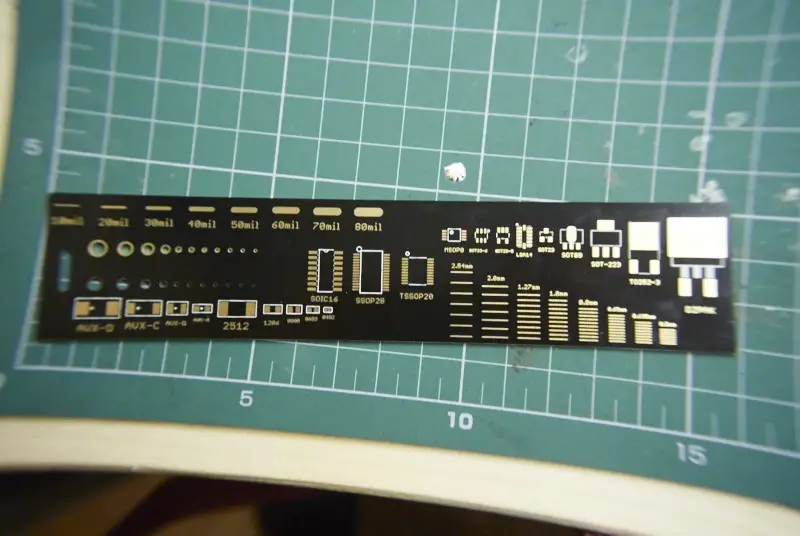

Zraven sem naročil še merilo, na katerem so nekatere velikosti čipov, debeline linij in velikosti povezovalnih otočkov. Zadeva pride prav pri načrtovanju tiskanih vezij.
DCC_decoder_V2_05 DCC_decoder_V2_04

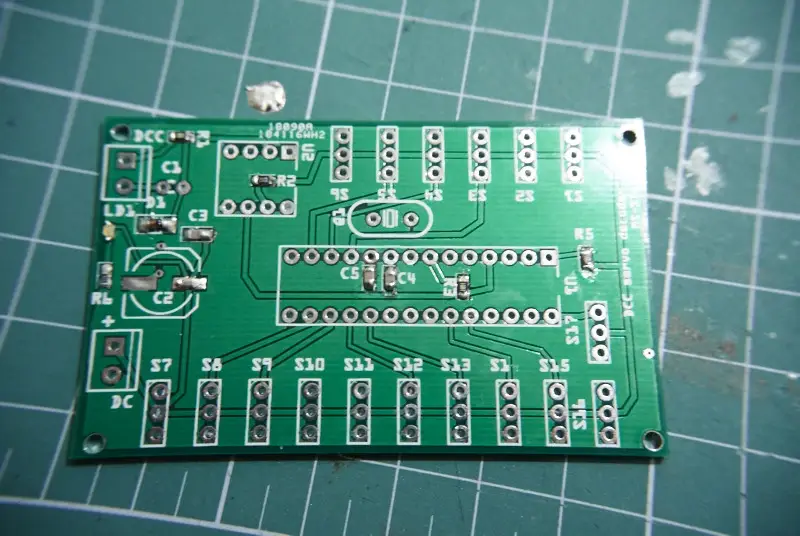

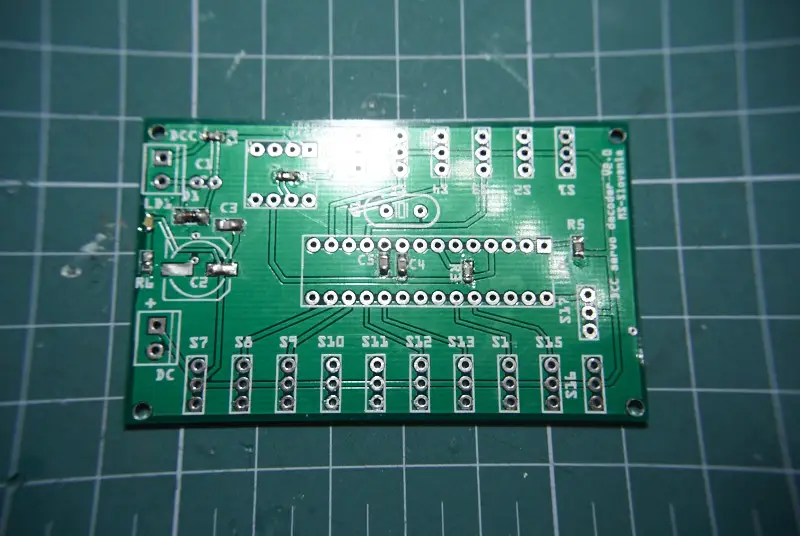

Sestavljanje sem začel z SMD elementi
DCC_decoder_V2_06 DCC_decoder_V2_07

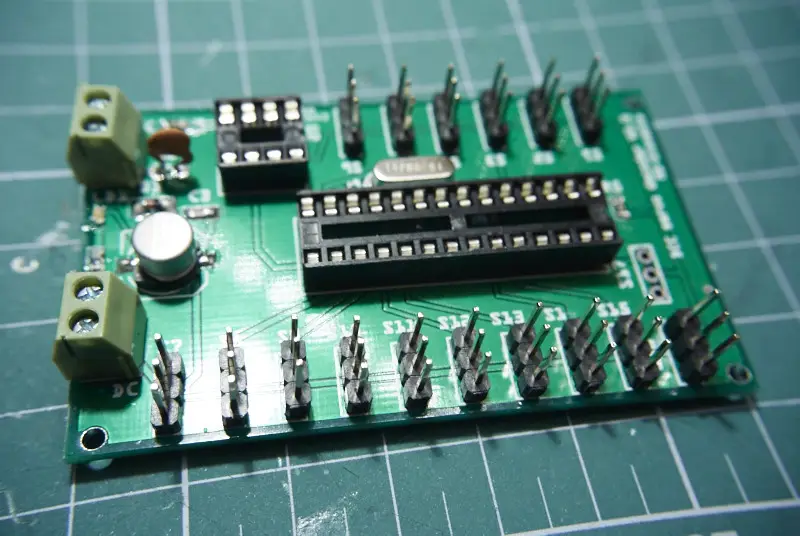

Sestavljen dekoder brez optokoplerja in mikrokontrolerja
DCC_decoder_V2_08

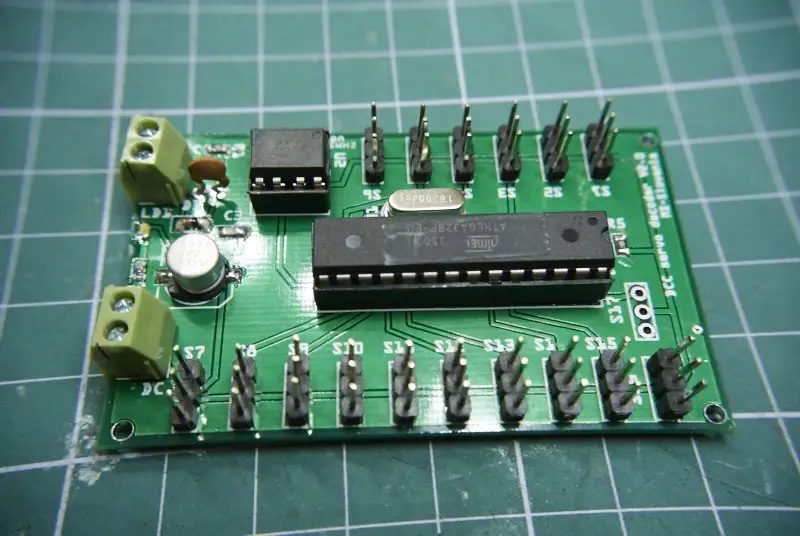

Dekoder z vsemi sestavnimi deli
DCC_decoder_V2_11

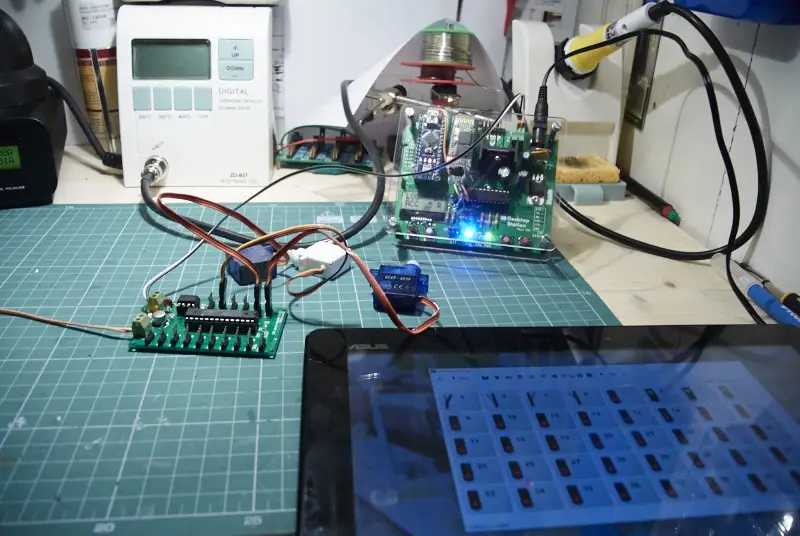

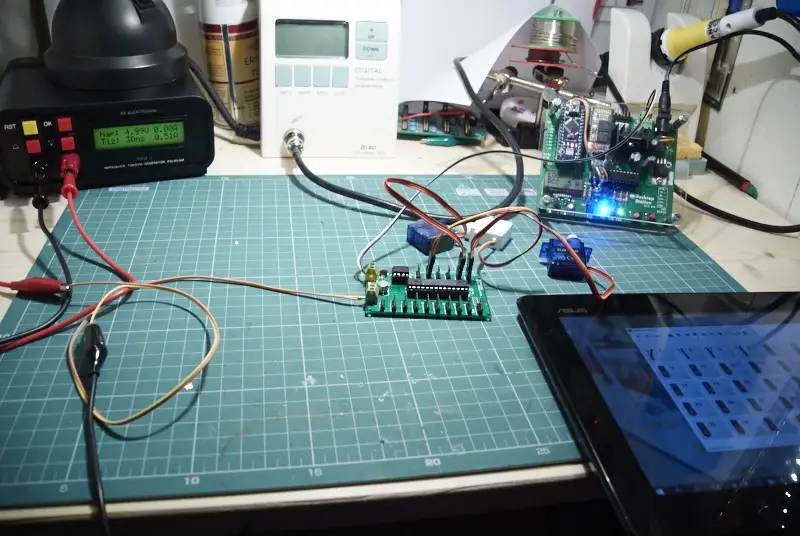

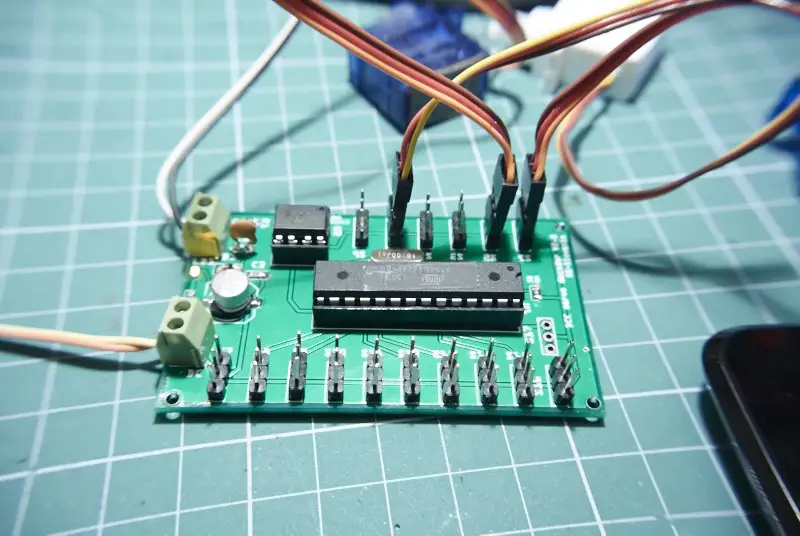

Testiranje dekoderja
DCC_decoder_V2_12 DCC_decoder_V2_14 DCC_decoder_V2_13

Še video testiranja
