Izdelava ročnega upravljalnika za DSMain R5

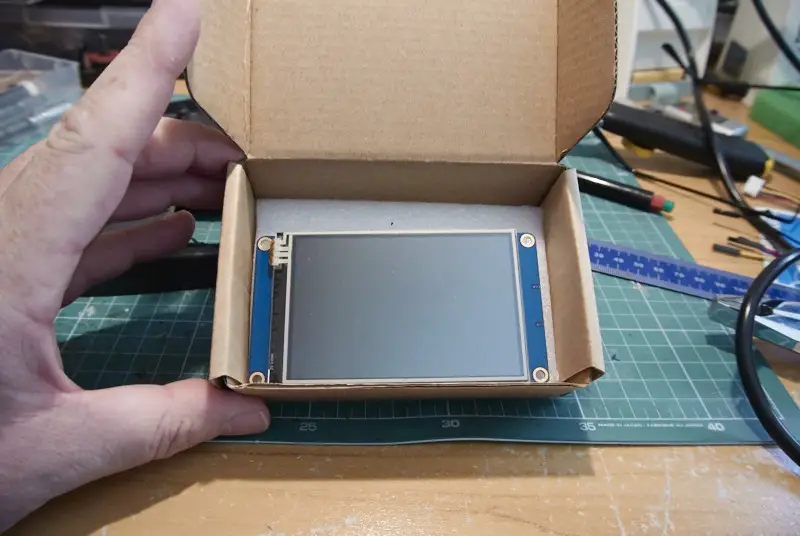

Pred časom sem nabavil 3.5″ ekran občutljiv na dotik. Ekran sem kupil pri ITEAD.
Ekran ima ločljivost 480 x 320 px.
rocni_upravljalec_05

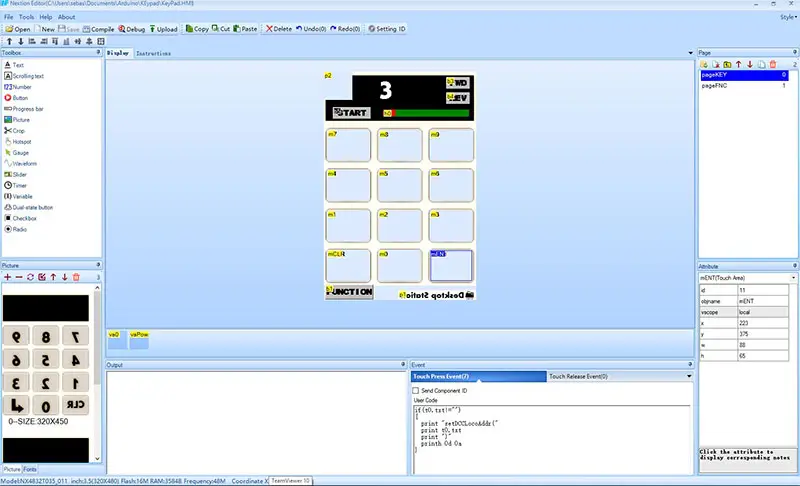

Vmesnik se naredi z njihovim programom. Za nalaganje kode na ekran potrebujemo še USB-TTL kabel, ali pa SD kartico.

program

Vmesnik, katerega trenutno uporabljam je od prijatelja z Japonske. On je naredil možnost upravljanja lokomotive in njenih Funkcij. Jaz trenutno pripravljam novo verzijo, na kateri bo mogoče poleg lokomotive upravljati tudi kretnice.

Izdelava ohišja

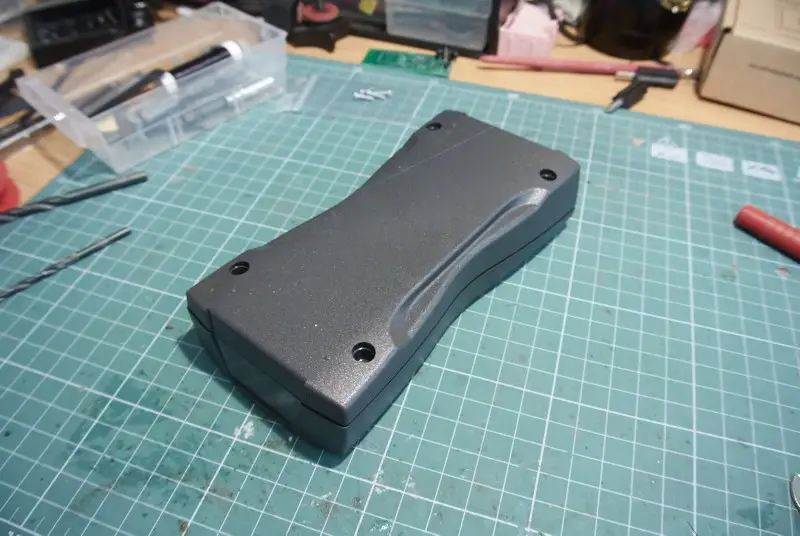

Ohišje sem kupil v Conradu.
rocni_upravljalec_01

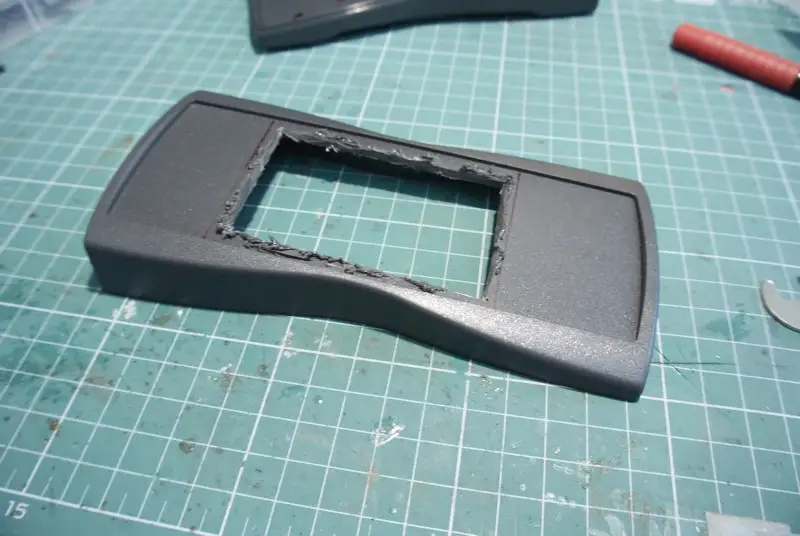

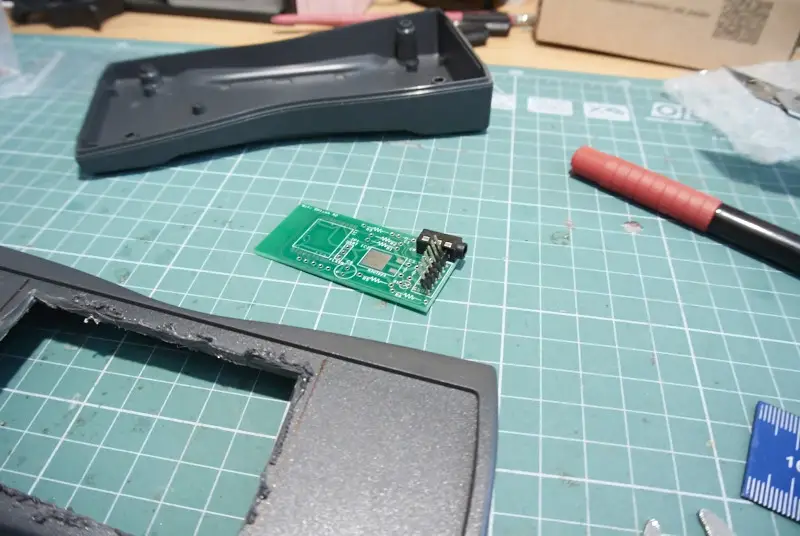

Najprej je bilo potrebno izrezati odprtino za ekran na sprednji strani.
rocni_upravljalec_02rocni_upravljalec_03

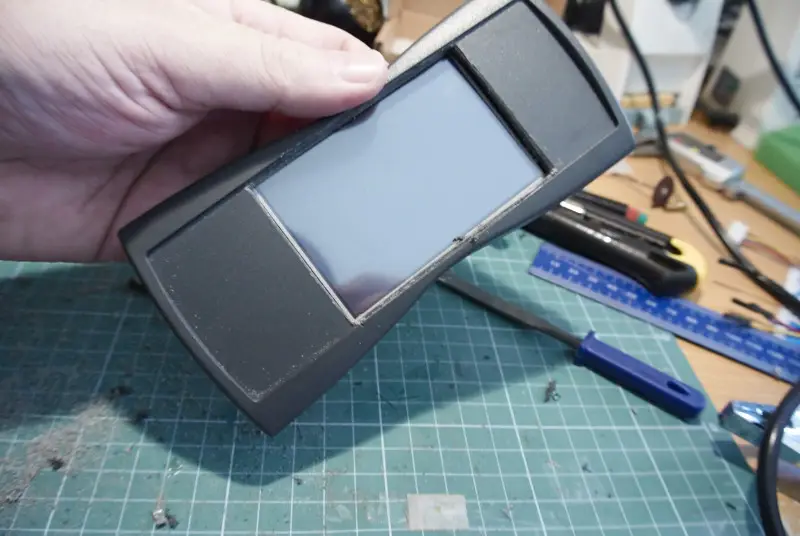

Testiranje
rocni_upravljalec_06

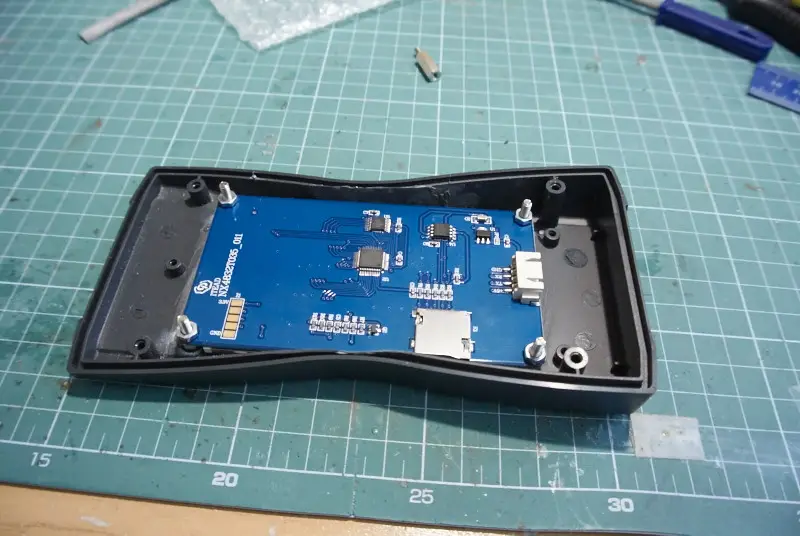

Montaža ekrana v ohišje
rocni_upravljalec_08

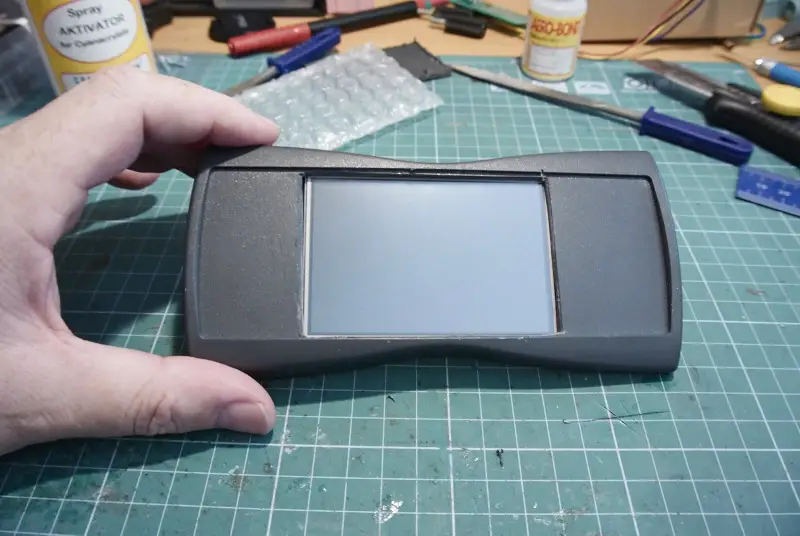

Ekran je pritrjen v ohišje
rocni_upravljalec_09

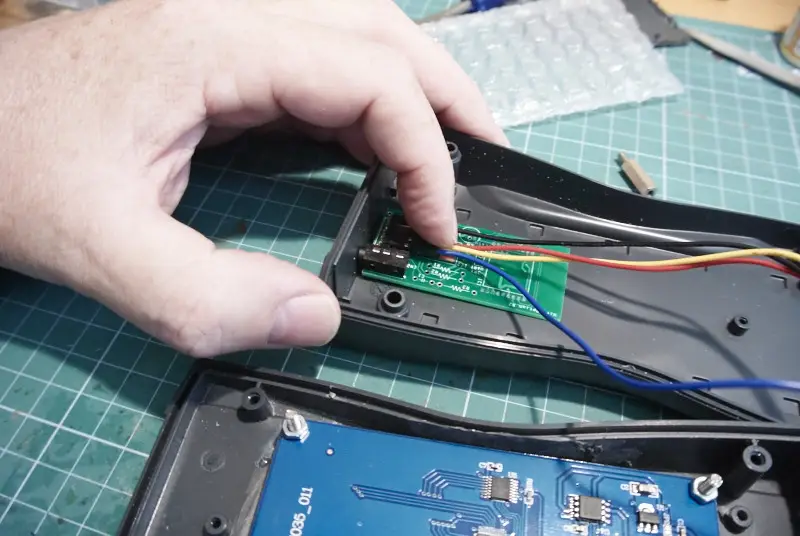

Montaža ploščice z konektorjem za povezavo z DSMain R5

rocni_upravljalec_10

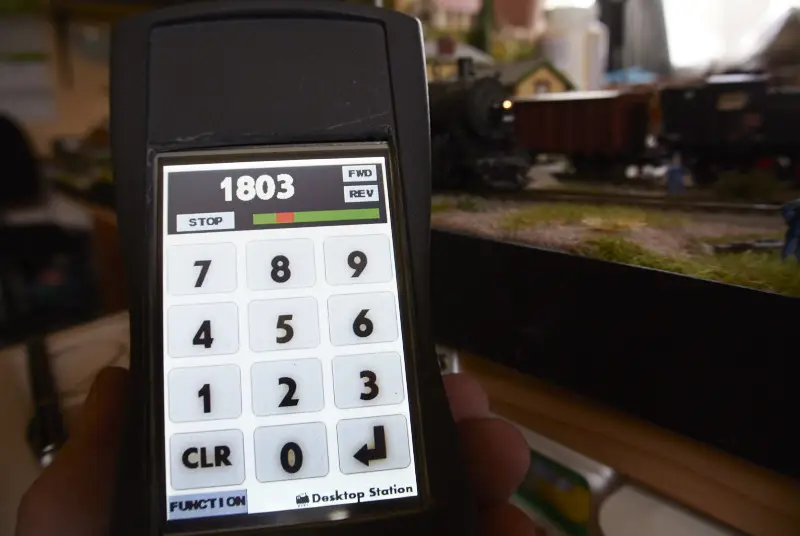

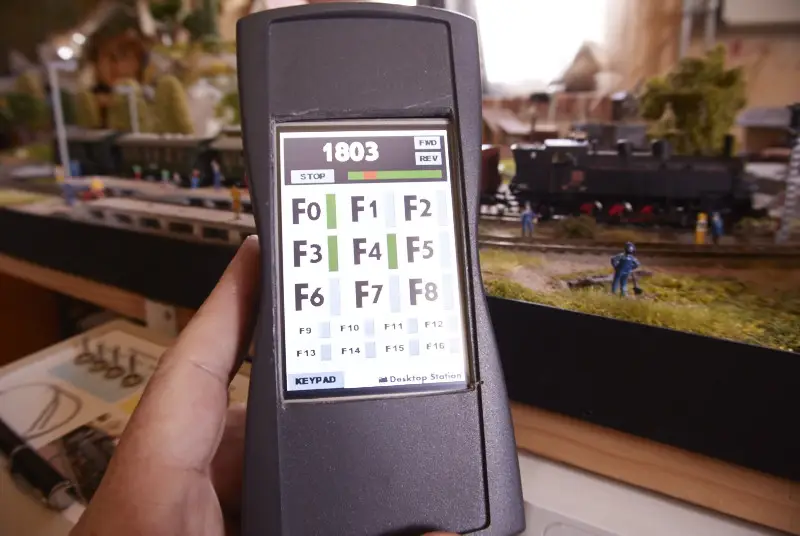

Prvi test na maketi
rocni_upravljalec_13 rocni_upravljalec_14


Prikaz delovanja
