V Juretovo lokomotivo – B unit 23 sem vgradil dva DCC dekoderja. Motorni dekoder je Zimo MX630, zvočni dekoder je Soundtraxx Tsunami2. Razlog za uporabo 2 dekoderjev je v programu, ki ga Jure uporablja za vožnjo vlakov. Program LocPanel je napisal dr. Kunaver in omogoča realno vožnjo vlakov.
Priprave in merjenje za podložno ploščo. Tsunamijev dekoder je vrste PNP. Za podlogo sem uporabil 1mm stiren.
Izdelava ploščice z NEM konektorjem za Zimo dekoder. Za to možnost sem se odločil zaradi lažjega programiranja in menjave dekoderja v primeru okvare.

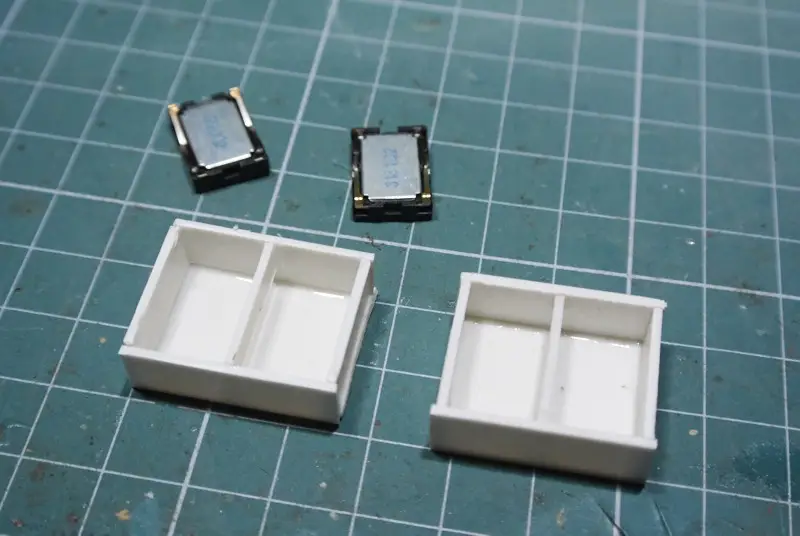

Za zvočnike sem izdelal 2 zvočni škatli, na vsaki strani lokomotive bosta vgrajena 2 zvočnika.

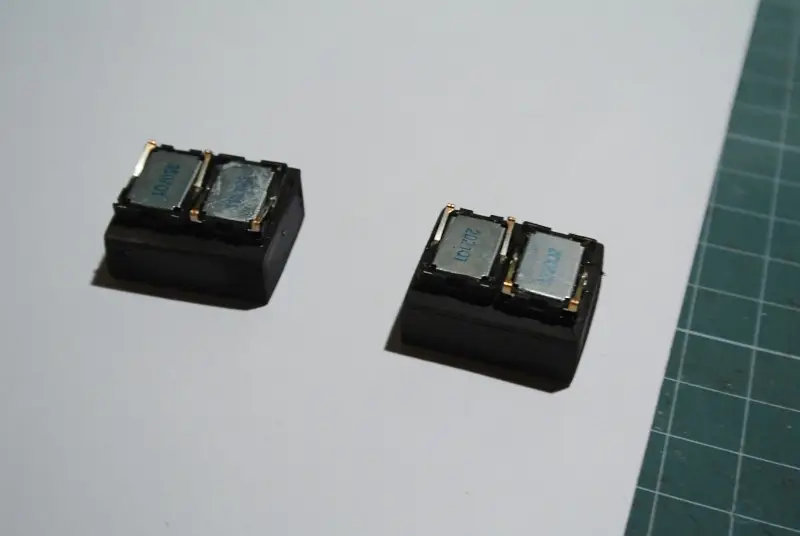

Preverjanje, če zvočni boksi pašejo na predvidena mesta.
Pobarvana boksa z zvočniki.
Ponoven test boksov pred končno vgradnjo

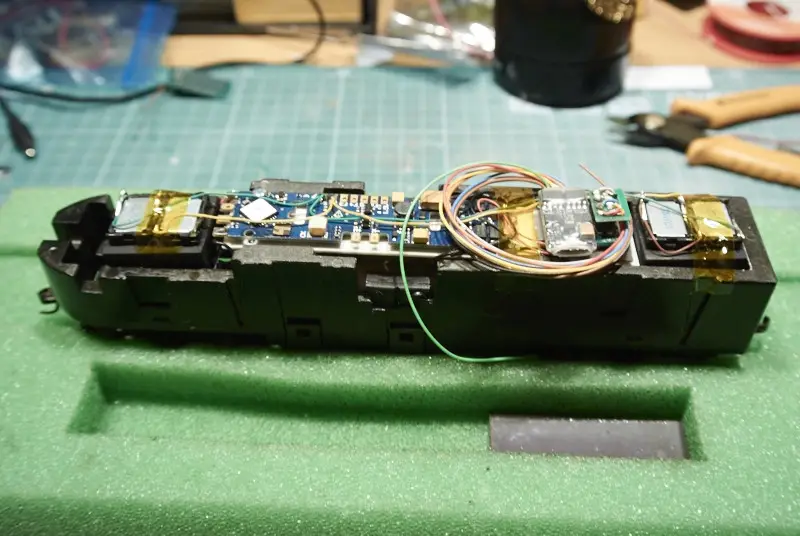

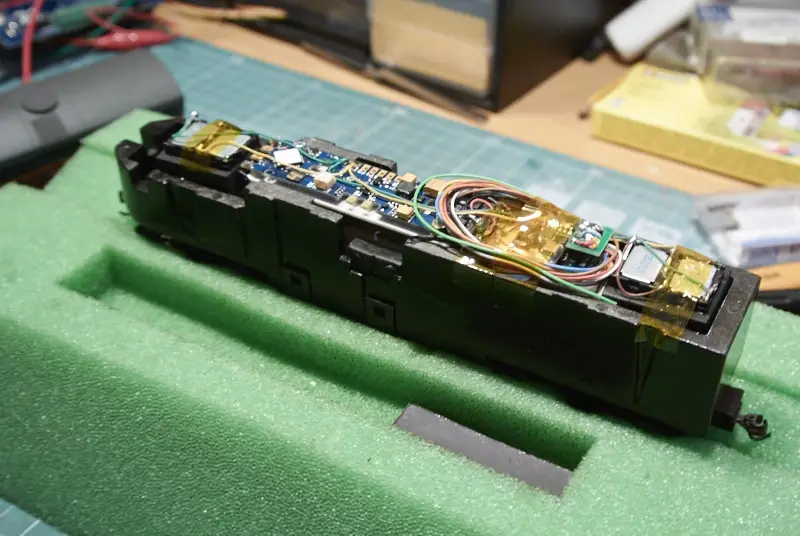

Dekoderja sta nameščena in povezana, prav tako zvočniki. Vse skupaj je potrebno še sprogramirati.
Za programiranje sem uporabil DCC++ sistem in JRMI program

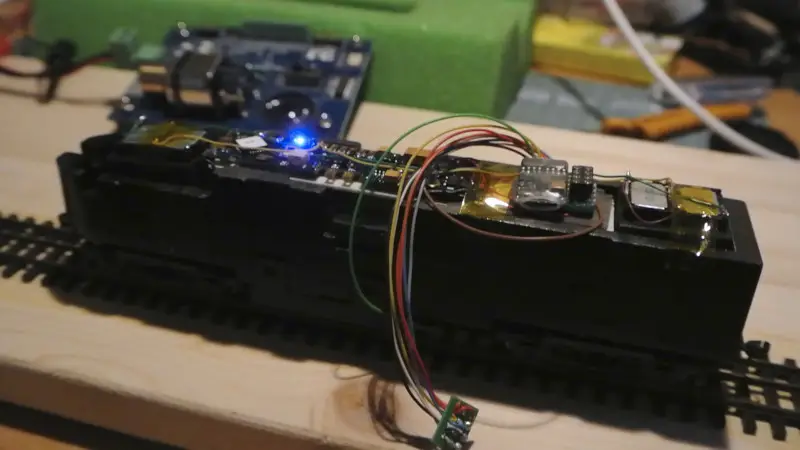

Programiranje Zimo dekoderja

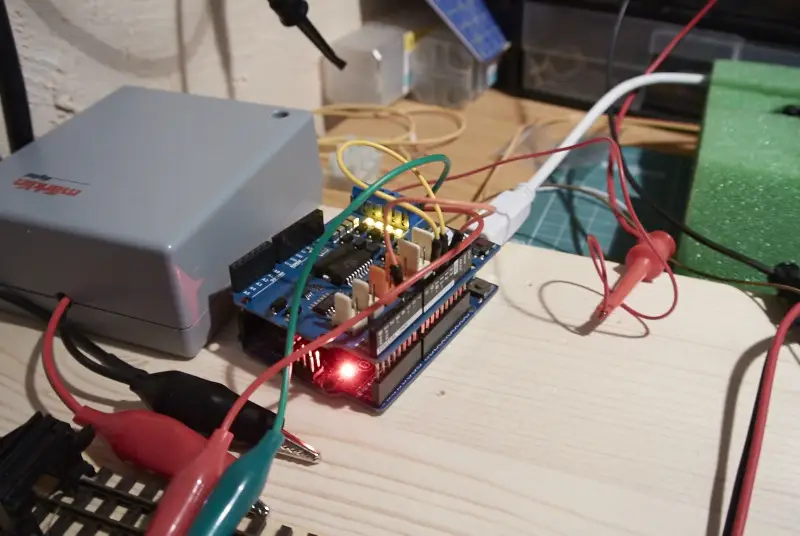

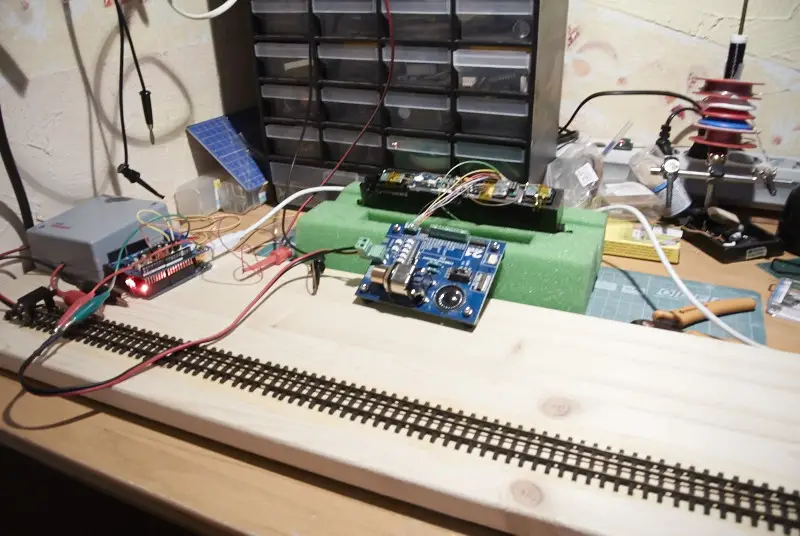

DCC++ sistem temelji na Arduino Uno in motor Shieldu

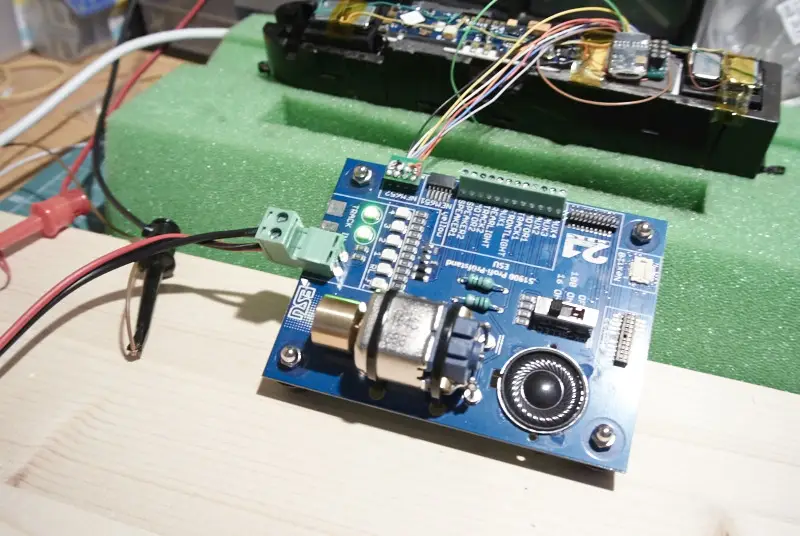

Programiranje Tsunami2 dekoderja

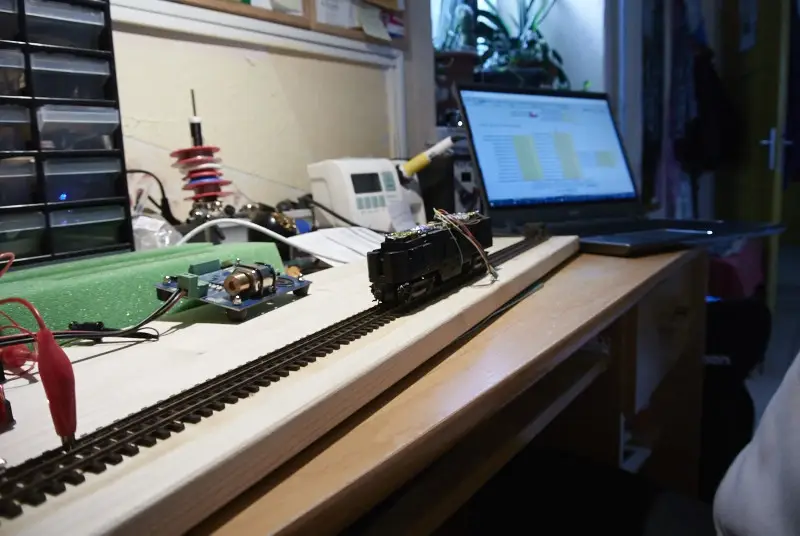

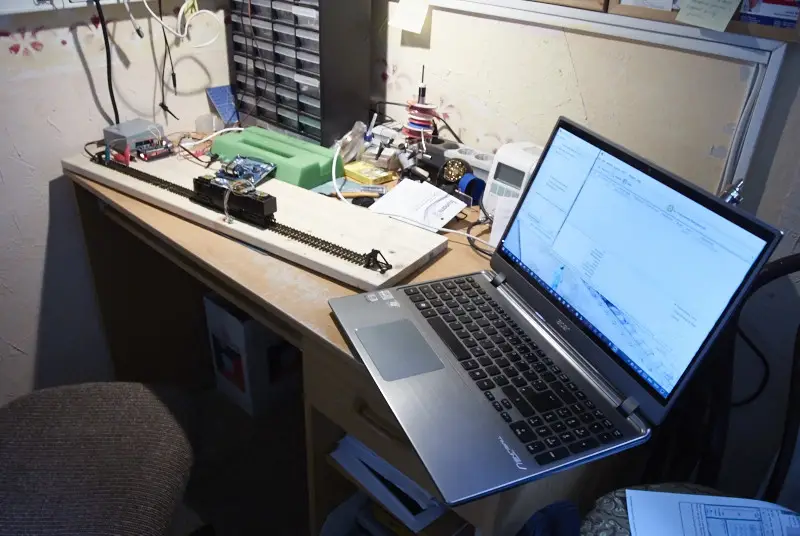

Delovni prostor med programiranjem

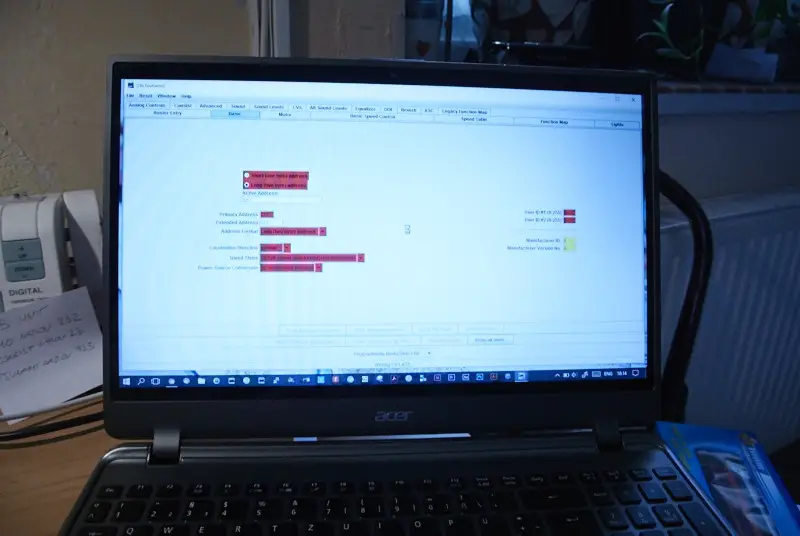

Program Decoder PRO (JRMI) med programiranjem naslova za Tsunami2

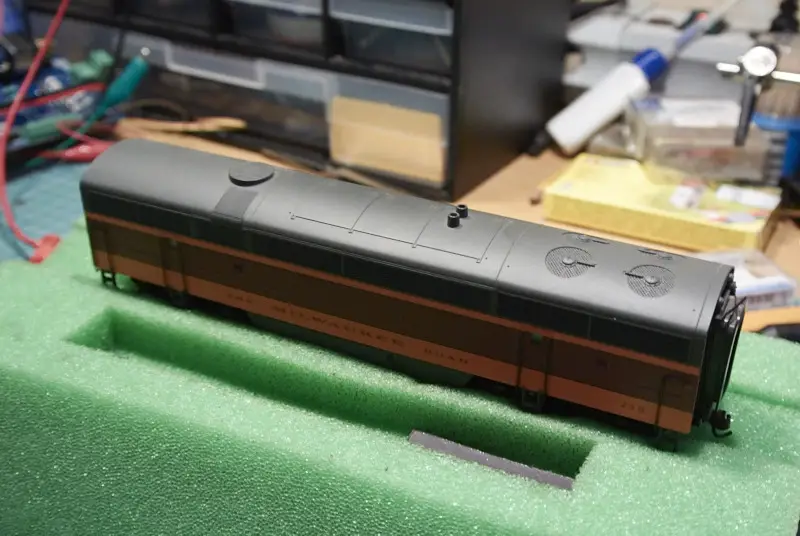

Dokončana lokomotiva

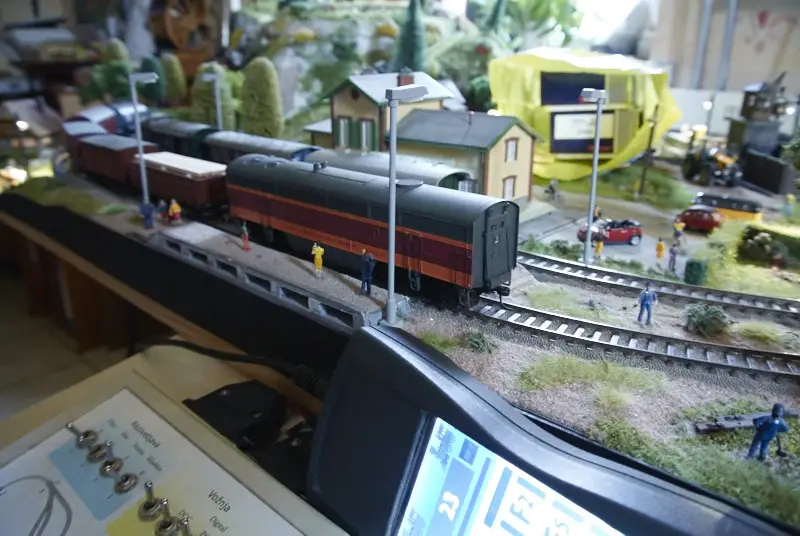

Test na moji maketi
Dokončno programiranje bo narejeno na Juretovi maketi. Razlog za to je v tem, da je ta lokomotiva ena od treh v setu in jih je potrebno umeriti.
Še video zvočnega testa
