Sestavljanje DSblueboxa

Yaasan mi je na test sem poslal DSbluebox. DSbluebox je namenjen branju in pisanju CV-jev v DCC dekodrje.

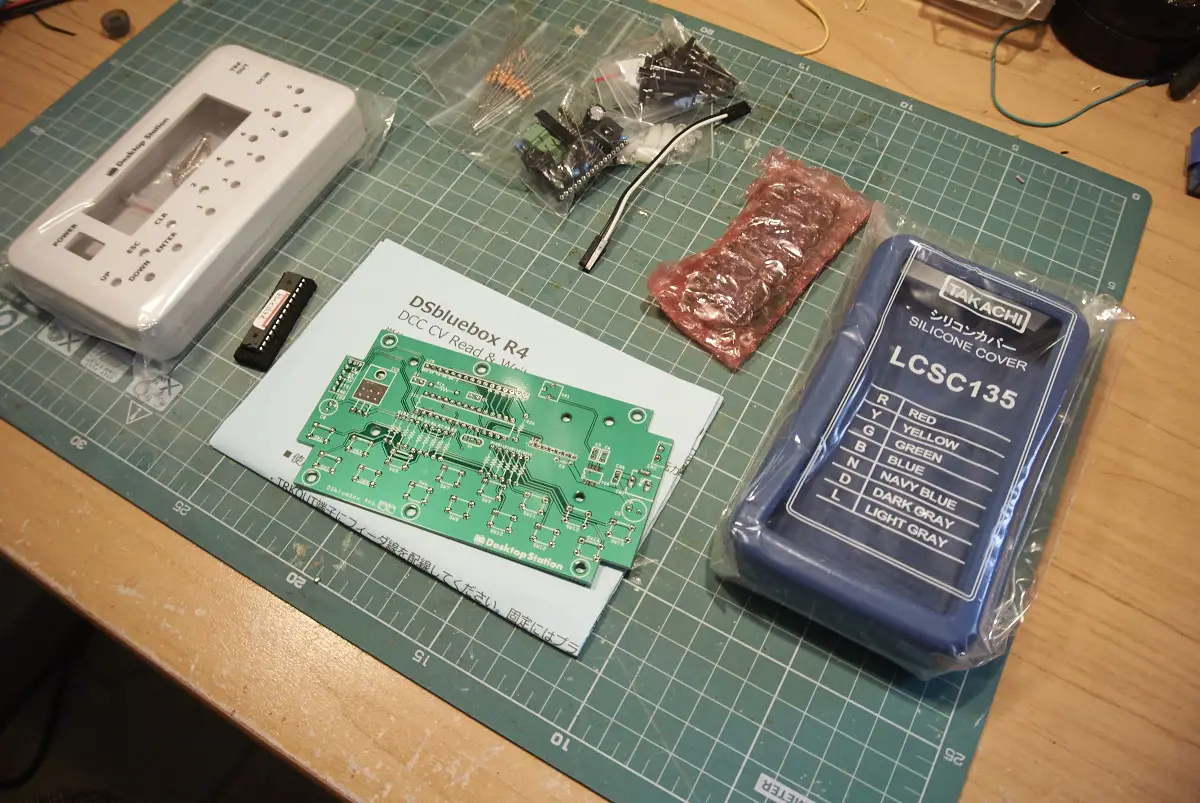

V kompletu prejmete vse elektonske sestavne dele in ohišje. Tiskano vezje je dvoslojno, na ohišju so narejene vse odprtine. Prav tako so na ohišju vse tiskane oznake.

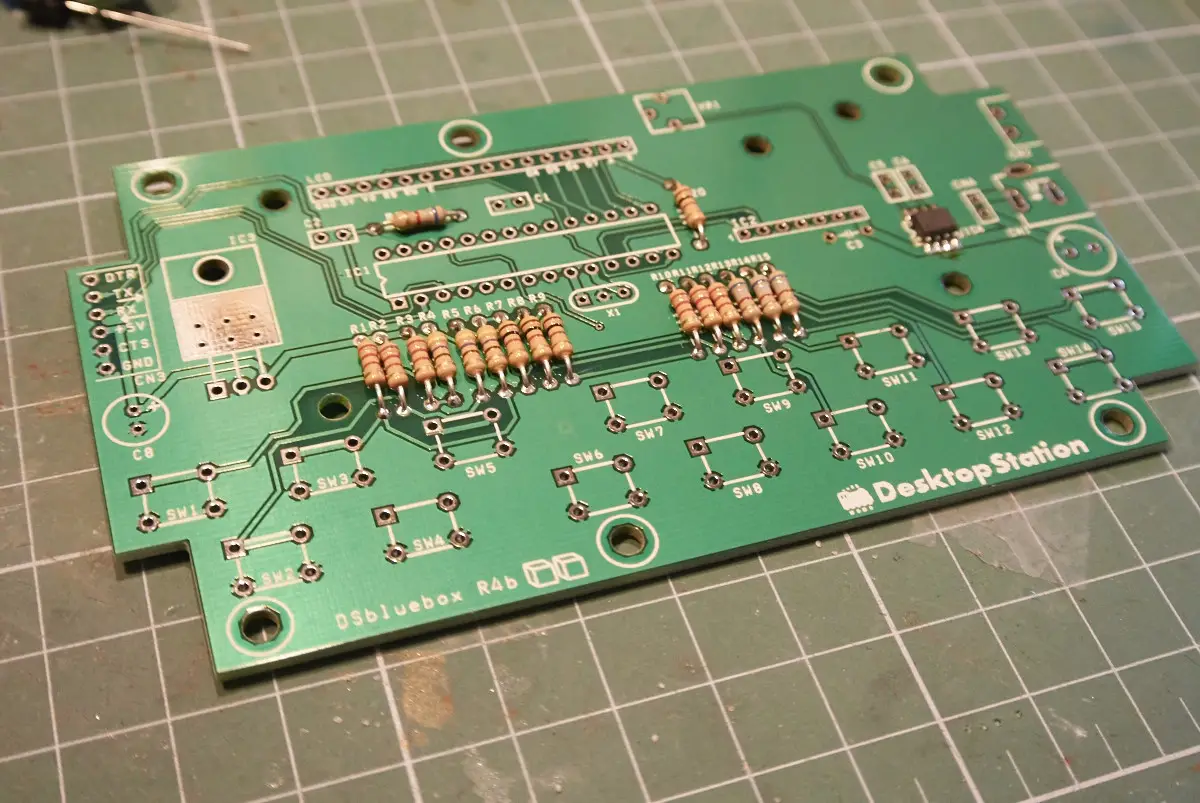

Sestavljanje sem začel z SMD čipom, ter nadaljeval z upori

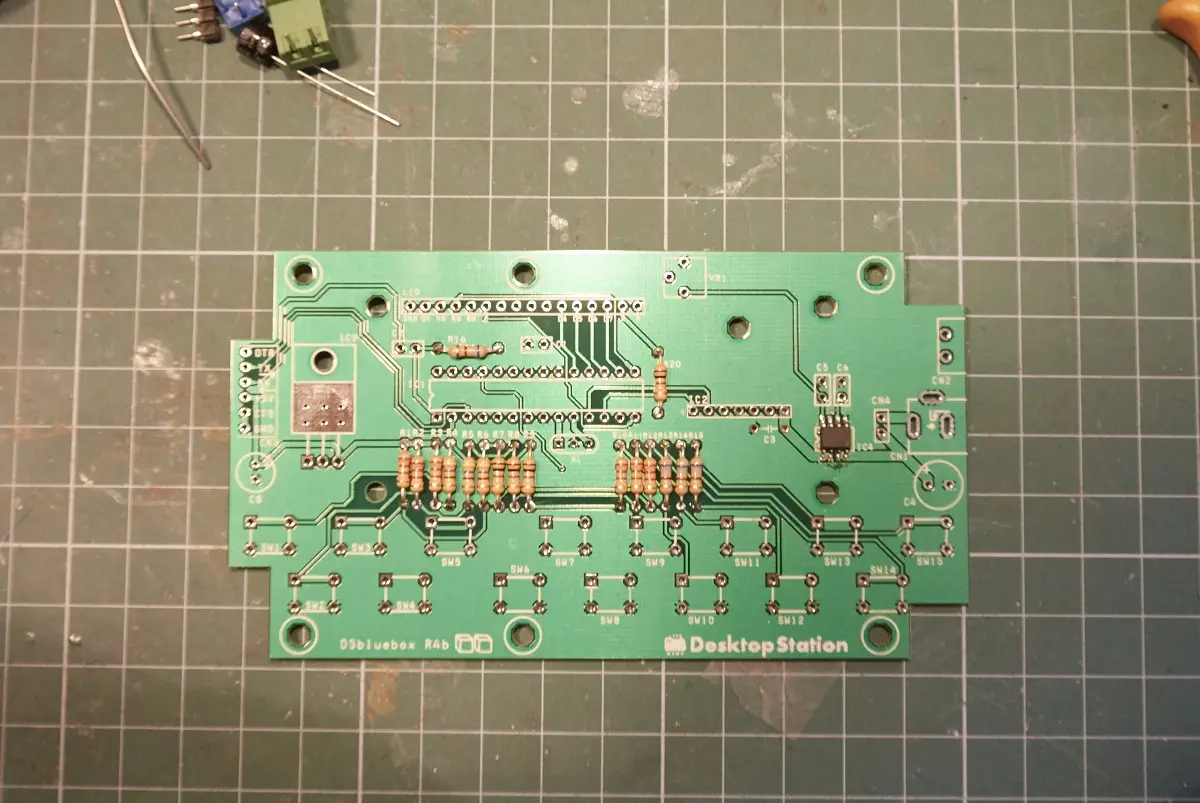

Sestavljeno vezje brez displeja in povezave na stikalo

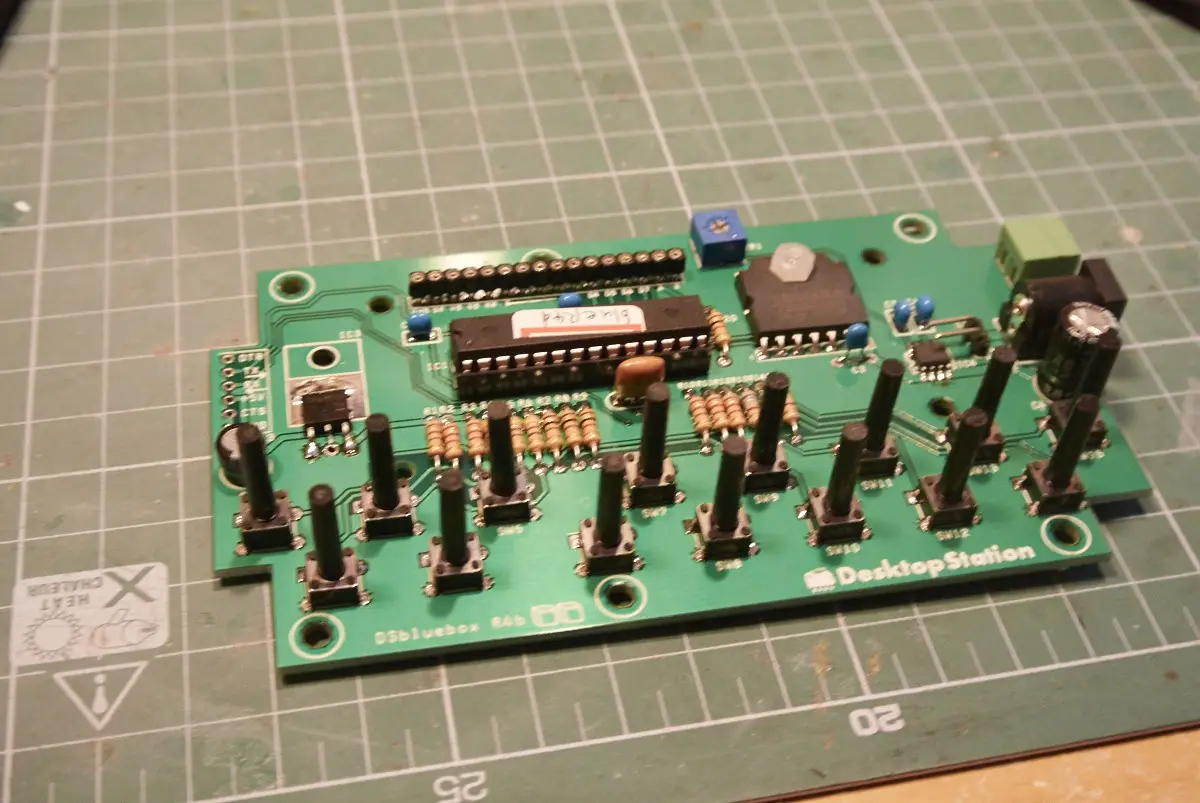

Montaža konektorja ter nosilcev displeja

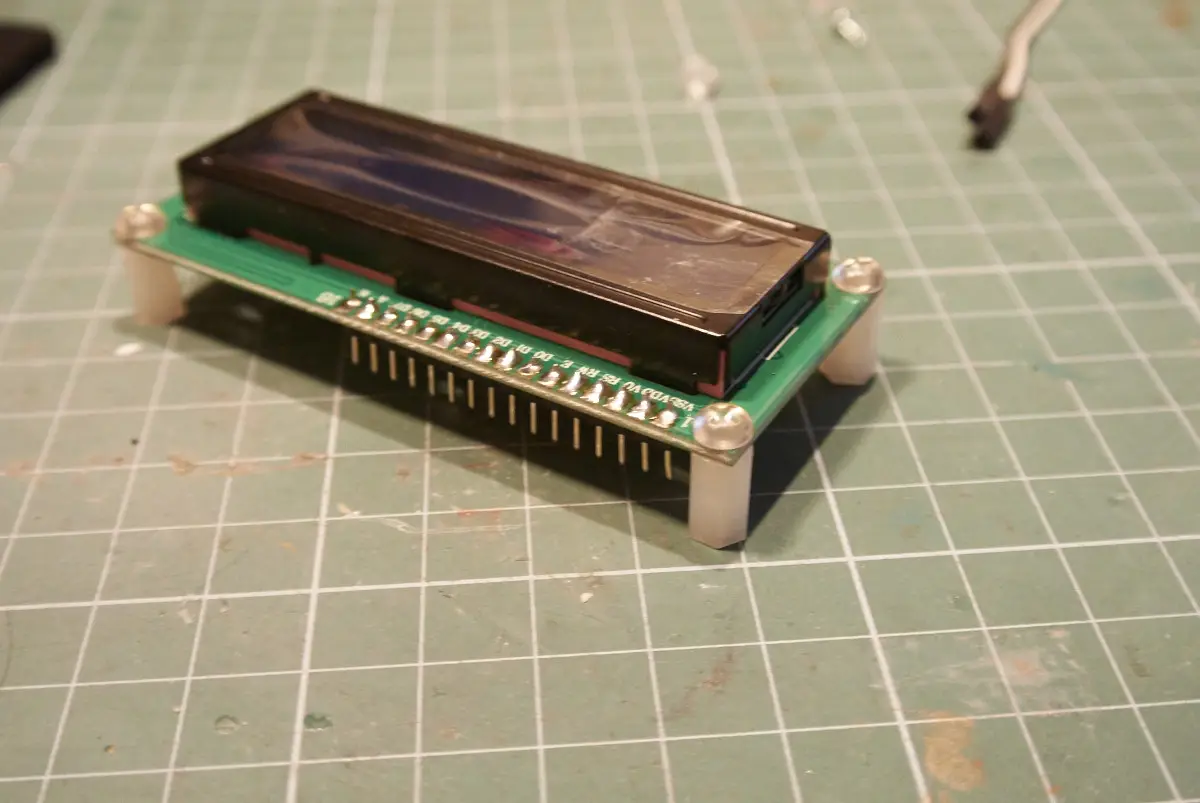

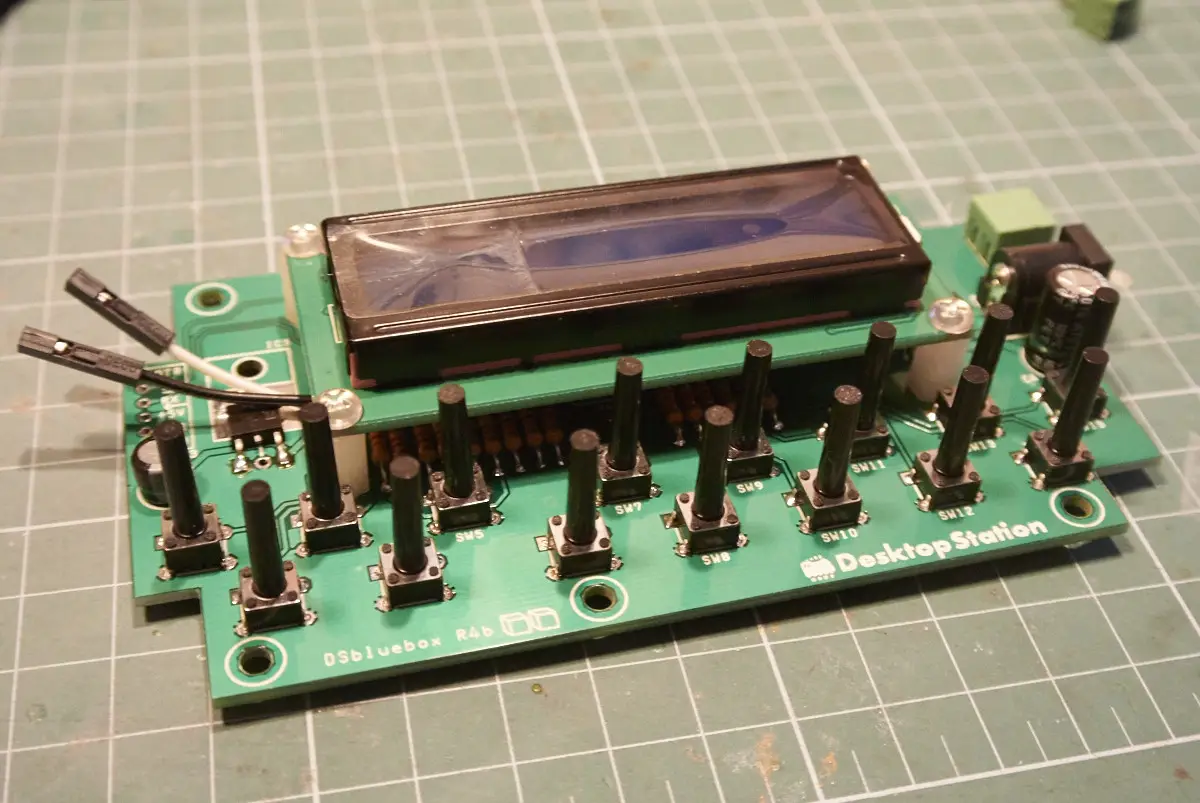

Displej je pritrjen na glavno tiskano vezje, pod displejem je kabel do stikala

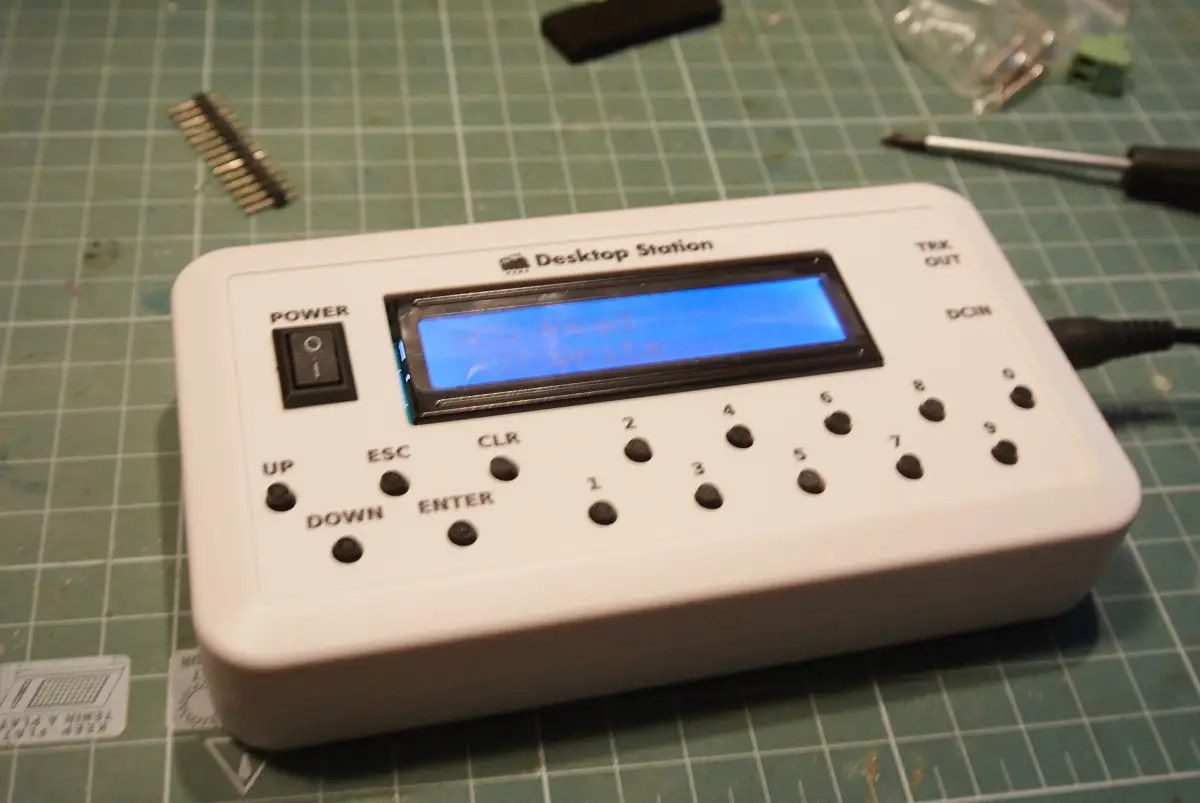

Montaža v ohišje in prvi test

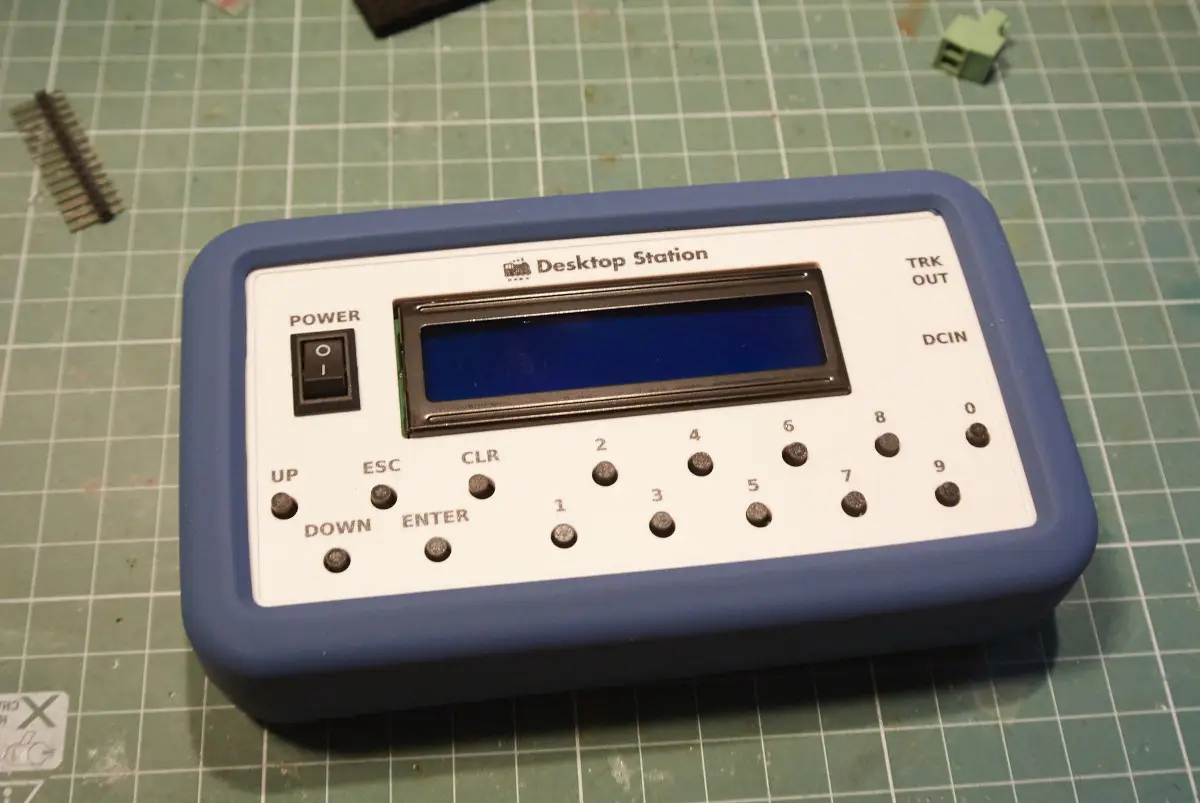

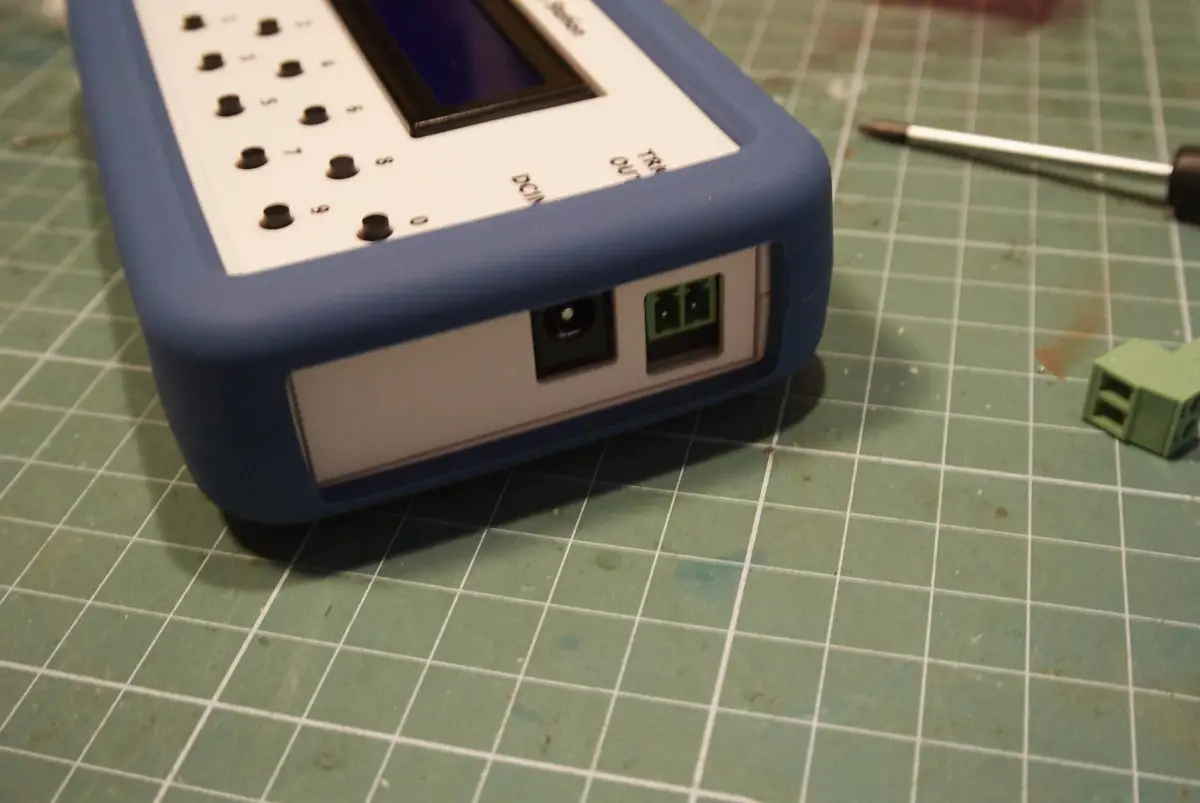

Zaprto ohišje oblečeno v modro gumo

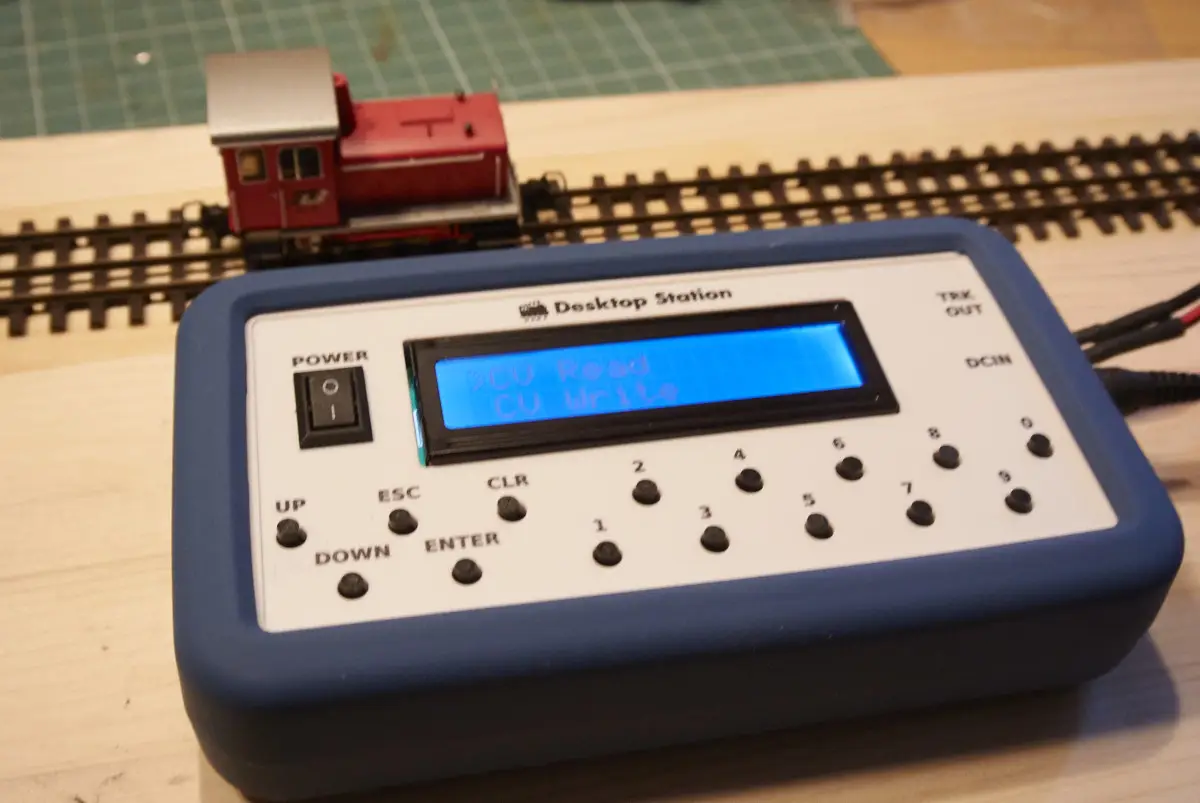

Prvi test z lokomotivo
