S88 feedback modul kot kit

Pred časom sem objavil, da lahko Arduino uporabimo tudi kot modul zasedenosti tira. Več o začetku lahko preberete tukaj.

Sedaj pa mi je uspelo dokončati modul, za katerega sem dal narediti tudi tiskana vezja.
Modul deluje trenutno z reed stikali ali foto elementi. Razvijam pa dodatek k modulu, ki bo vezan na sam tir, tako imenovan tokovni odjem.

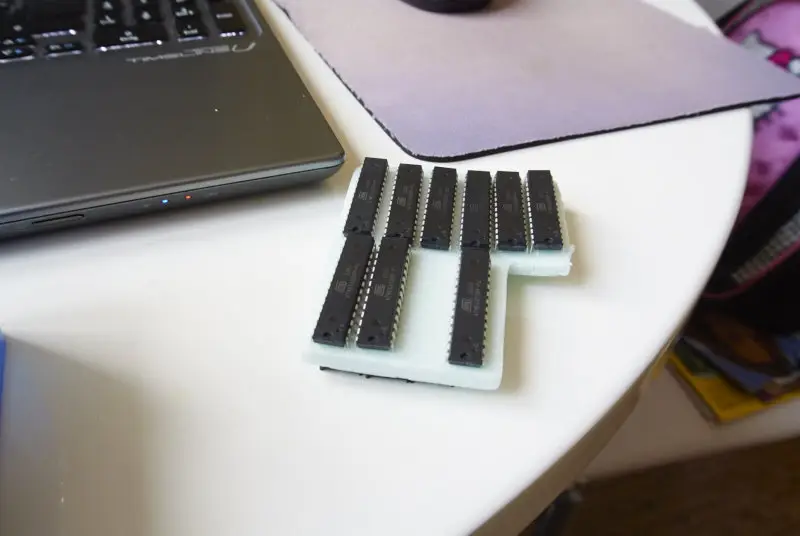

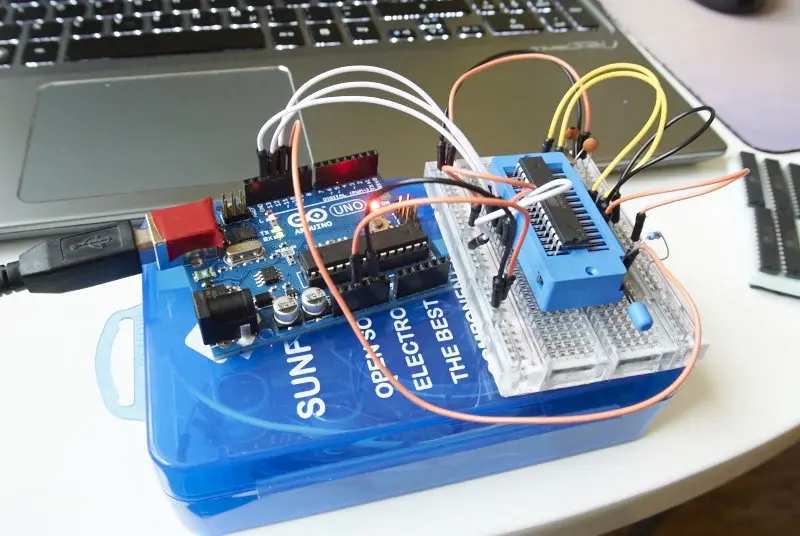

Programiranje mikrokontrolerjev
S88_feedback_kit_01
S88_feedback_kit_02

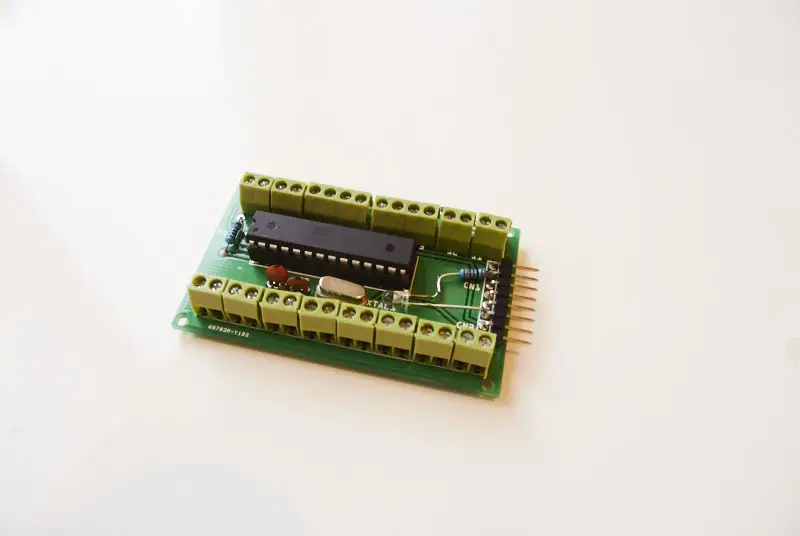

Sestavljen modul, to je prva verzija, na kateri še ni bila predvidena LED dioda za prisotnost napajanja.
S88_feedback_kit_03

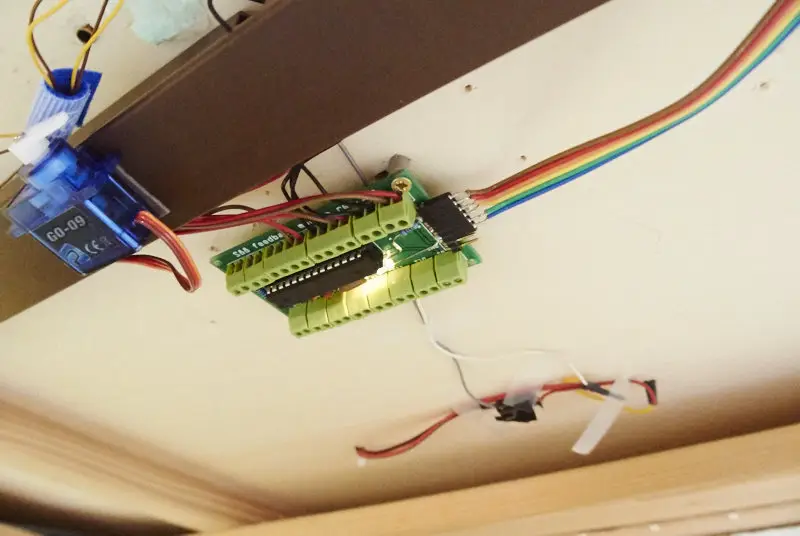

Modul na maketi
S88_feedback_kit_04

Povezava z DCC/MM2 Sheildom
S88_feedback_kit_05

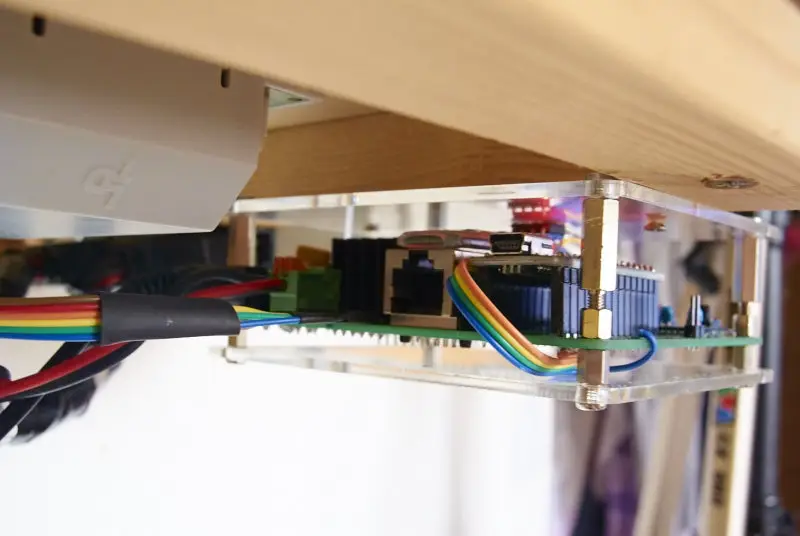

Povezava z DSmain R2
DSmain+BT_mod11

Gerber datoteke za tiskano vezje

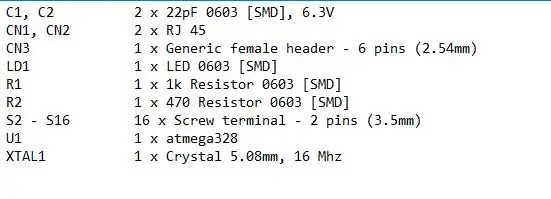

Seznam materiala
