Ožičenje makete in elektronike

Ko so bili nosilci za servo motorje izdelani, sem se lotil vgradnje pogonov na maketo. Prav tako sem pripravil tudi nekaj povezav zasedenosti tirov ter ostalih povezav.

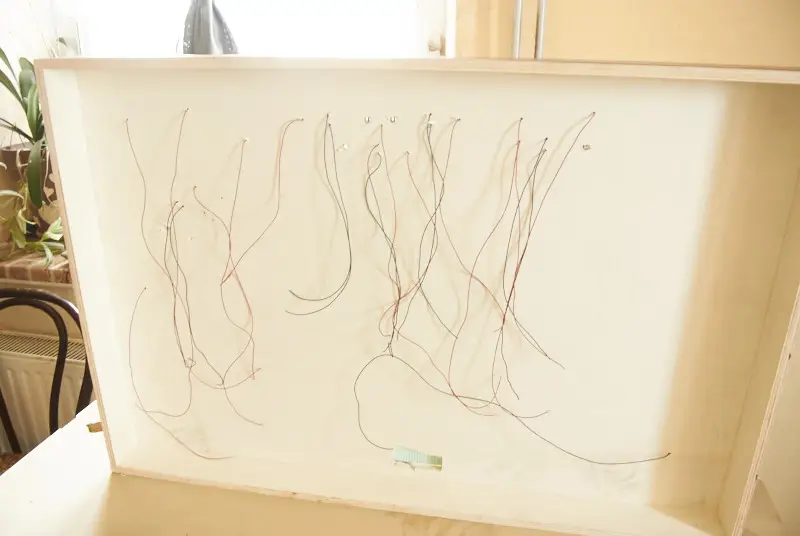

Maketa pred vgradnjo pogonov. Žice katere so na maketi so za povezavo src kretnic, kretnic in povezave za zasedenost tirovElektrika_08

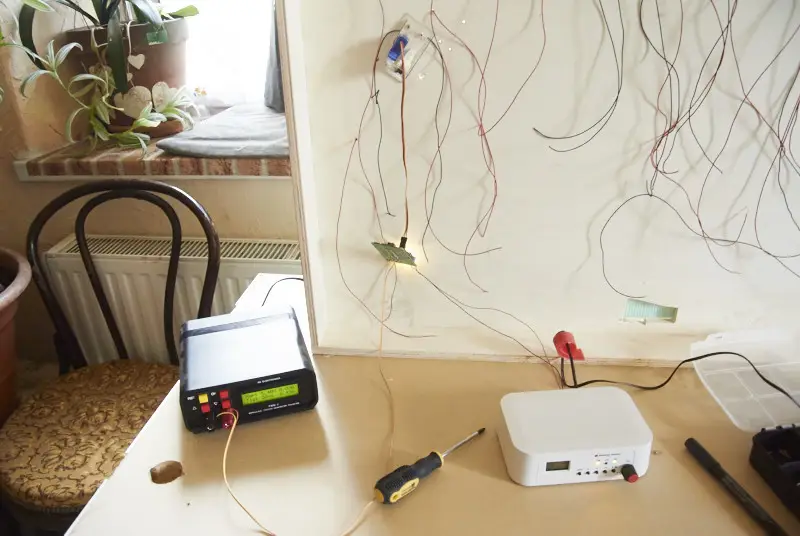

Vgradnja pogonov, ko je bil pogon vgrajen, sem ga takoj stestiral in nastavil pomike servo motorjevElektrika_10

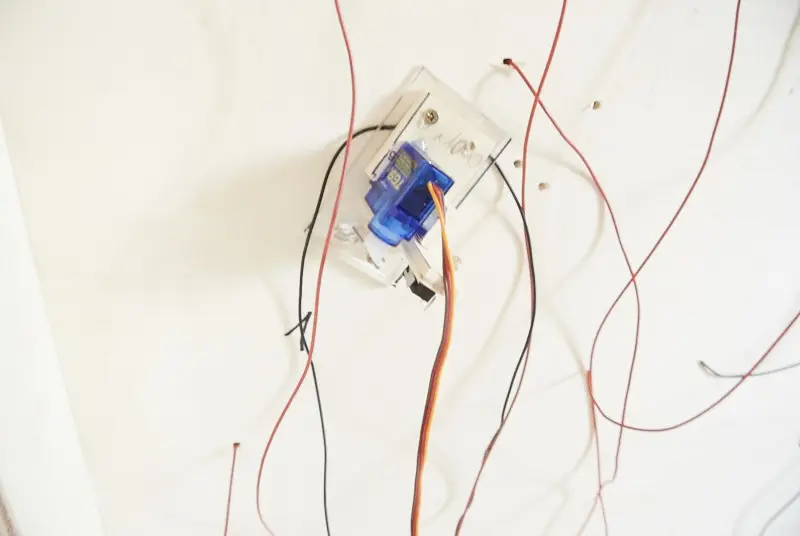

Po testu je potrebno povezati srce kretnice na sredinski kontakt stikalaElektrika_11

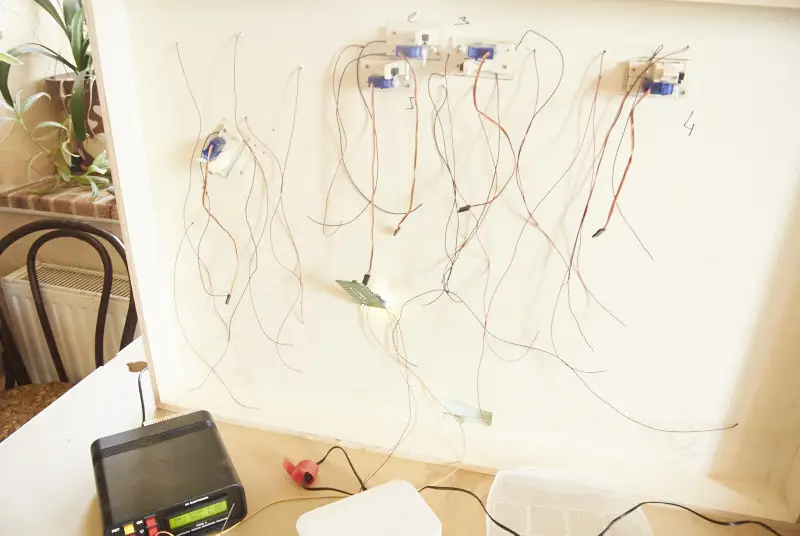

Vsi pogoni na spodnji strani so vgrajeni. Povezati je potrebno še stikala na pogonihElektrika_13

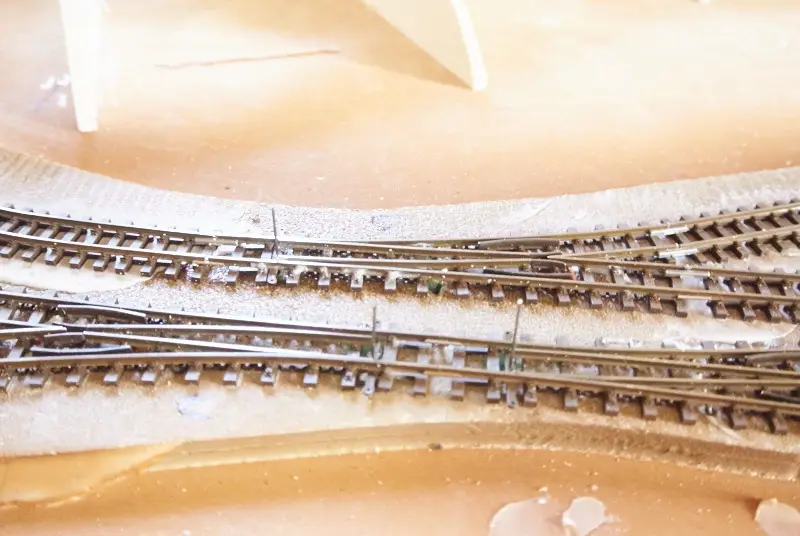

Povezave z pogona na kretnico, pred rezanjemElektrika_16

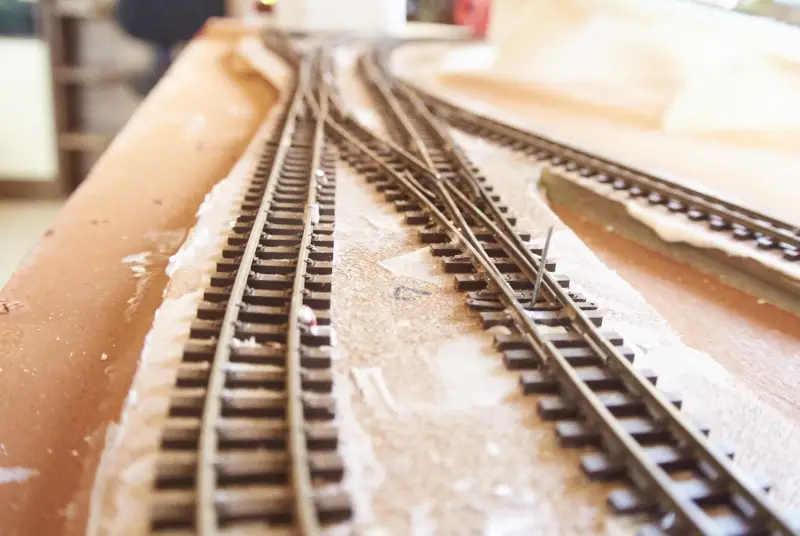

Elektrika_17

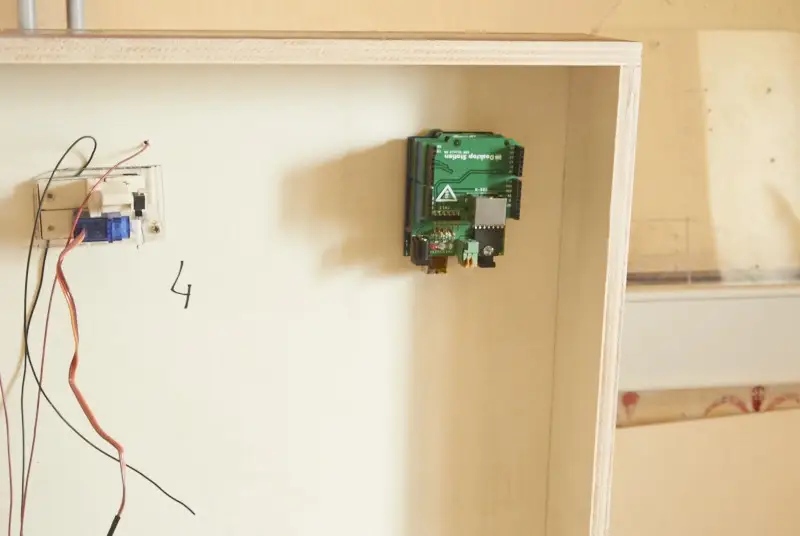

Prostor za Arduino UNO z DCC/MM2 Shieldom in S88 ShieldomElektrika_19

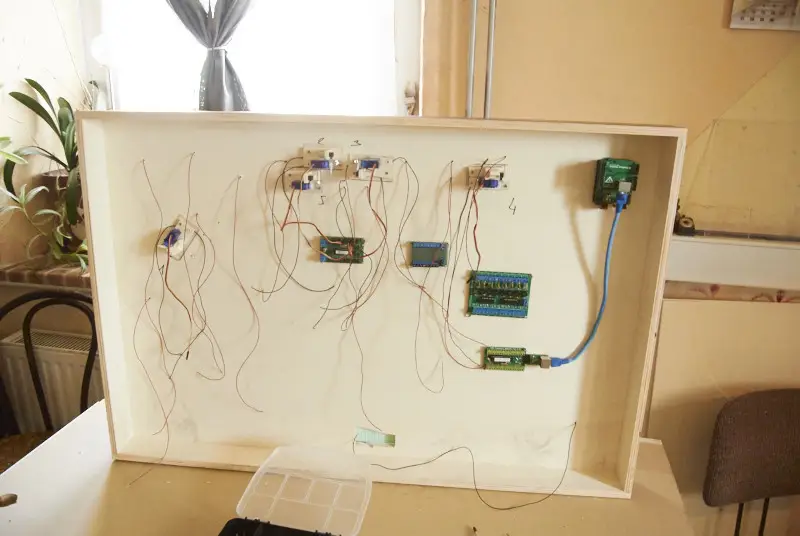

Elektronika zasedenosti tirov in DCC servo dekoderElektrika_20

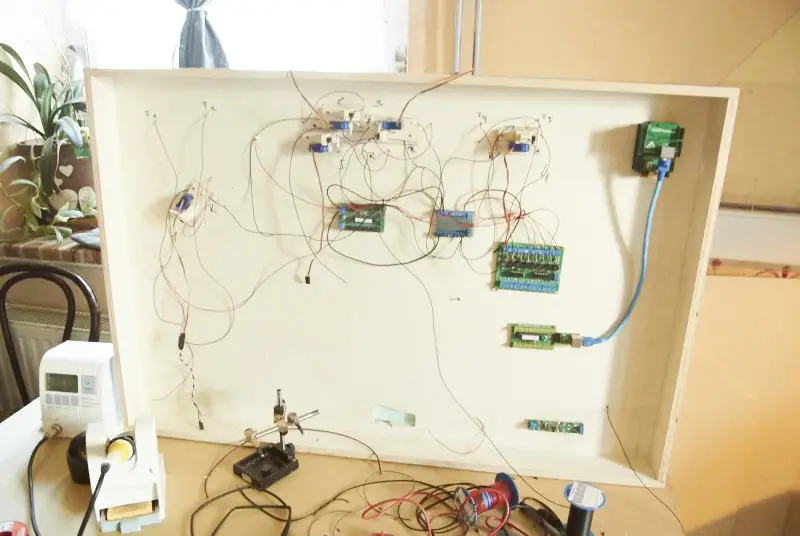

Vgajen je tudi 5V regulator za dekoder in module zasedenosti tirov. Na sliki manjkata še 12V napajalnik in en modul zasedenosti tirovElektrika_22

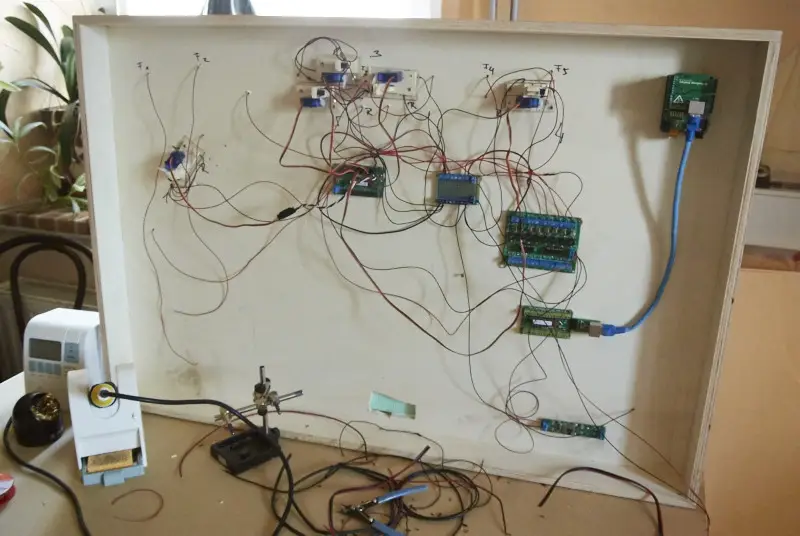

Hm, le kam gre kakšna žica?Elektrika_23

Prvi testi
Testiranje_02 Testiranje_03 Testiranje_04 Testiranje_05 Testiranje_06 Testiranje_07

Sedaj sledi temeljito testiranje vožnje vlakov, sestavljanje dodatnega modula zasedenosti in vezava vseh modulov. Ko dobim manjkajoče kretnice, tire in servo motorje, bom nadaljeval z zgornjim delom.
