Modelne železnice, DCC elektronika

Elektronika

Uspel sem povezati vso elektroniko, ki bo na maketi. Prav tako, sem naredil priključke za DSmain.

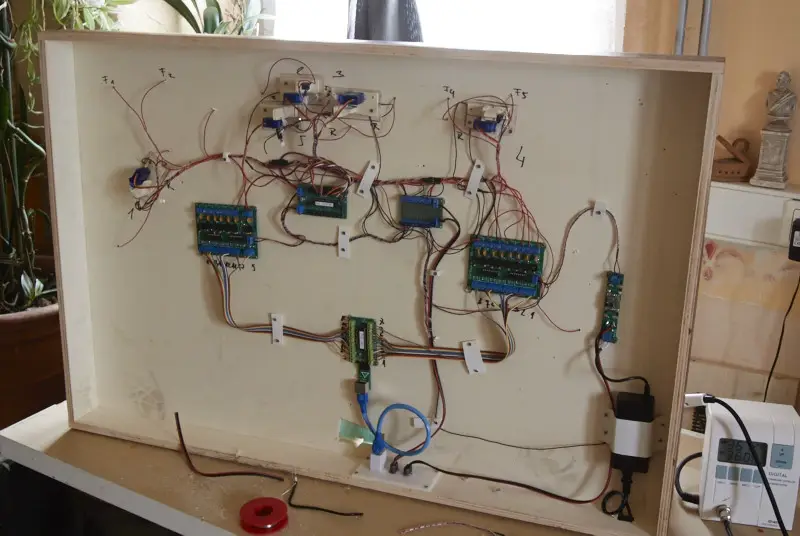

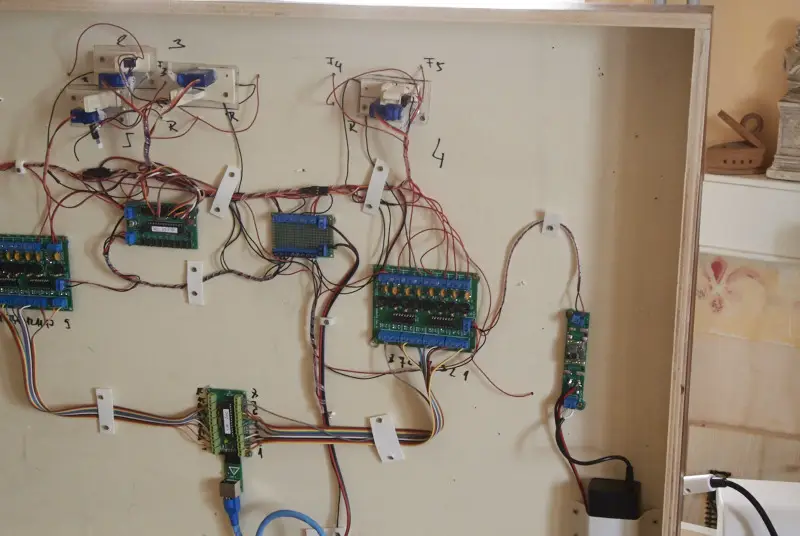

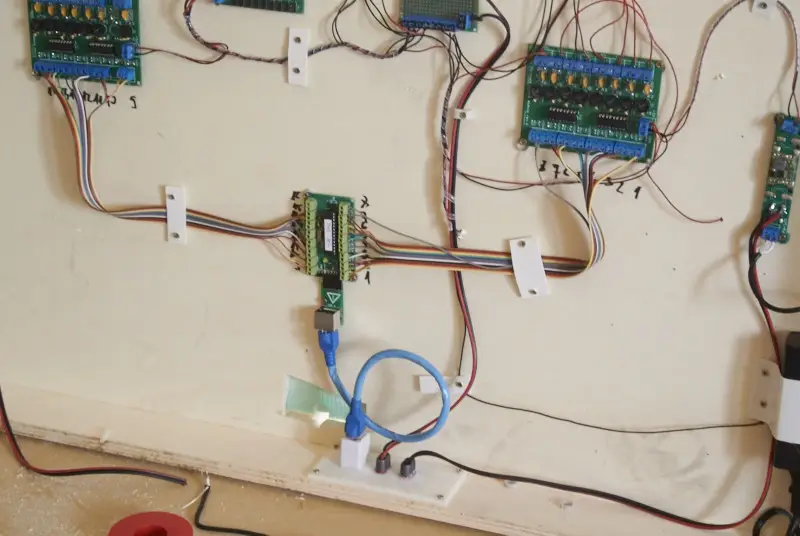

Elektronika je povezana. Manjkajo edino povezave feedback modula in mrtvih tirov.elektrika_24

elektrika_25

elektrika_26

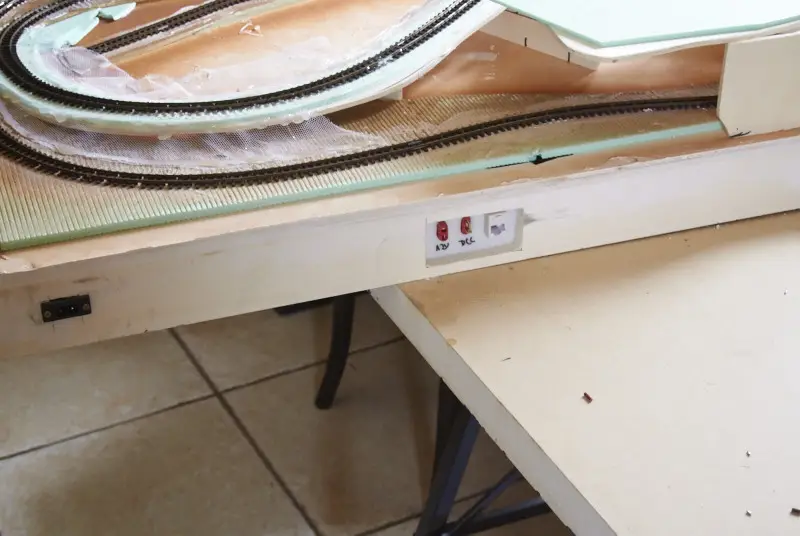

Na zadnji strani sem naredil ploščo na katero sem pritrdil S88N priključek, ter 12V DC in DCC priključka. Na desnem delu je priključek za 220V (na sliki je na levi strani)
elektrika_27

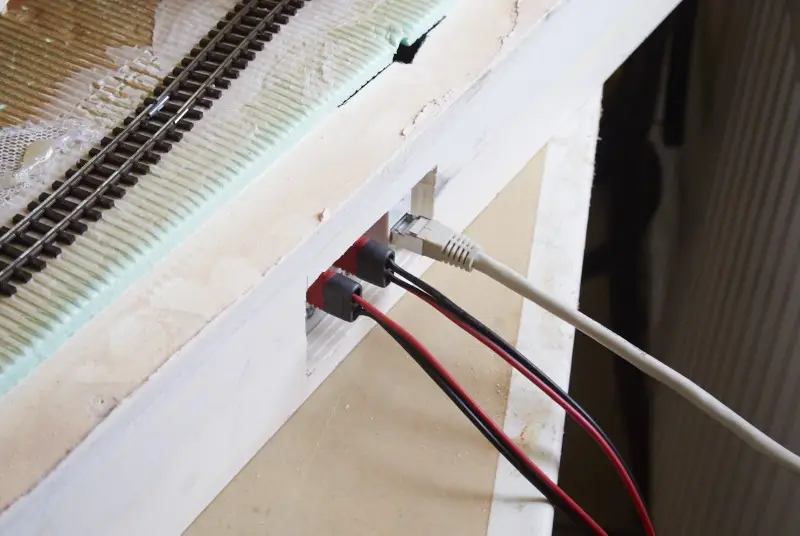

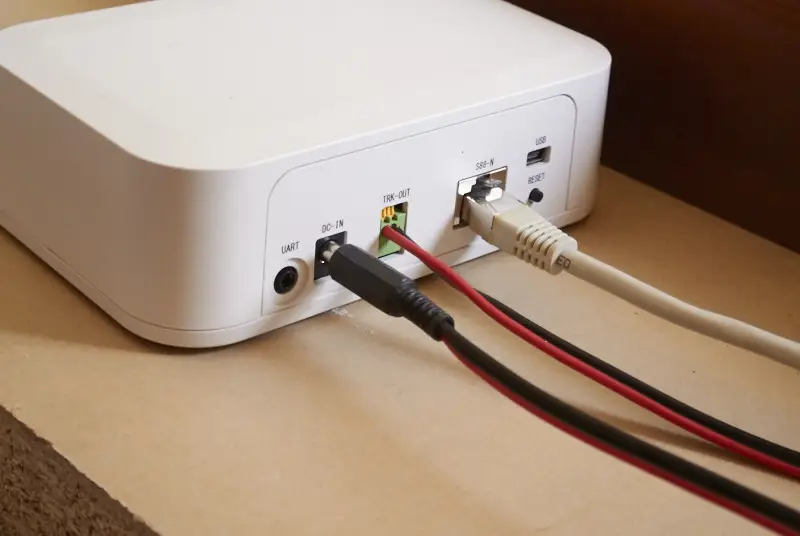

Povezava z DSmain
elektrika_29 elektrika_28

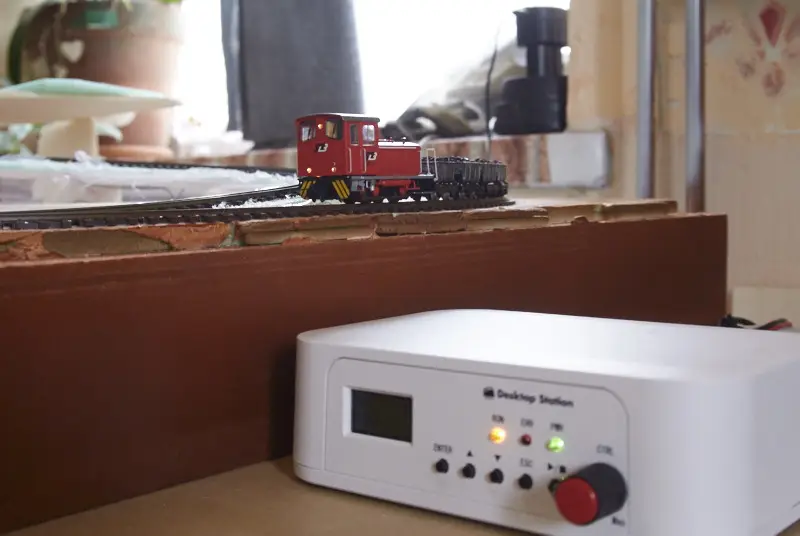

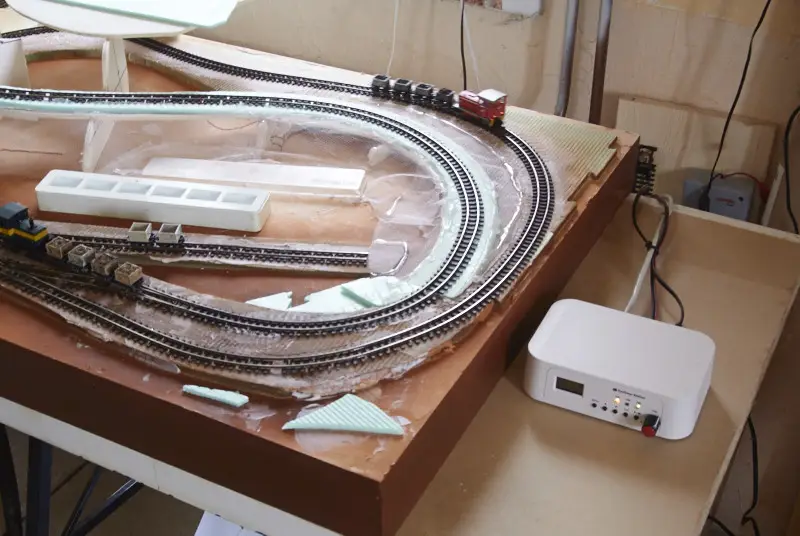

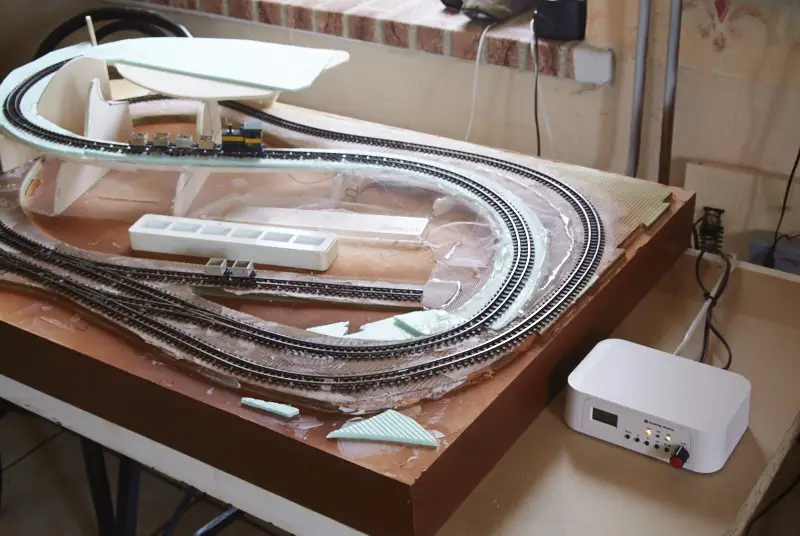

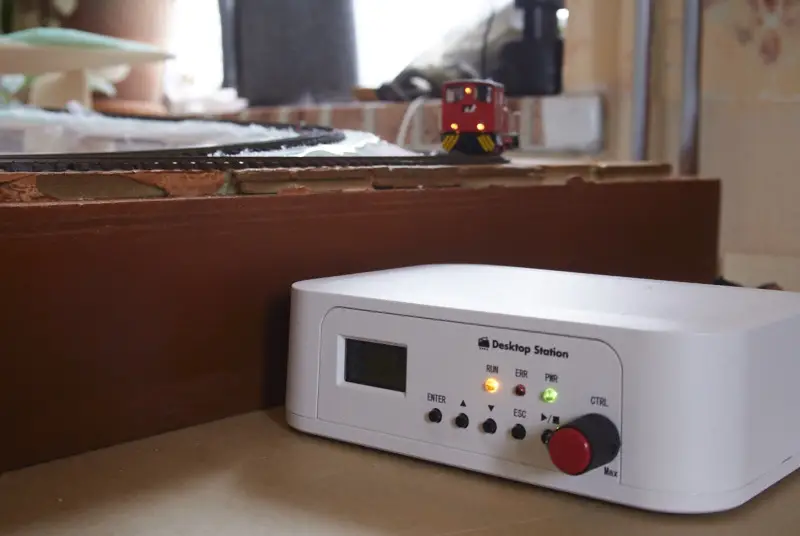

Test, če vse deluje kot mora.
elektrika_30 elektrika_33 elektrika_32 elektrika_31
