Yaasan oz. njegov prijatelj sta mi poslala kit za DCC dekoder. Kit komplete sta mi poslala na test. Yaasan je na tiskano vezje prispajkal mikrokontroler ter na njega naložil osnovni program. S tem dekoderjem je trenutno možno kontrolirati samo eno funkcijo, se pravi motor, LED diode ali pa magnetne kretnice, stalna obremenitev je lahko cca 500 mA, trenutna obremenitev pa mora biti manjša od 1 A.
Pri tem dekoderju je zanimiva cena, ki je okoli 4 EUR-e za kos. Več o dekoderju si lahko preberete na avtorjevi spletni strani Nukyev dekoder.

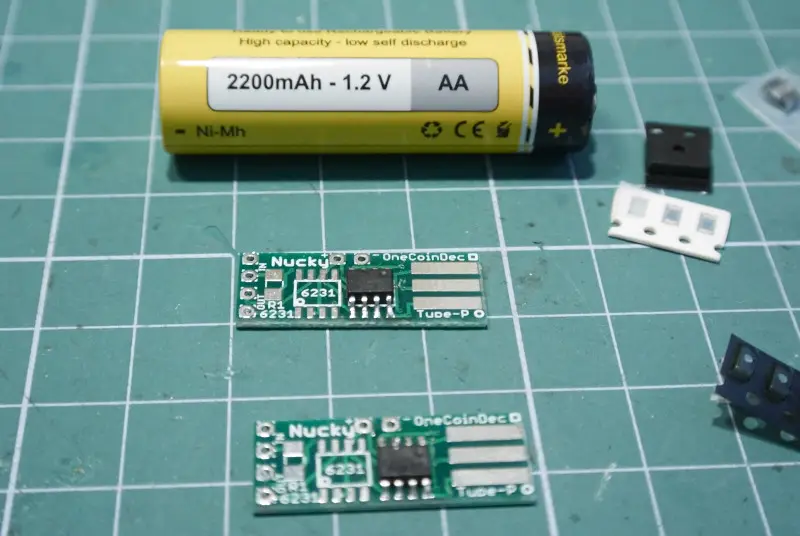

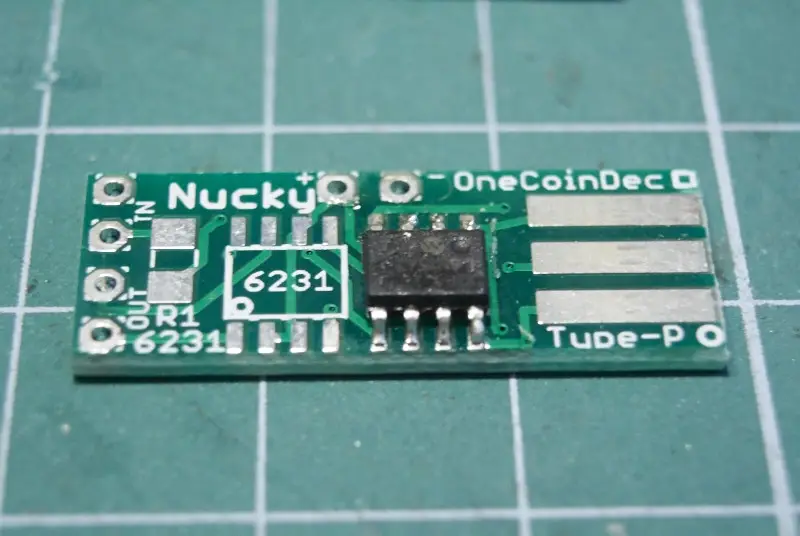

Tiskano vezje je veliko 25 x 10 mm, na sliki je že prispajkan in sprogramiran PIC mikrokontroler, v ozadju je AA baterija za primerjavo velikosti
Montaža diod, kondenzatorjev in napetostnega regulatorja na spodnji strani dekoderja

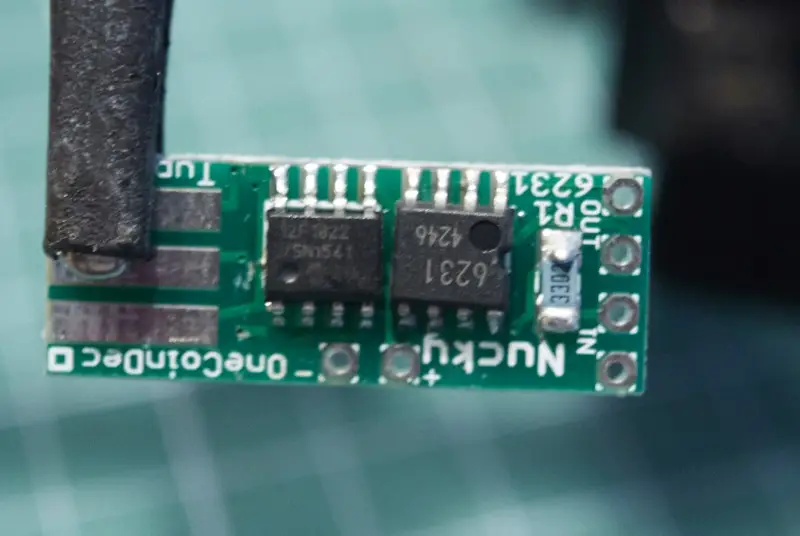

Montaža dvojnih MOS fetov in vhodnega upora

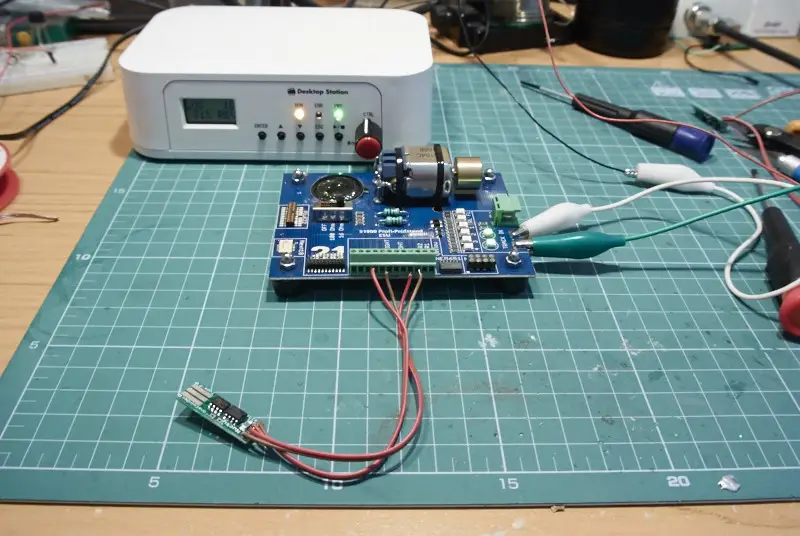

Test dekoderja na testerju

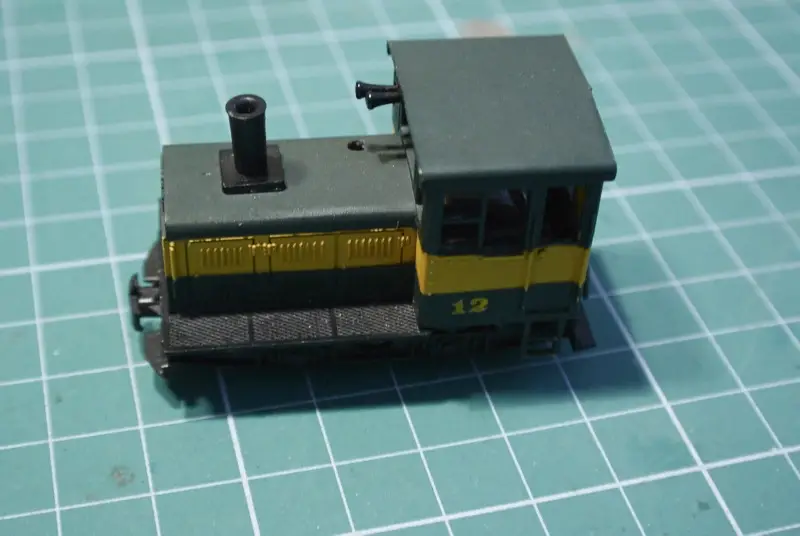

Odločil sem se, da bom ta dekoder vgradil v Minitrainsovo H0e lokomotivo.
Ker je dekoder predolg, sem odrezal konektorje za programator.

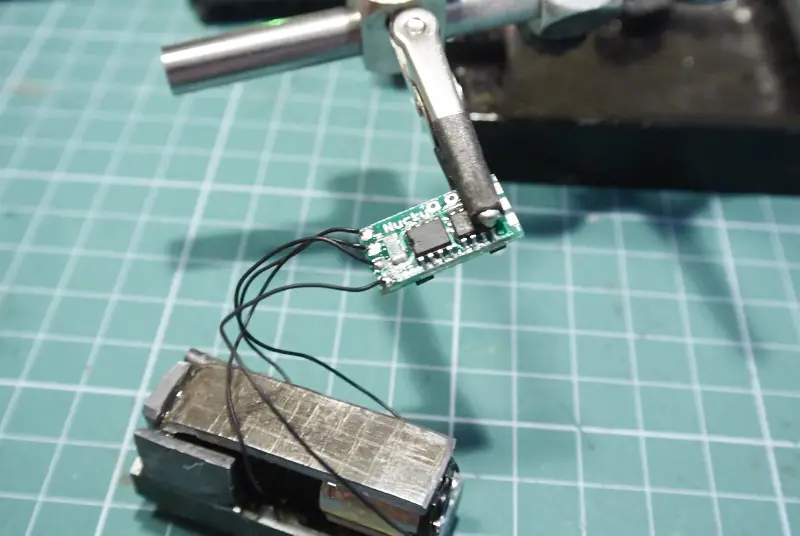

Ožičenje v lokomotivi je pripravljeno

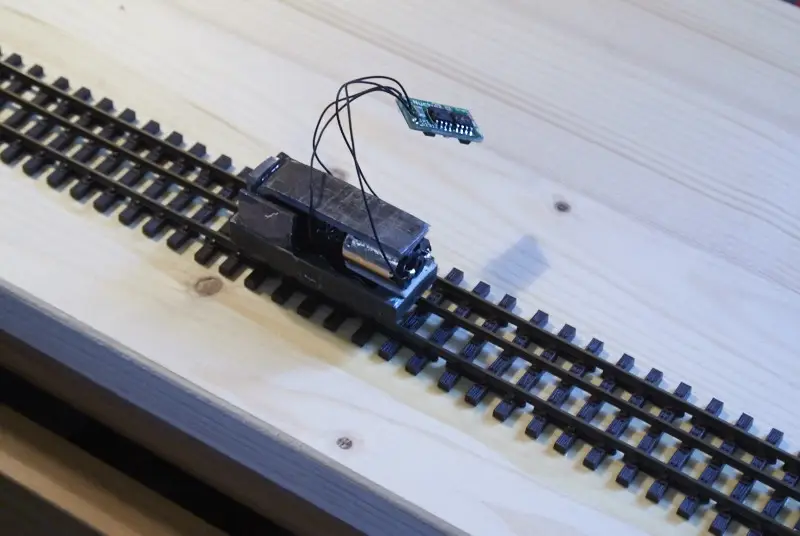

Lokomotiva in dekoder sta povezana
Prvi test lokomotive z dekoderjem

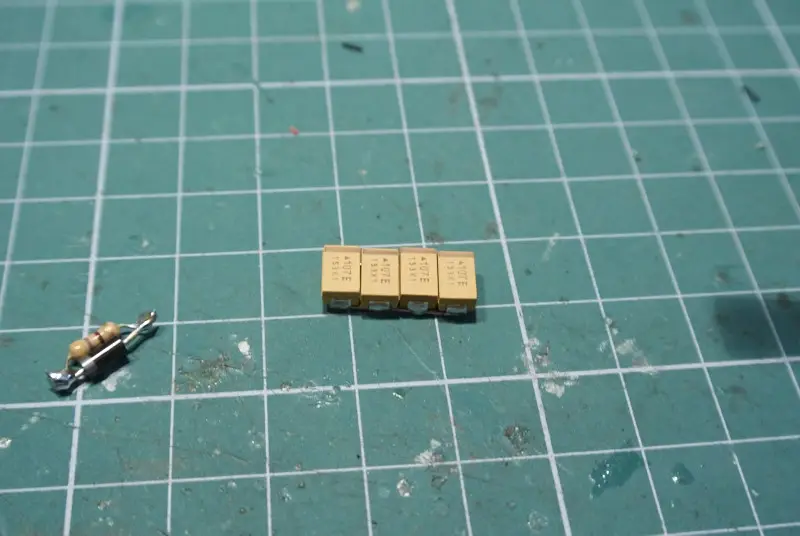

Ker je lokomotiva cukala, sem se odločil, da naredim keep alive kondenzator. Uporabil sem 4 x 100 mF/ 25V tantal kondenzatorje. Dekoder že ima pripravljena priključka za keep alive kondenzator.

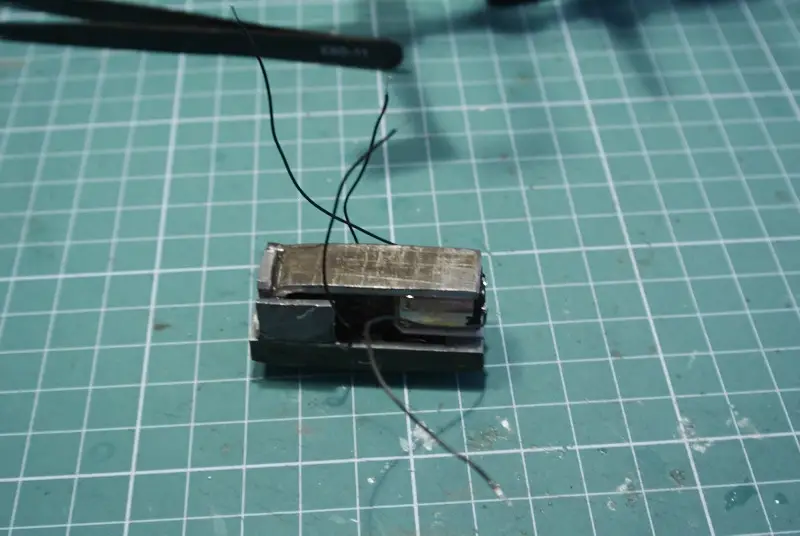

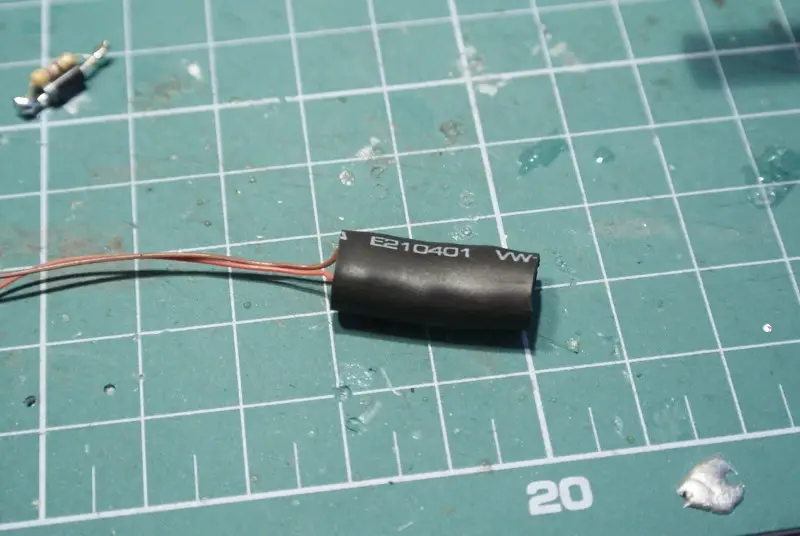

Izdelava keep alive kondenzatorja

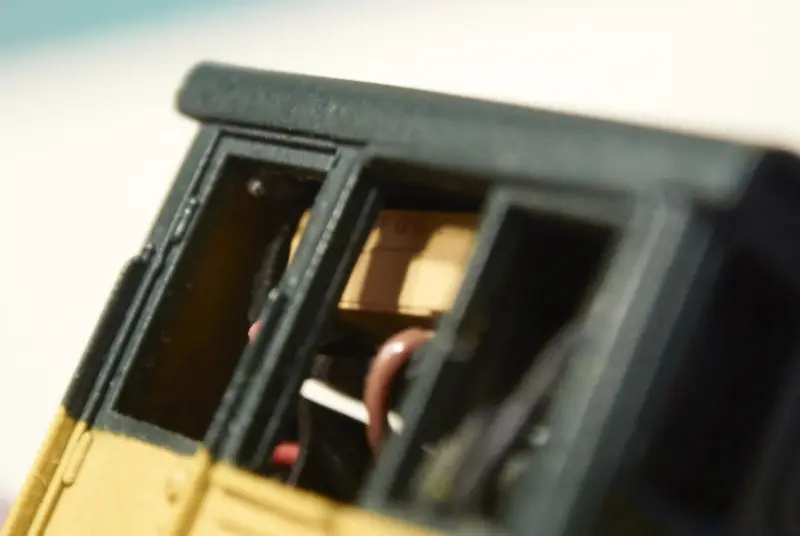

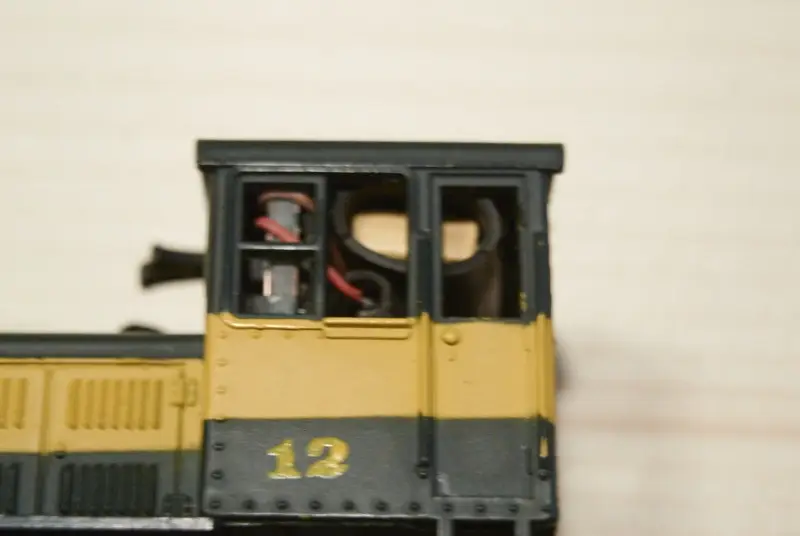

Dekoder in keep alive kondenzator sta vgrajena v lokomotivo
Za konec še video testiranja
