Vgradnja Nuky-jevega dekoderja v H0e lokomotivo

Doma imam še eno H0e lokomotivo, zato sem se odločil da vanjo vgradim Nuky-jev DCC dekoder. Lokomotiva je VL6 od Liliputa. Ker ima lokomotiva že narejeno predpripravo za vgradnjo DCC dekoderja po NEM 651 standardu, sem se odločil, da bom dekoder priključil preko tega konektorja.

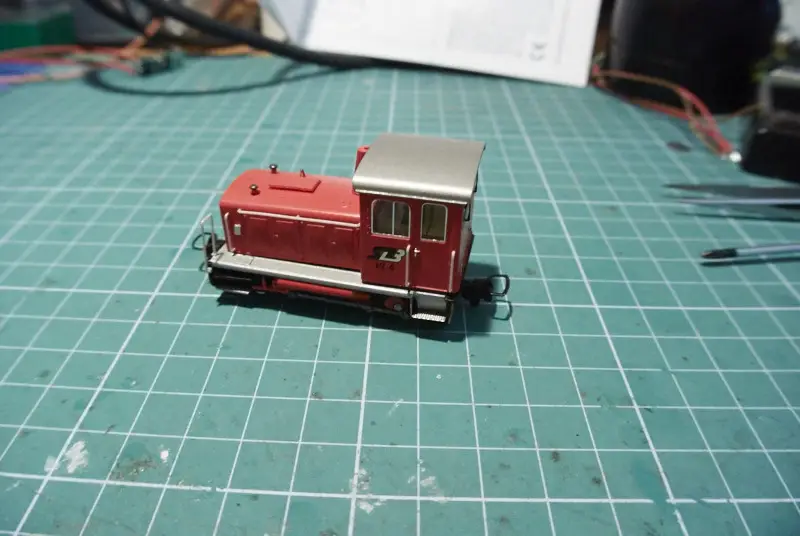

Lokmotiva pred vgradnjo dekoderja
VL6_onecoin_decoder_01

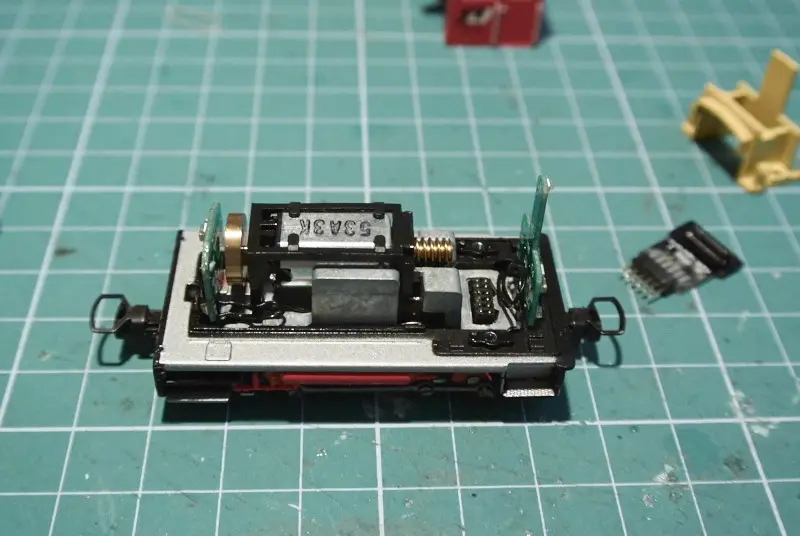

V lokomotivi sem odstranil plastično notranjost, da bom lahko vgradil tudi keep alive kondenzatorje
VL6_onecoin_decoder_02

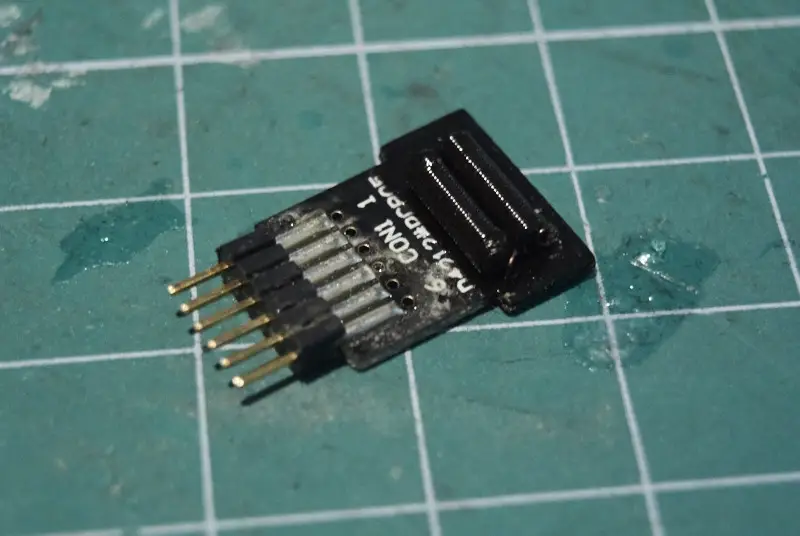

Ker nisem imel primernega konektorja, sem se odločil da uporabim konektor, kateri je na ploščici v lokomotivi. Na sliki je ploščica z konektorjem.
VL6_onecoin_decoder_03

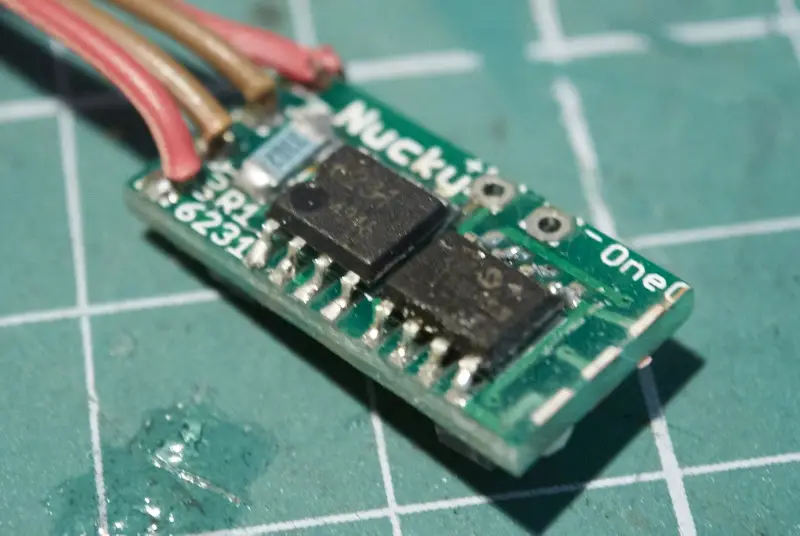

Dekoder sem moral skrajšati
VL6_onecoin_decoder_05

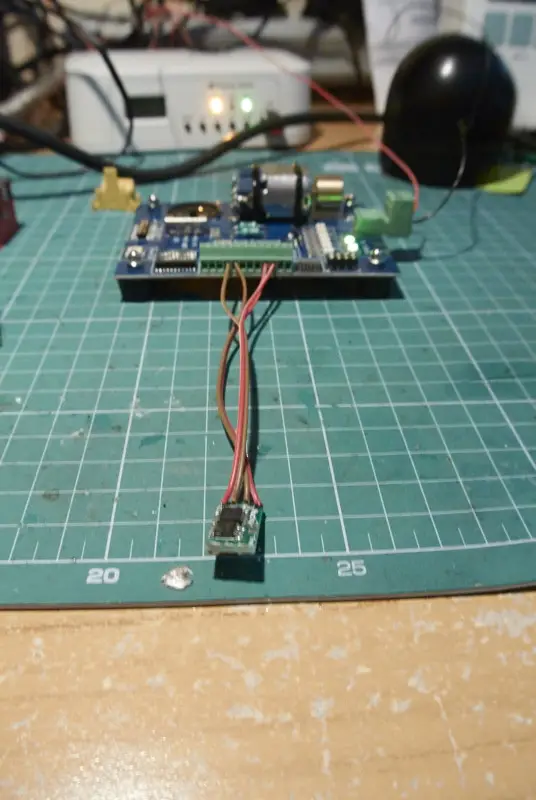

Test dekoderja po rezanju
VL6_onecoin_decoder_04

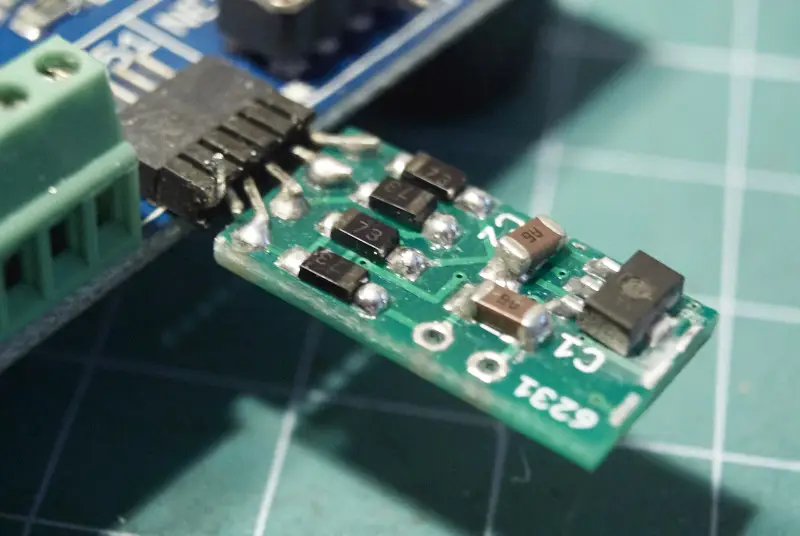

Test dekoderja po vgradnji konektorja
VL6_onecoin_decoder_06

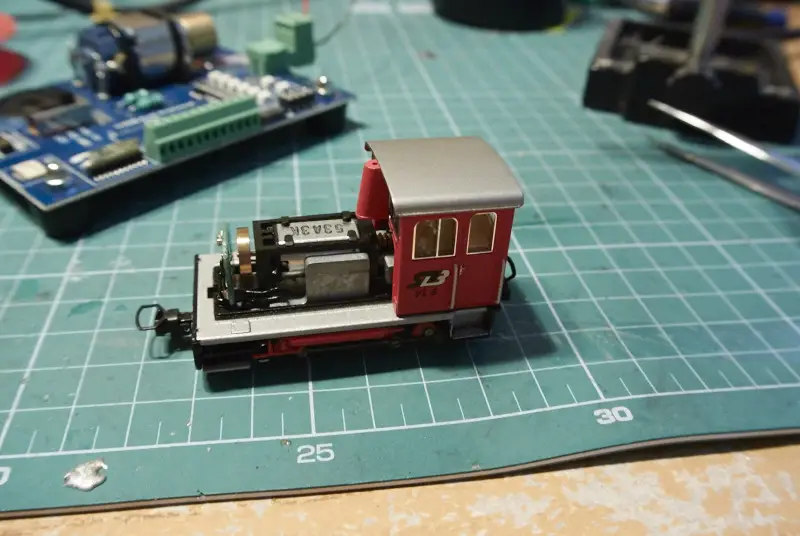

Preverjanje višine dekoderja
VL6_onecoin_decoder_07

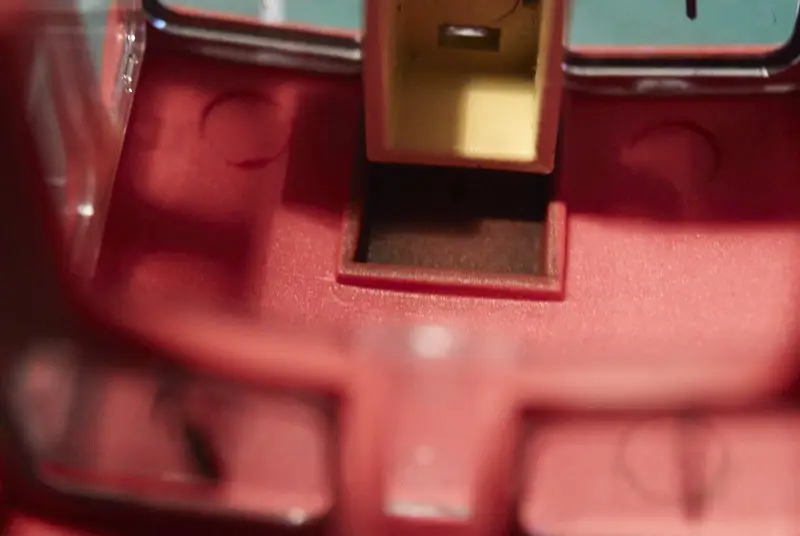

Ker je bil dekoder previsok, sem ga še dodatno pobrusil, v kabini se odstranil del jaška na strehi. Rob, ki je napoti.
VL6_onecoin_decoder_08

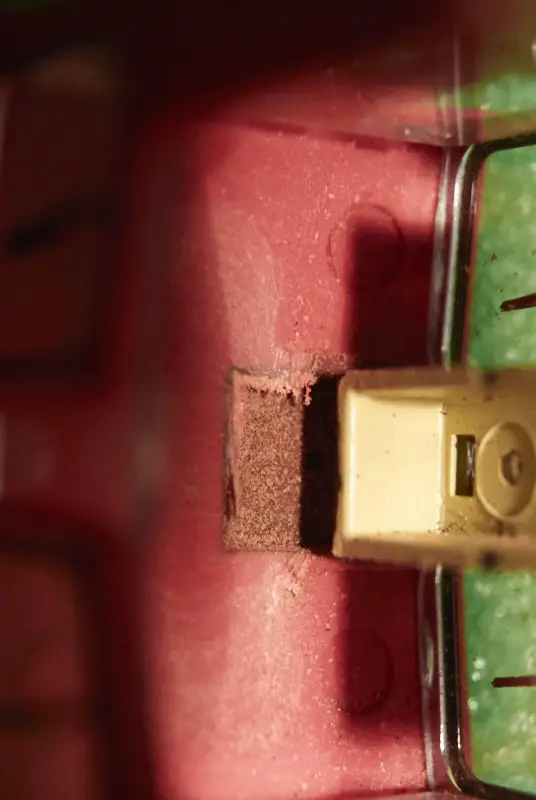

Po brušenju
VL6_onecoin_decoder_09

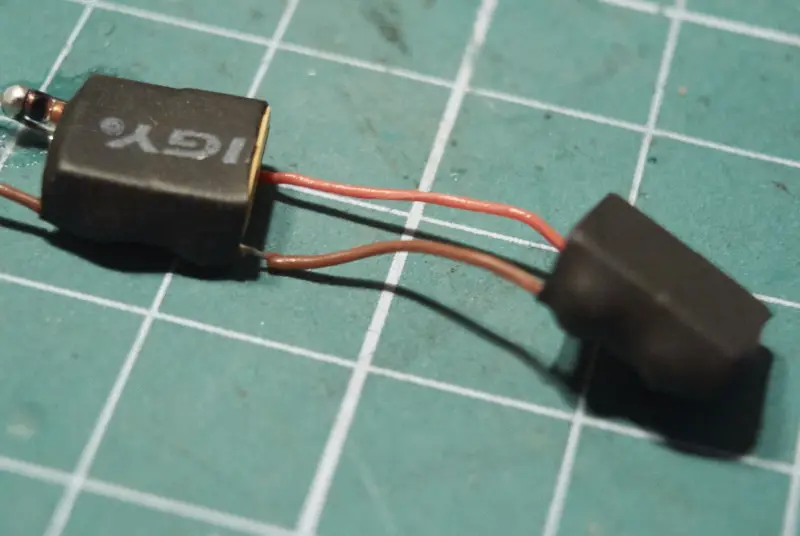

I
zdelava keep alive kondenzatorja
VL6_onecoin_decoder_11

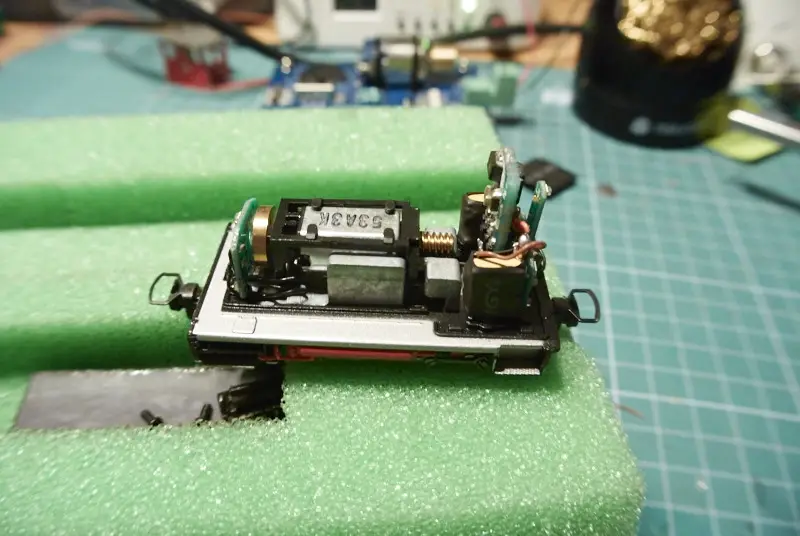

Dekoder z kondenzatorji so vgrajeni
VL6_onecoin_decoder_12

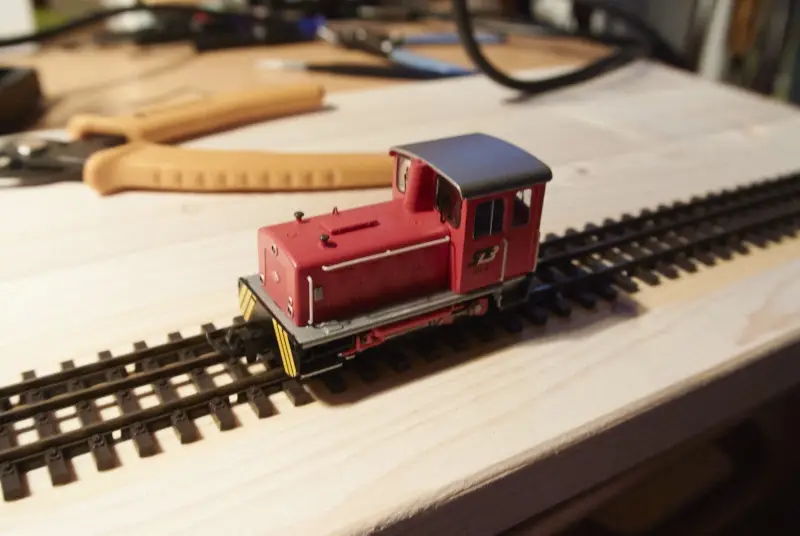

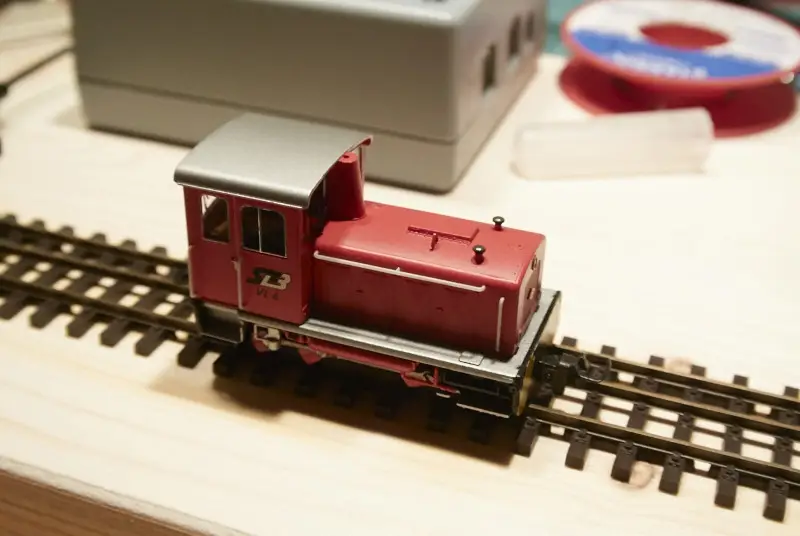

Sestavljena lokomotiva
VL6_onecoin_decoder_13

VL6_onecoin_decoder_16

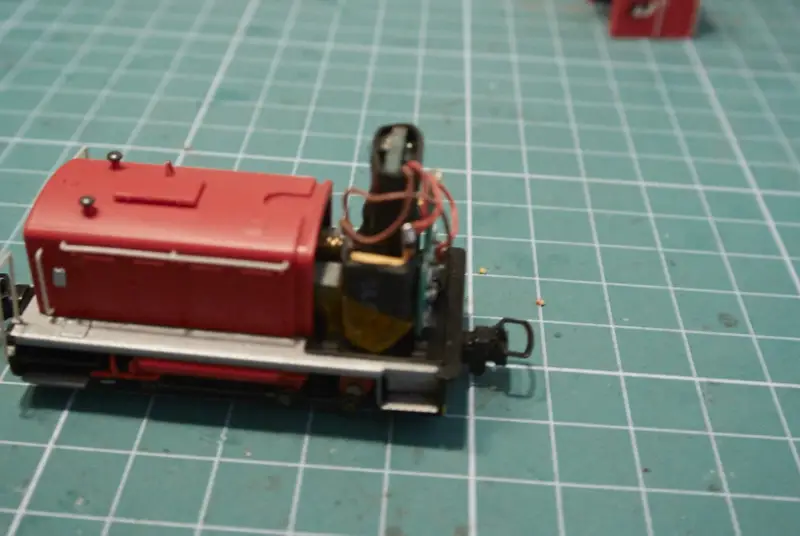

Ker z dekoderjem ne morem prižigati in ugašati luči, sem se odločil da jih povežem direktno na keep alive kondenzator.
VL6_onecoin_decoder_17

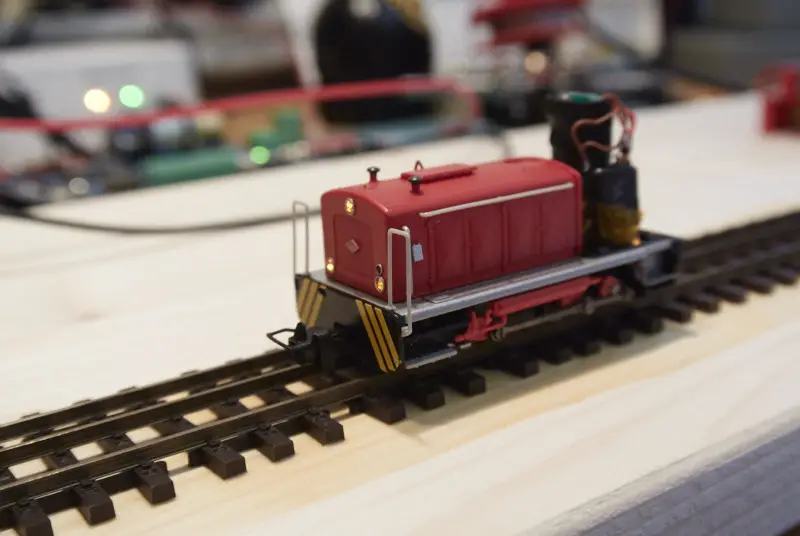

Test luči
VL6_onecoin_decoder_18

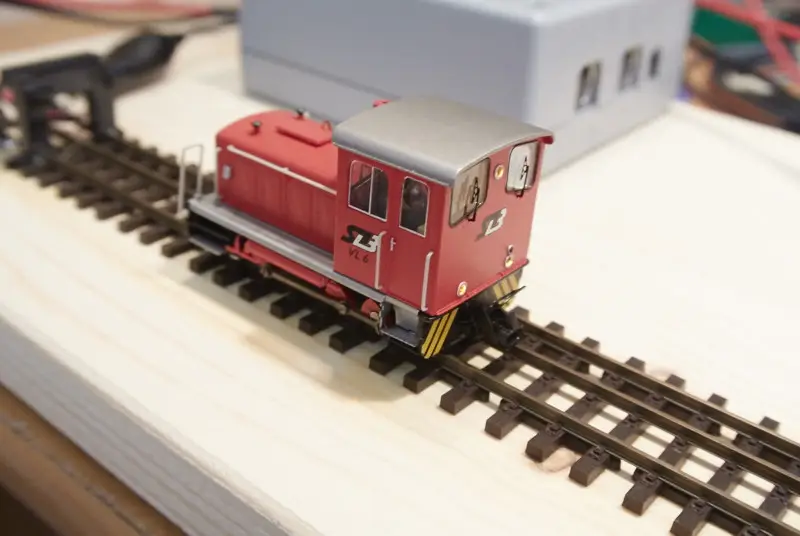

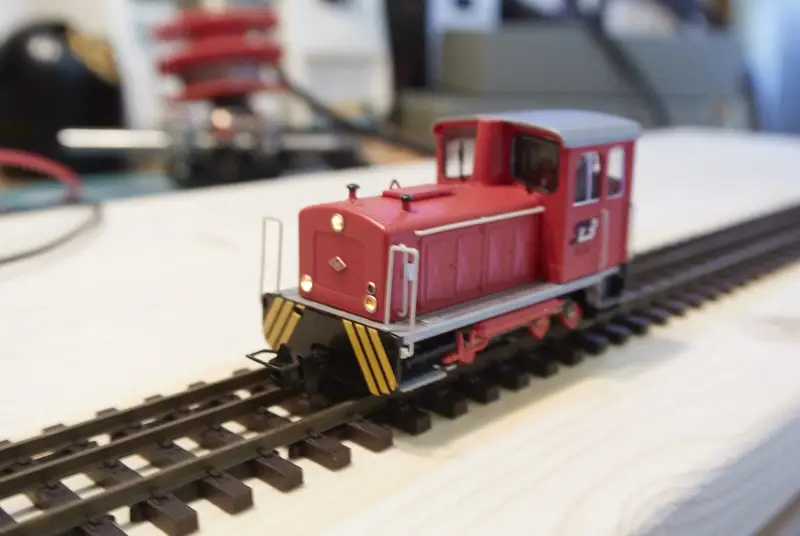

Sestavljena lokomotiva
VL6_onecoin_decoder_19 VL6_onecoin_decoder_20
Video
