Digitalizacija lokomotive SD-7

Za prijatelja Matica sem digitaliziral lokomotivo SD-7. Ker uporablja Program LocPanel ima v lokomotivi vgrajena 2 dekoderaj (motornega in zvočnega). Program LocPanel pa mu omogoča povsem realno vožnjo.  Program LocPanel je napisal Uroš Kunaver.

V lokomotivo sem vgradil 2 dekoderja, Zimo MX632 se uporablja za motor in luči, ter zvočni dekoder Tsunami TSU-750 .

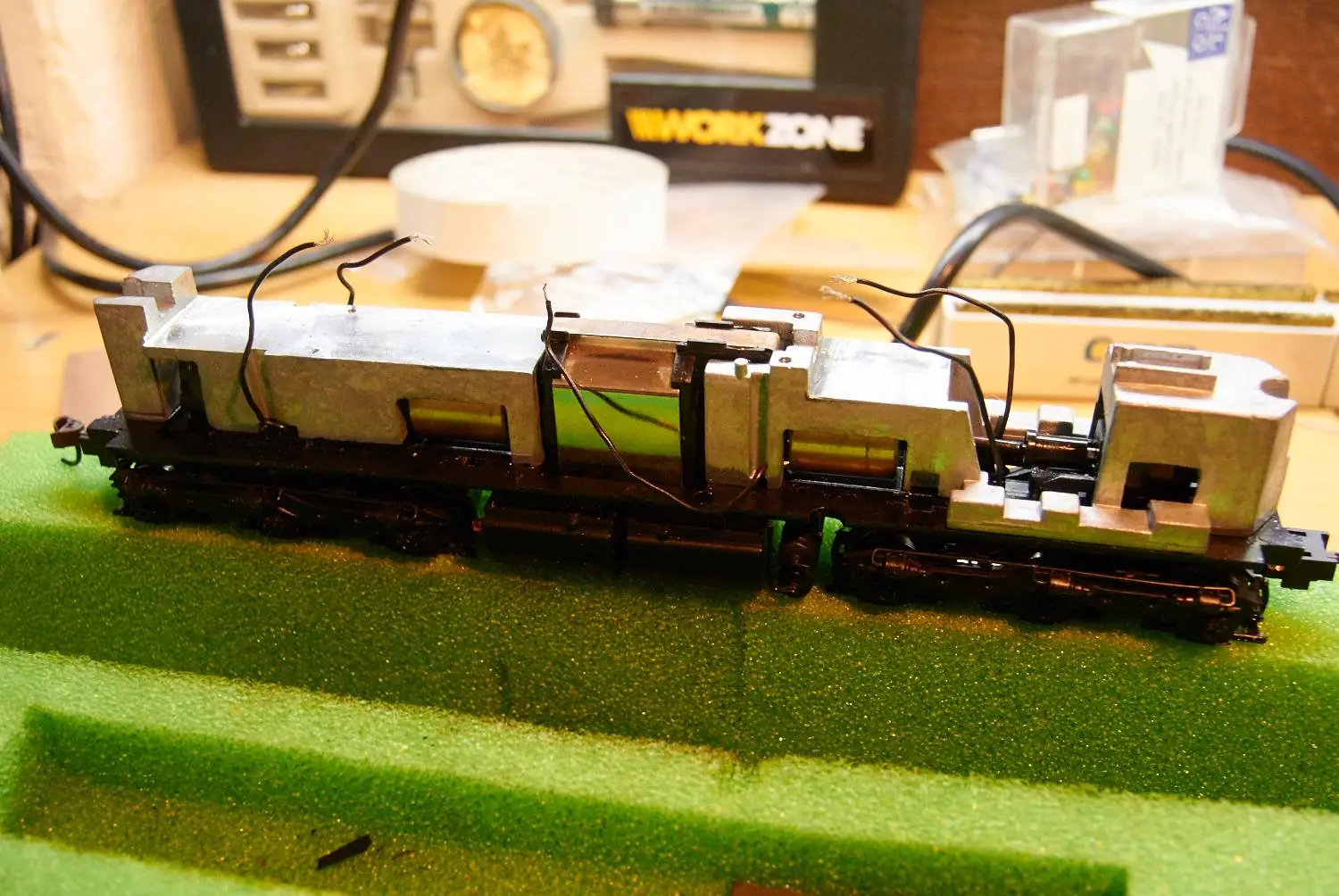

Lokomotiva pripravljena na vgradnjo.

Motorni dekoder na predvidenem mestu

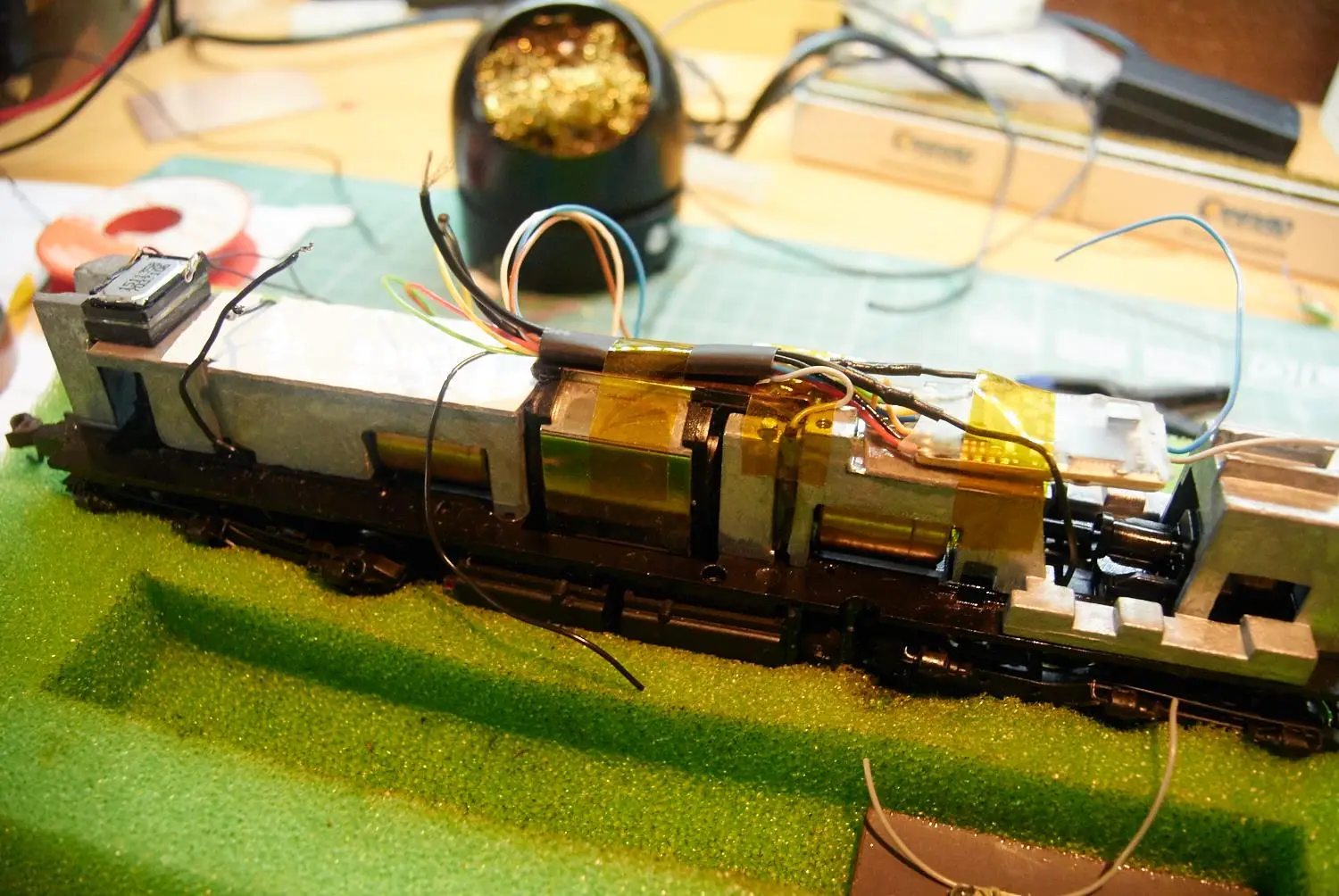

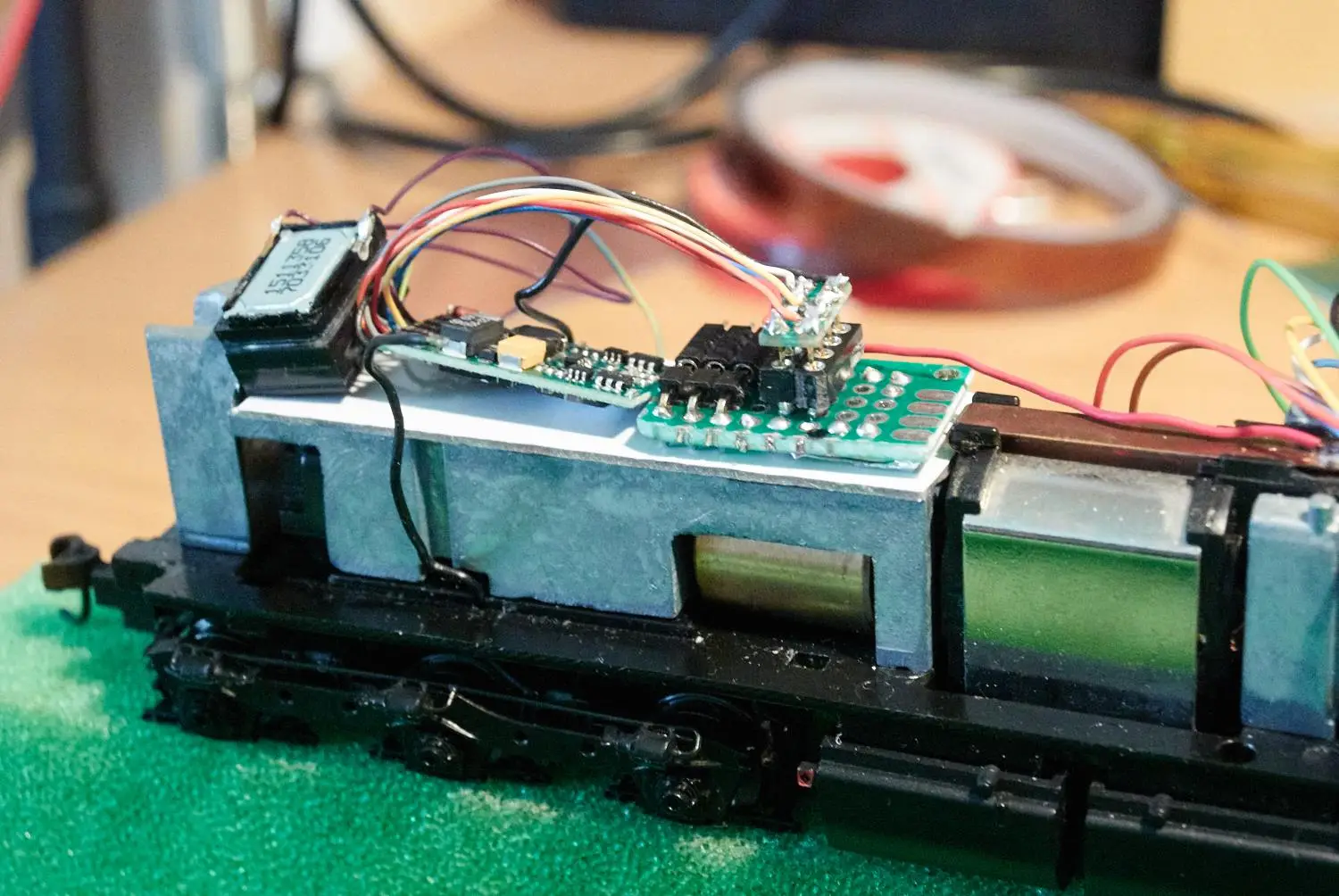

Vgradnja zvočnika in ploščice z predupori za luči in konektorjem za Tsunami. Motorni dekoder je priključen direktno. Za konektor pri Zvočnem dekoderju sem se odločil zaradi lažjega programiranja.

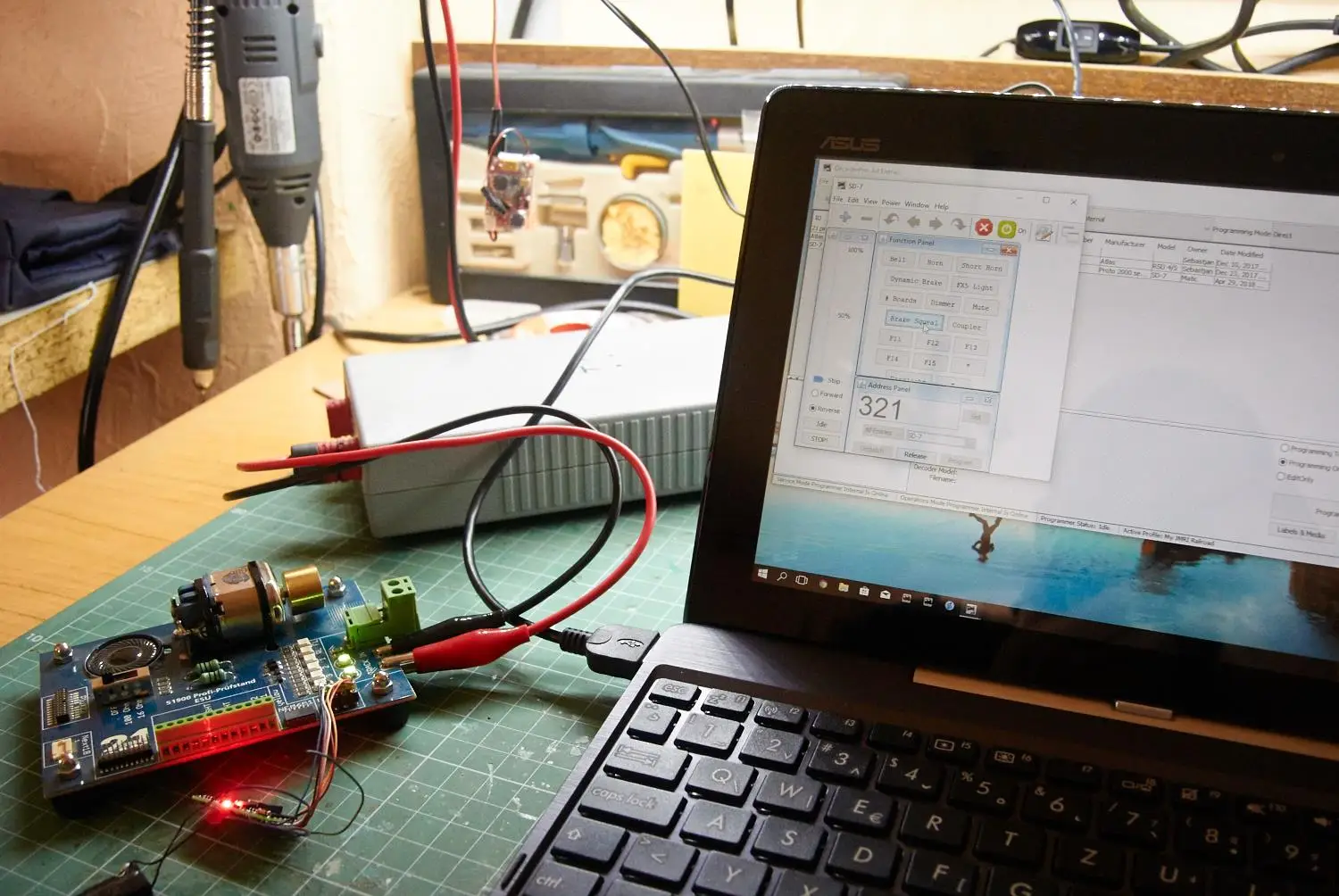

Osnovno programiranje Tsunami dekoderja

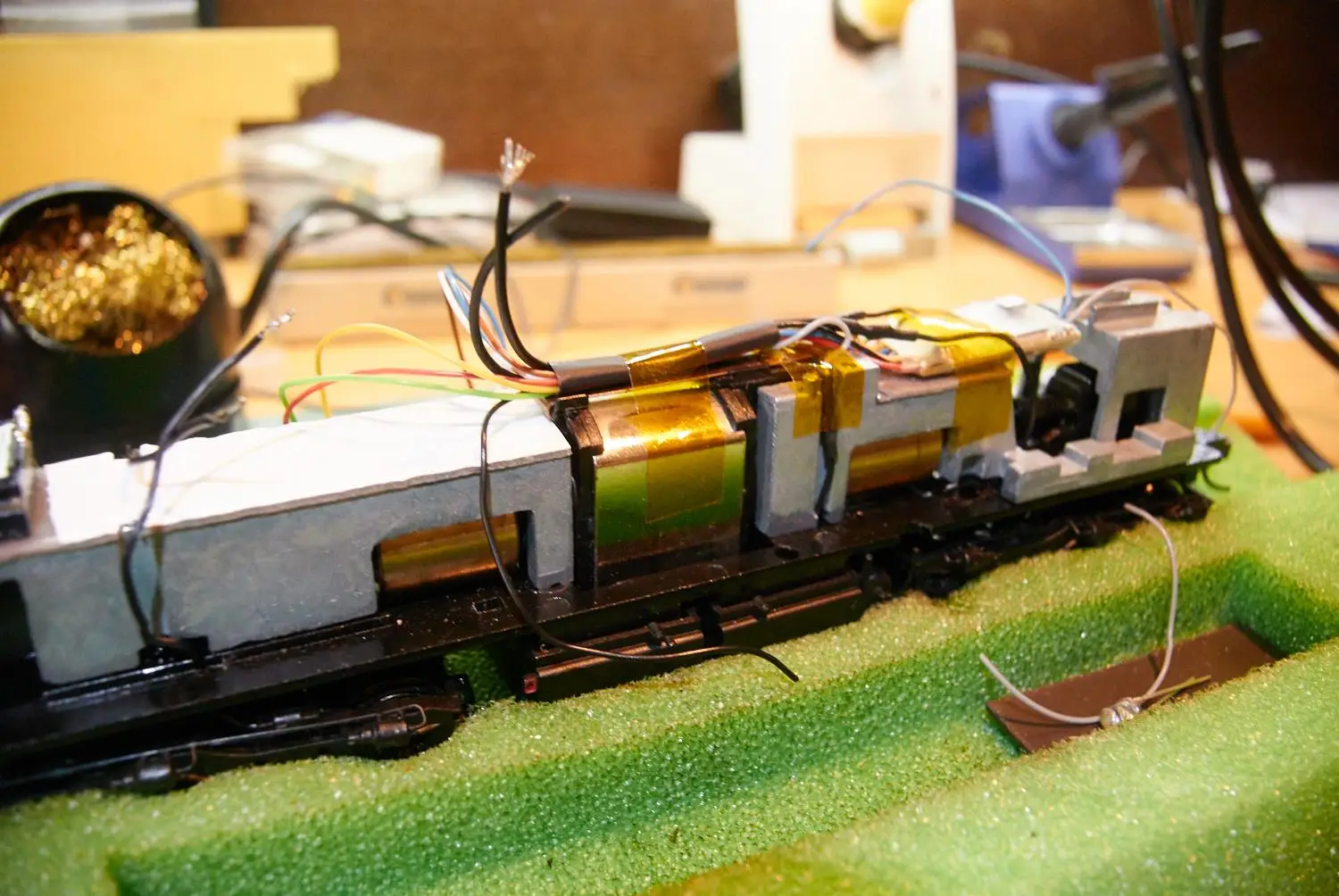

Motorni dekoder na svojem mestu

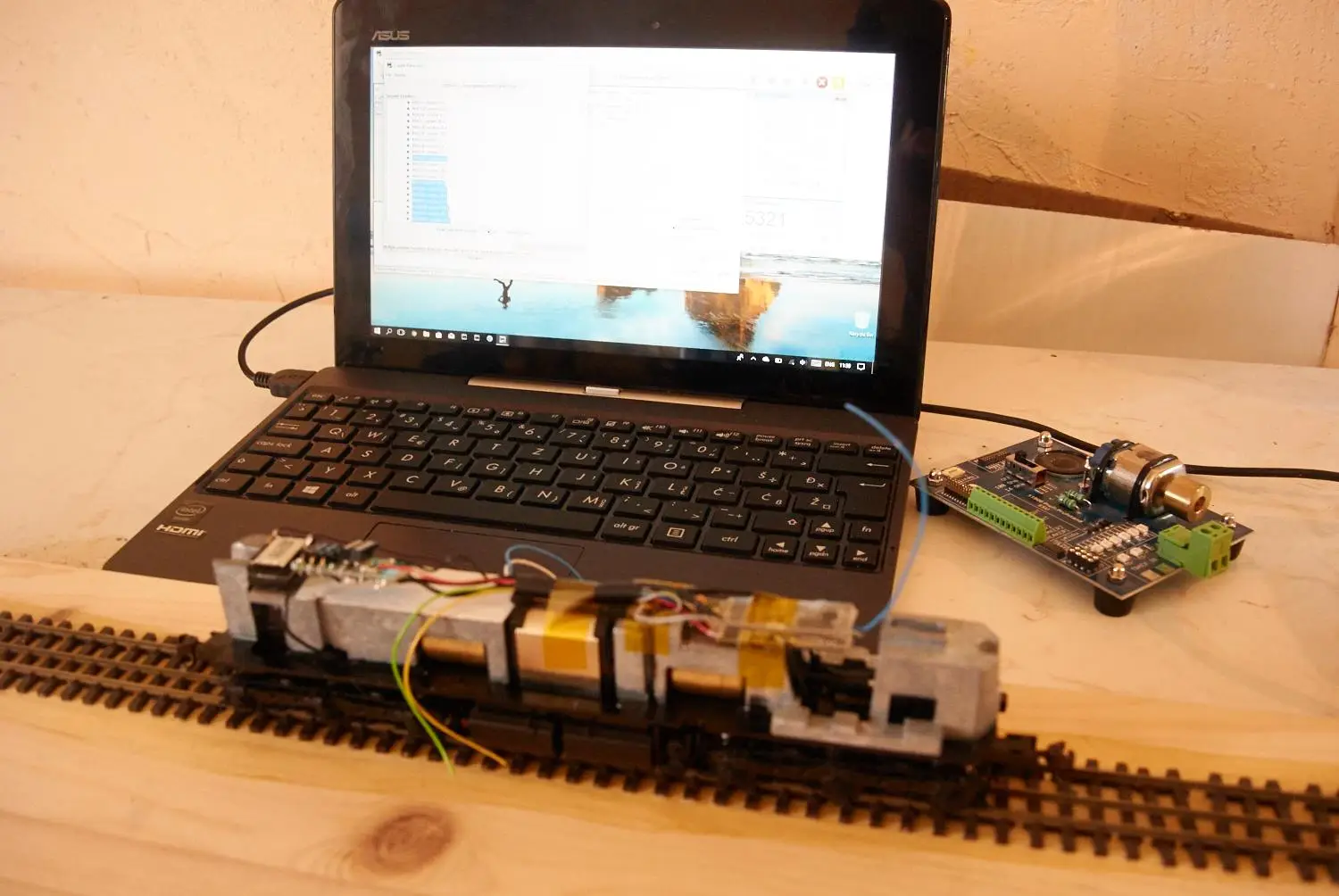

Programiranje motornega dekoderja – Zimo MX632

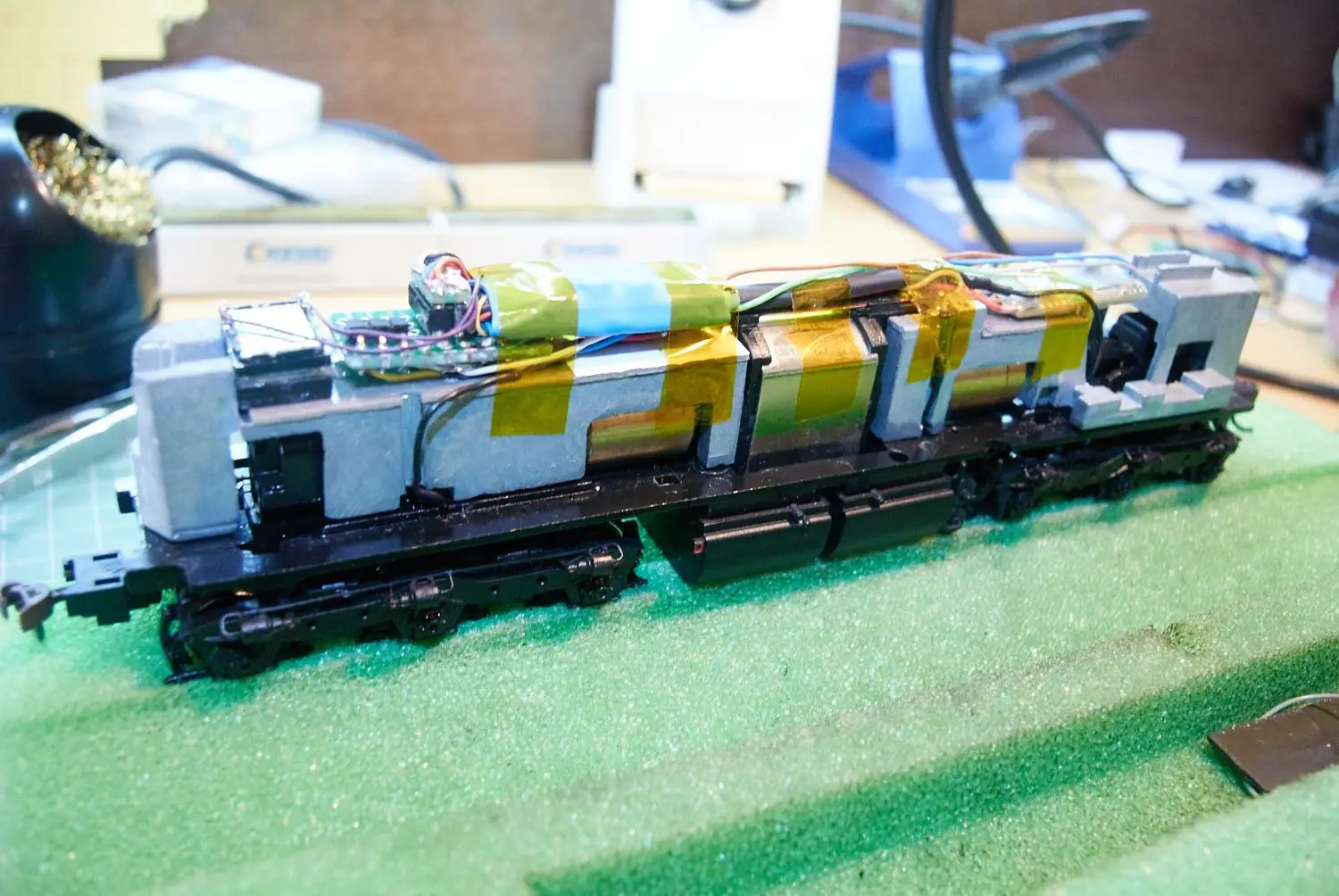

Lokomotiva je gotova, manjkajo samo še luči

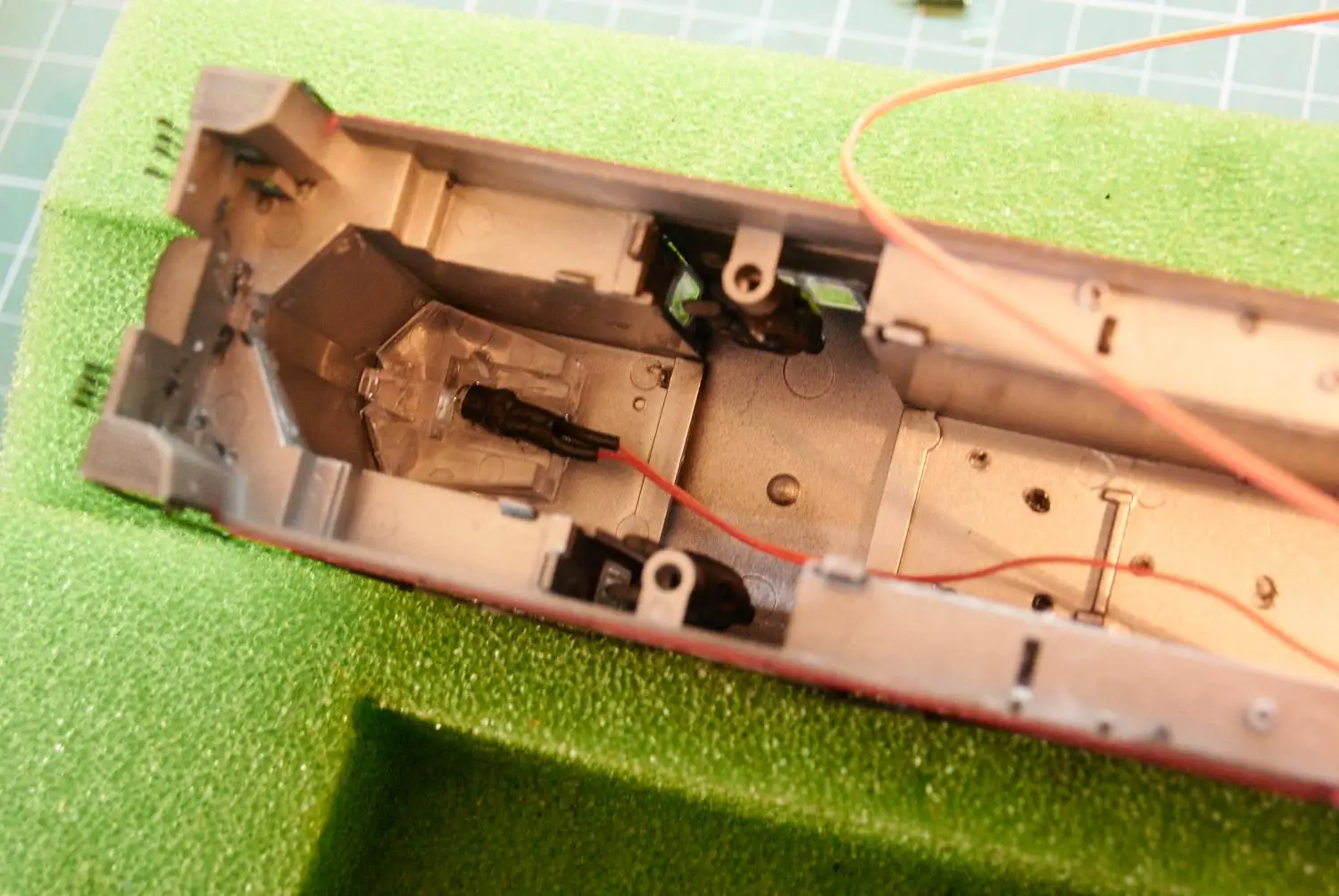

Vgradnja luči v lokomotivo. Za luči sem uporabil 3mm bele LED diode, katere so ravno prav velike.

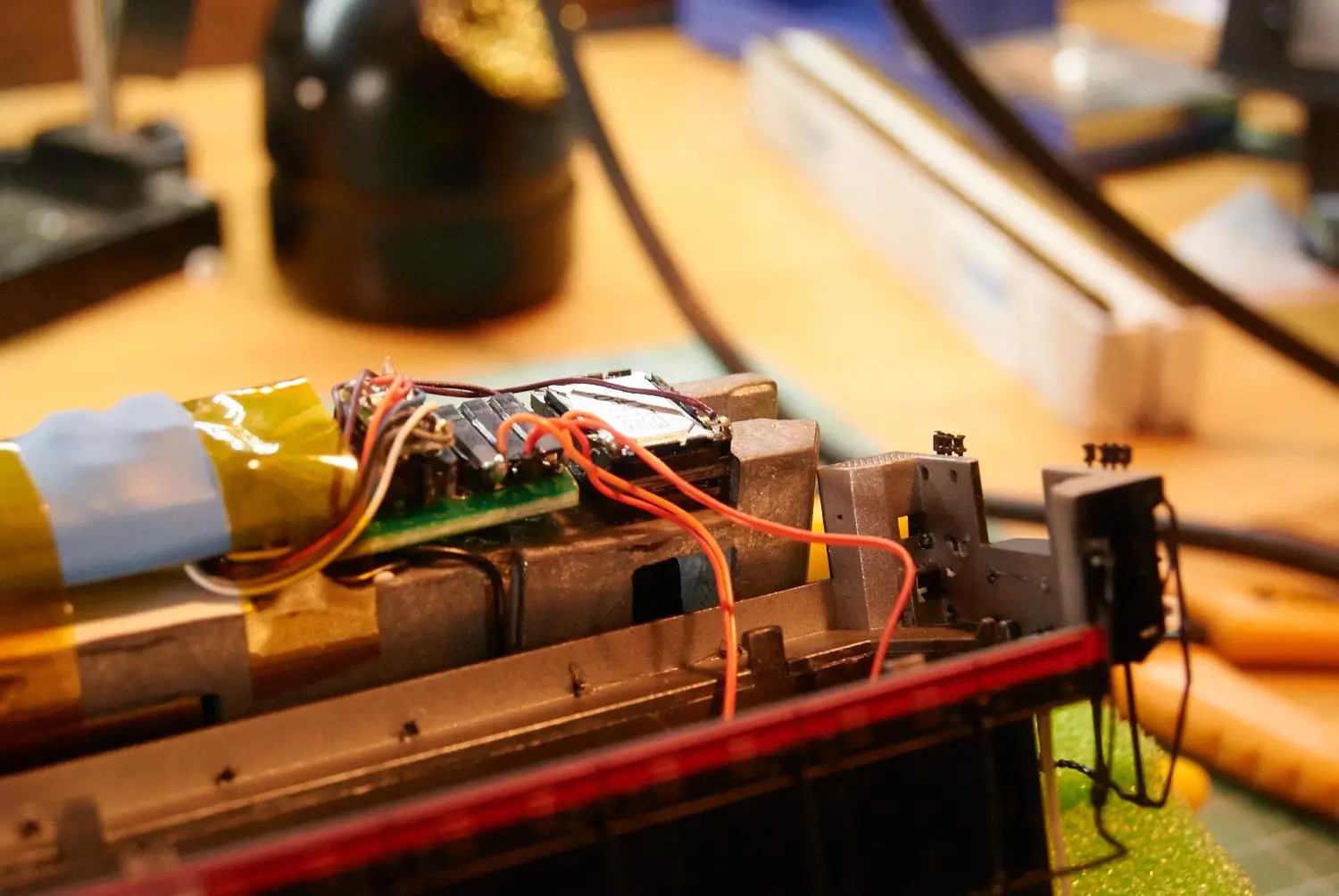

V lokomotivi  je dovolj prostora, zato sem se odločil za priklop luči preko konektorja.

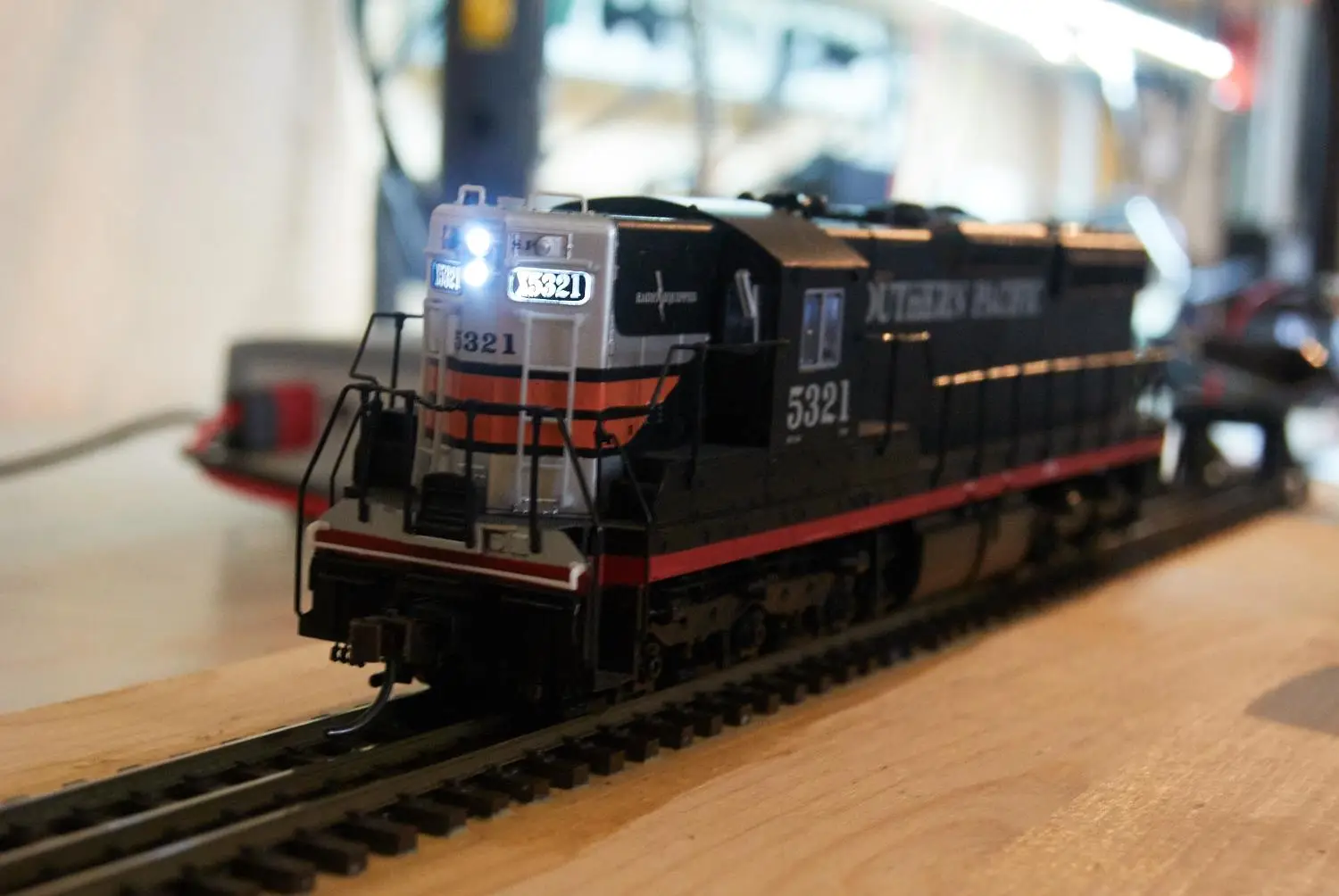

Gotova lokomotiva na testiranju

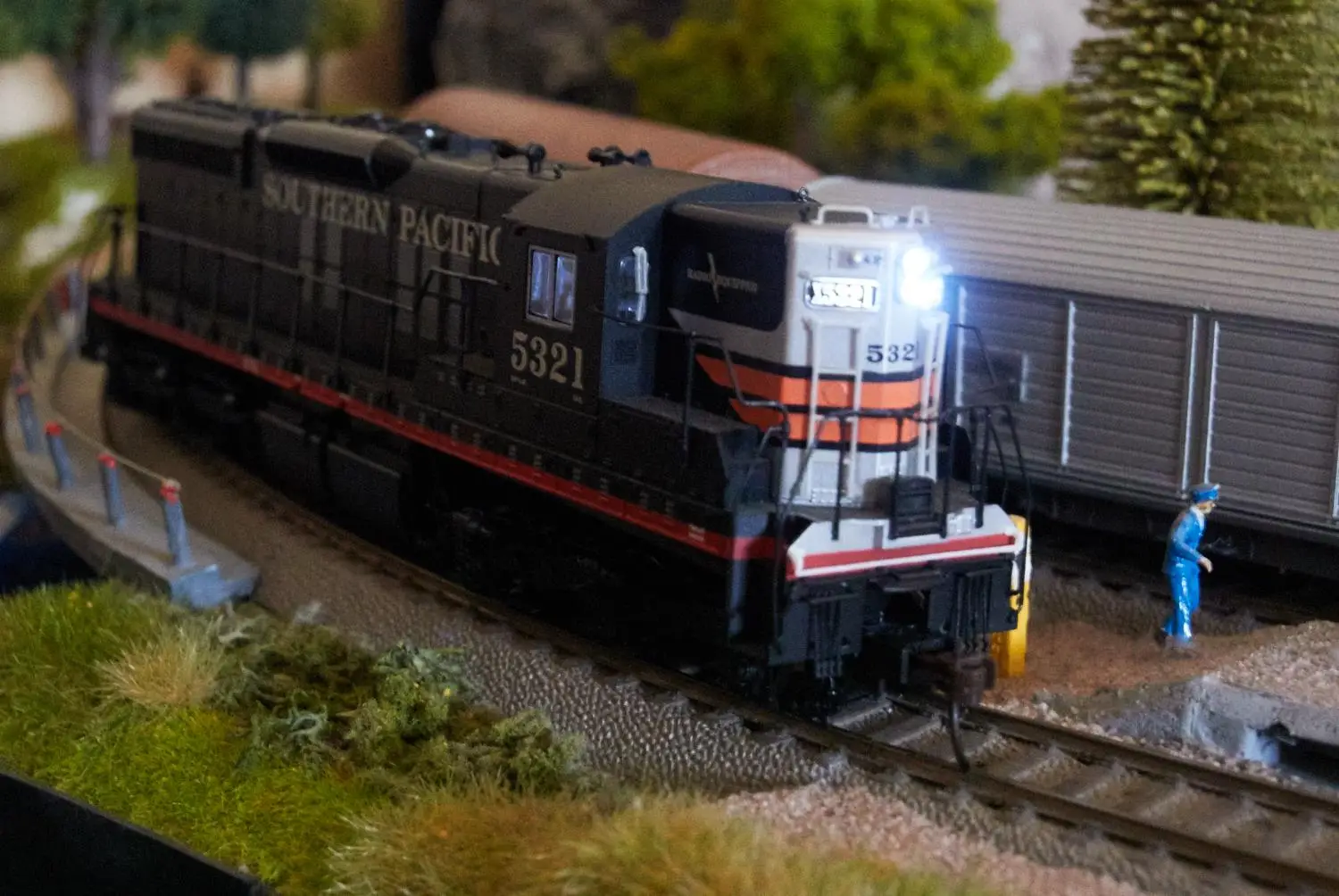

Poziranje na maketi

Kratev video, na žalost so na moji maketi preveliki radiusi za to lokomotivo in nisem mogel narediti celega kroga.
