Izdelava nosilcev servo motorjev

Ker bom za premik kretnic uporabil servo motorje, sem izdelal nosilce za njih. Nosilec je narejen iz 5 mm vezane plošče, na nosilcu je poleg servo motorja tudi stikalo za polarizacijo srca kretnice. Pod vezano ploščo sem zalepil malo večjo plastiko, skozi katero sem izvrtal 1,8 mm izvrtino. Skozi njo gre povezovalna žica na kretnico.

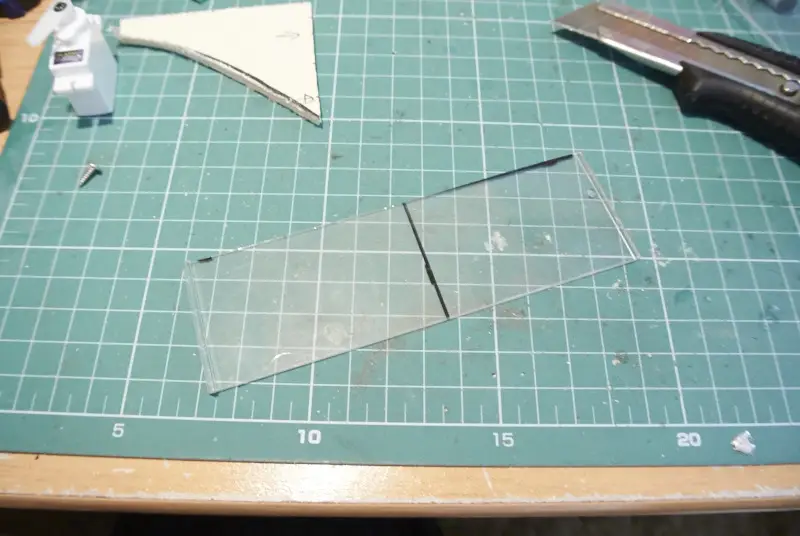

Plastična podloga, pred rezanjem. Za podlogo sem uporabil škatle za CD-je.

Kretnice_02

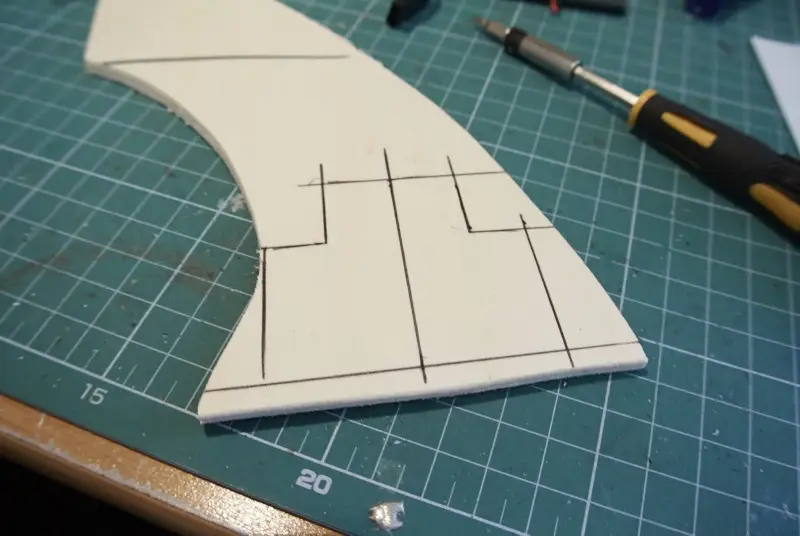

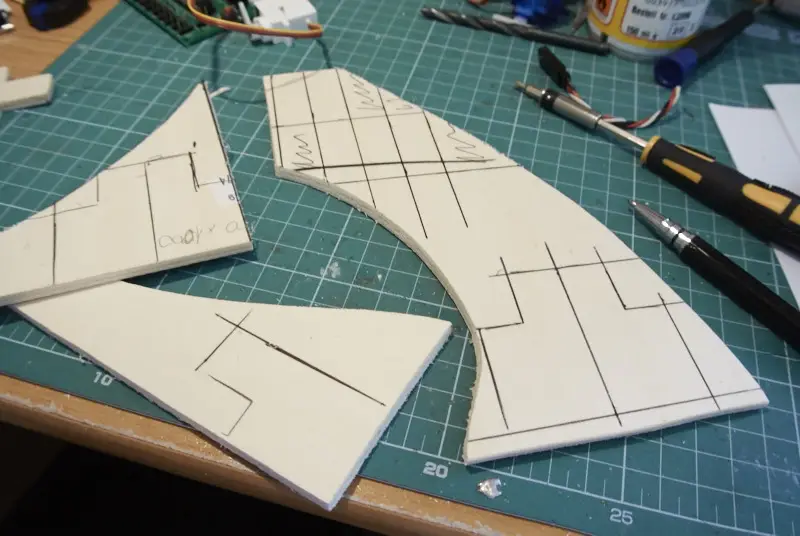

Narisani nosilci na 5 mm vezano ploščoKretnice_03 Kretnice_04

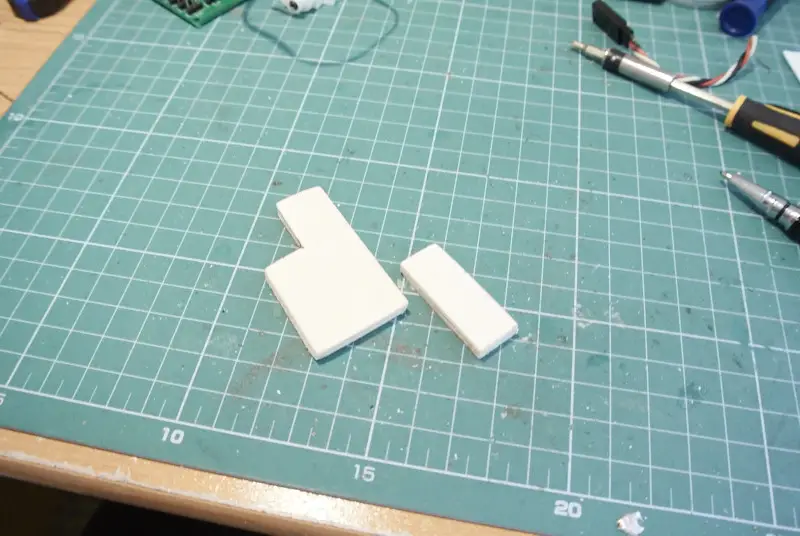

Izrezan nosilec servo motorja in mikro stikala Kretnice_05

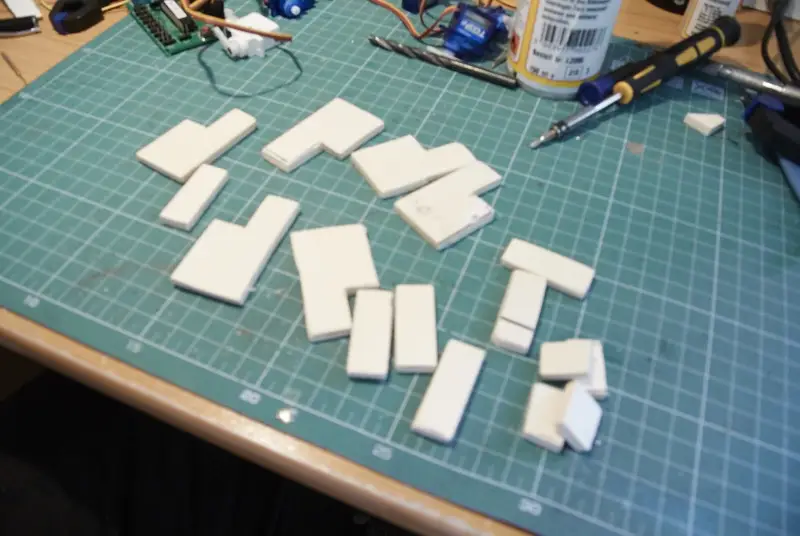

6 kompletov, manjkajo plastični deliKretnice_06

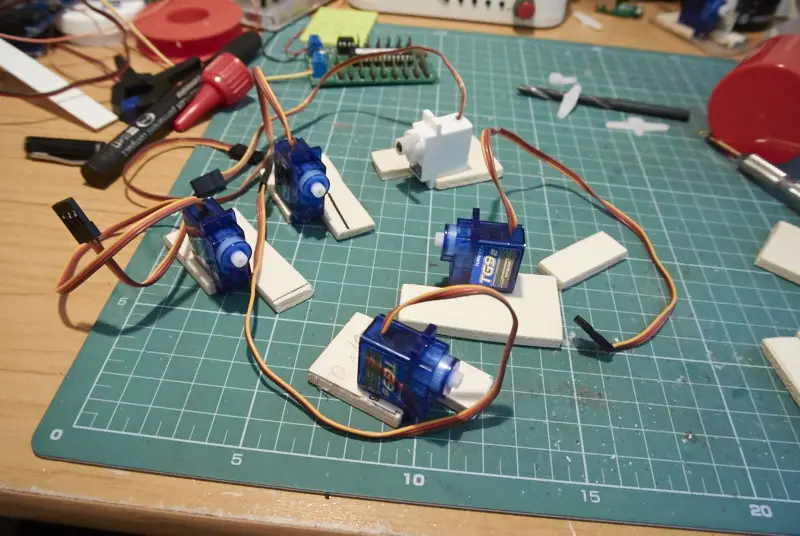

Sestavljeni nosilci servo motorjev, brez nosilcev za mikro stikala Kretnice_07

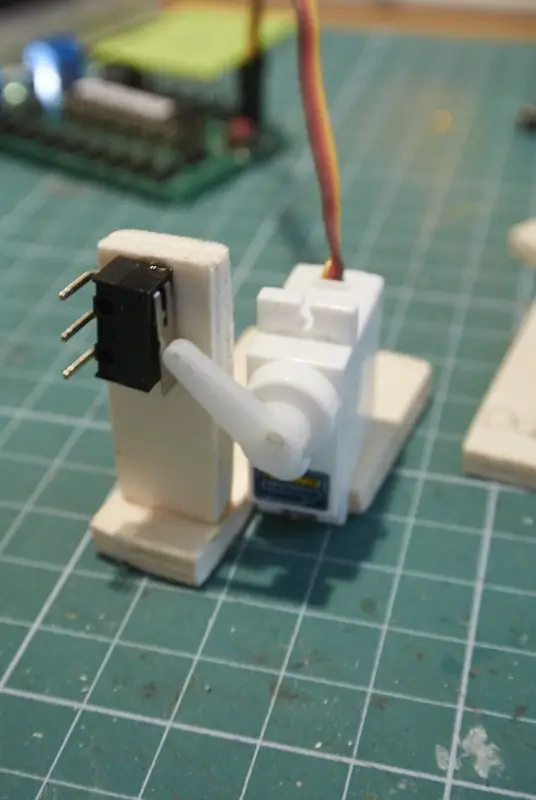

Sestavljen nosilec brez plastičnega delaKretnice_08

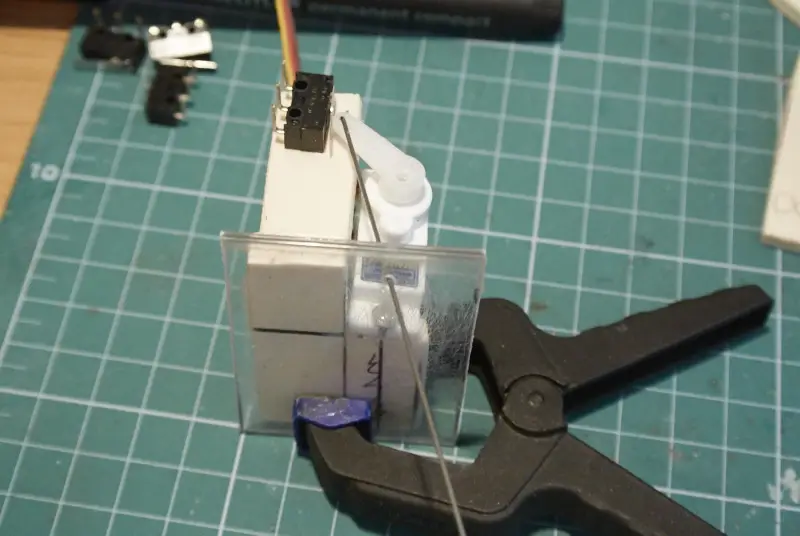

Sestavljen nosilec, pripravljen na vgradnjoKretnice_09

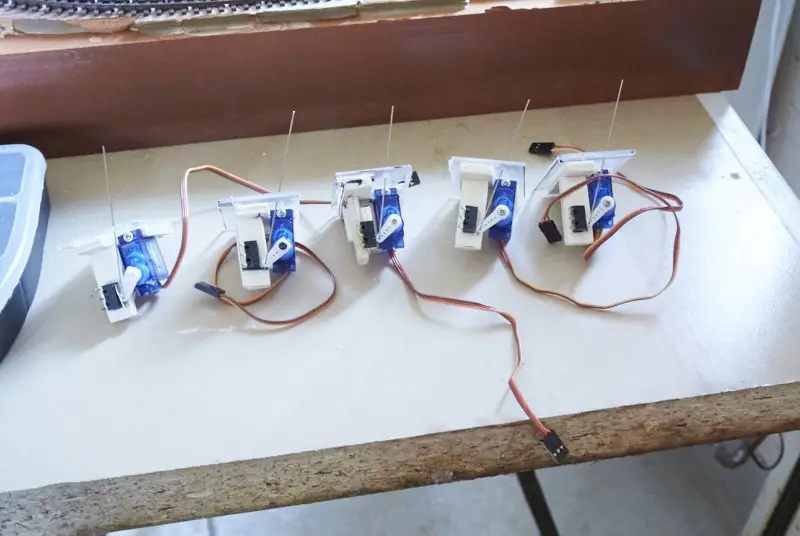

Vsi nosilci skupajKretnice_10
