DSmain + Bluetooth HC-06

  • Post category:DCC

Na DSmain R2 sem dogradil Bluetooth modul HC-06. Tako lahko sedaj upravljam maketo preko Bluetooth povezave.

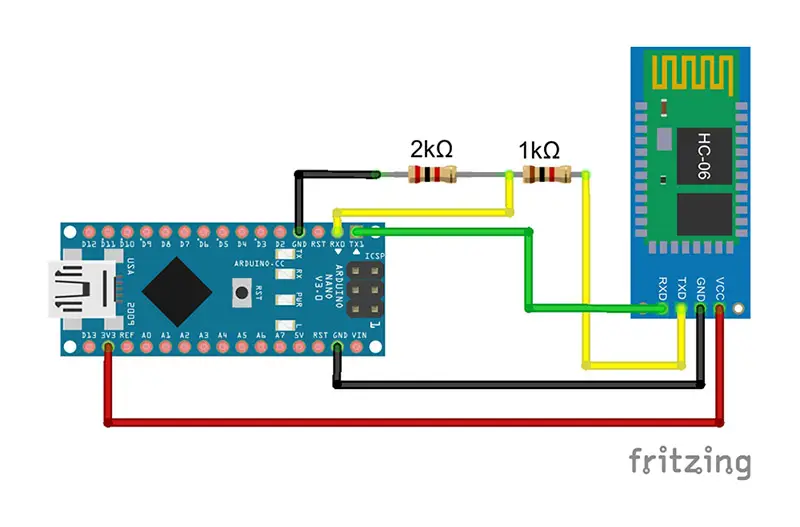

Načrt vezja
DSmain+BT1

Pri samem Bluetooth modulu je potrebno narediti uporovni delilnik, v razmerju 2:1 zato ker ima HC-06 na vhodu TX dovoljeno max 3.3V. Napajanje ni kritično lahko je od 3.6 do 6V.

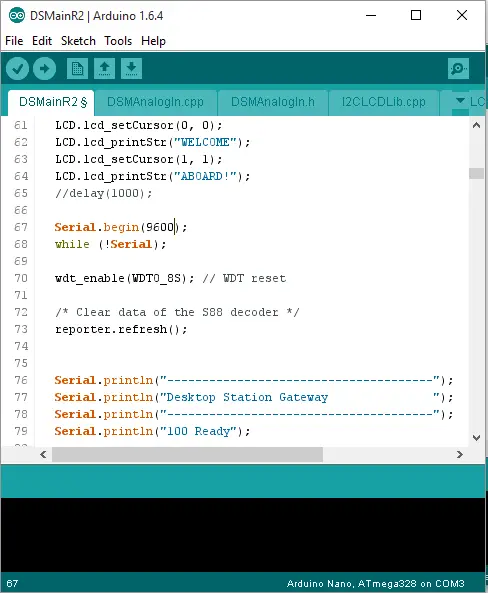

Samo povezovanje ni problematično. Če želite uporabiti privzete vrednosti prenosa je potrebno popraviti sketch za DSmain R2 in ga ponovno naložiti na Arduino Nano, kateri se nahaja na DSmain. Privzeta vrednost HC-06 je 9600 BAUD.
baud

Če želite lahko z USB-UART kablom zamenjate hitrost modula in ime modula. Več o tem lahko najdete na internetu.
Pomembno je, da so hitrosti v povsod enake. Se pravi da, če uporabite hitrost 115200 morate spremeniti vrednost v samem modulu. Primer

Za povezavo se lahko uporabi tudi HC-05.

Na enak način se lahko predela tudi DCC/MM2 Shield.

Najbolj pomembno je, da deluje vse tako kot je delovalo prej preko USB kabla, kretnice, vožnja, javljanje preko modula zasedenosti tira, itd.

DSmain z Bletooth modulom.
DSmain+BT_01 DSmain+BT_02 DSmain+BT_03
DSmain+BT_04 DSmain+BT_06 DSmain+BT_07

Na maketi
DSmain+BT_mod09 DSmain+BT_mod10 DSmain+BT_mod11 DSmain+BT_mod12

Video
