Končno mi je uspelo dokončati tokovni modul, kot dodatek za S88 modul.

Modul deluje na vseh sistemih, prav tako pa omogoča vizualno zasedenost tirov. Na modulu, sta na vsakem kanalu 2 LED diodi, rdeča je na vhodnem delu in javlja napako – kratek stik na tiru, druga LED dioda, katera je na izhodu pa prikazuje kateri tir je zaseden. Na tiskanem vezju je 8 kanalov.

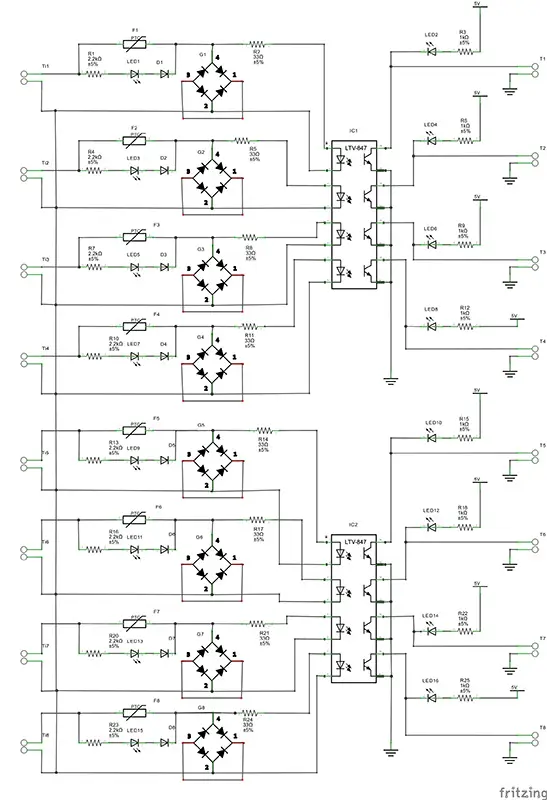

Načrt vezja
S88_feedback_current_det_shema

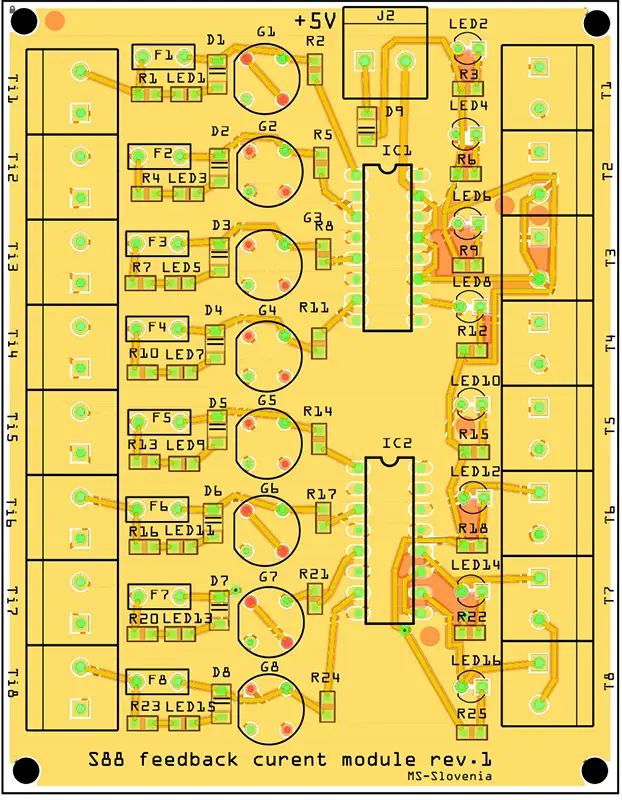

Montažni načrt tiskanega vezja
S88_feedback_current_detect_pcb
Gerber datoteke za izdelavo tiskanega vezja
S88 feedback current module

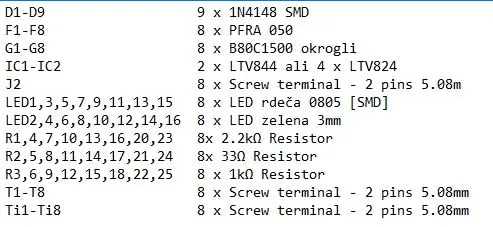

Seznam materiala

Izdelana tiskana vezja
S88_feedback_C801 S88_feedback_C803 S88_feedback_C802

Sestavljanje SMD komponent in usmerniških mostičkov
S88_feedback_C804 S88_feedback_C805

Montaža avtomatskih varovalk, uporov in LED diod na izhodih
S88_feedback_C806 S88_feedback_C807S88_feedback_C808 S88_feedback_C809 S88_feedback_C810

Montaža podnožij za optokoplerje
S88_feedback_C811 S88_feedback_C812

Končano vezje brez optokoplerjev
S88_feedback_C813 S88_feedback_C814

Končano vezje z vsemi elementi
S88_feedback_C815 S88_feedback_C817

Simulacija kratkega stika na tirih. V primeru kratkega stika se vključi avtomatska varovalka in prižge rdeča LED
S88_feedback_C845

Testiranje z testerjem dekoderjev in DSMain R5
S88_feedback_C818 S88_feedback_C819 S88_feedback_C820 S88_feedback_C821 S88_feedback_C822

Test z lokomotivo
S88_feedback_C825 S88_feedback_C826 S88_feedback_C827
